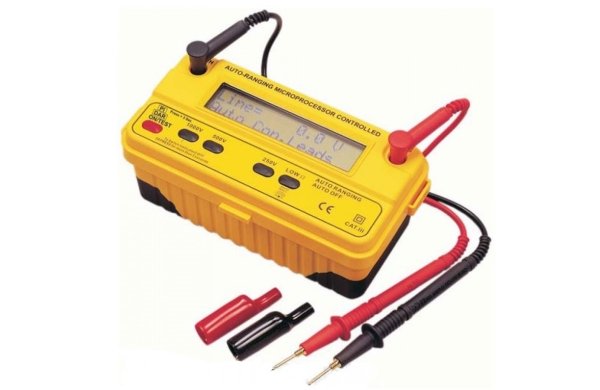

Цифровой измеритель сопротивления изоляции SEW 1151 IN

Артикул: 1-356696

  • Автоматический расчет коэффициентов поляризации PI, абсорбции DAR.
  • Автоматический разряд накопительного конденсатора
  • Измерение сопротивления током 300 мА; звуковой прозвон цепи
  • Компенсация начального сопротивления (до 5 Ом)
  • Автоудержание результата тестирования
  • Индикация наличия опасного напр. (>20 В) в тестируемой цепи


Краткие характеристики:
  • Измерение сопротивления изоляции, сопротивления цепи и напряжения (пост./ перем.)
  • Тестирование устройств MOV защиты (варисторов) ограничителей перенапряжений (ОПН) и элементов газоразрядных устройств, блоков молниезащиты (1152 MF)
  • Три фиксированных значения тестового напряжения для измерения сопротивления изоляции: 250 В; 500 В; 1000 В
  • Автоматический расчет коэффициентов поляризации PI, абсорбции DAR.
  • Автоматический разряд накопительного конденсатора
  • Измерение сопротивления током 300 мА; звуковой прозвон цепи
  • Компенсация начального сопротивления (до 5 Ом)
  • Автоудержание результата тестирования
  • Индикация наличия опасного напр. (>20 В) в тестируемой цепи
  • Батарейное питание (допускается использование акк. батарей), индикация состояния источников питания
  • Компактность, надёжность, безопасность

Измерение сопротивления изоляции позволяет определить состояние материала изоляции электроустановок и служит основой для проведения профилактических работ.
Измерение изоляции и полученные значения сопротивления очень чувствительны к изменению температуры и влажности. Кроме того, на такого рода измерения влияют нежелательные переходные и поверхностные токи.

Коэффициенты DAR (Dielectric Absorption Ratio) и PI (Polarization Index)

Анализ текущего состояния и качества изоляции при помощи коэффициентов DAR (абсорбции) и PI (поляризации) является более совершенным и достоверным способом, чем просто измерение значения сопротивления изоляции.
Для того чтобы исключить влияние паразитных токов, которые могут искажать измеряемые значения сопротивления изоляции, например, при тестировании обмоток электродвигателей или трансформаторов, испытания должны производиться в течение достаточно длительного периода времени. Важно отметить, что измерение отношений DAR и PI позволяет исключить влияние климатических изменений и переходных токов на результат измерения. Кроме того, коэффициенты PI и DAR не зависят от температуры, что значительно упрощает и облегчает определение действительного состояния изоляции.

В количественном выражении: DAR = R 1 min / R 30 s, PI = R 10 min / R 1 min

PI = R 10 min / R 1 min DAR = R 1 min / R 30 s Качество изоляции
< 1 < 1,25 Опасное
1…2 < 1,25 Неудовлетворительное
2…4 1,25 … 1,6 Хорошее
> 4 > 1,6 Отличное



Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: 1151 IN, 1152 MF
