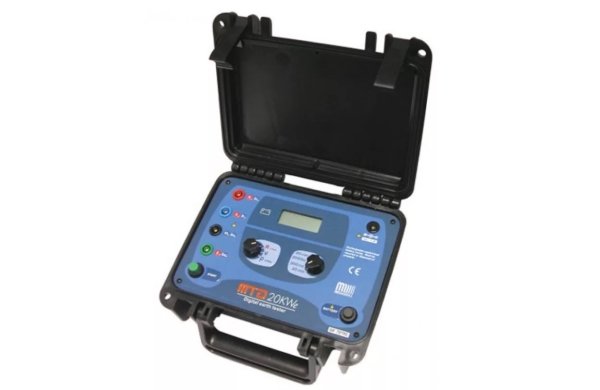

Цифровой измеритель заземления МЕГАБРАС MTД 20KW

Артикул: 1-365823

  • цифровой дисплей 3½ разряда
  • 4-х полюсное измерение удельного сопротивления грунта
  • Измерение паразитных напряжений
  • Разрешение: 0.01 Ом
  • Отображение сопротивлений: до 20 кОм



MTД 20KW – цифровой тестер заземления, предназначенный для измерения сопротивления заземления и удельного сопротивления грунта, а также ложных потенциалов, вызванных паразитными токами, присутствующими в почве.

Прибор предназначен для простого и быстрого измерения сопротивления заземления в жилых домах и производственных помещениях, медицинских сооружениях, молниеотводах, антеннах, подстанциях и т.д. Измерение удельного сопротивления грунта позволяет определить расслоение почвы для оптимизации построения сложных систем заземления.

Передовая система активных и пассивных фильтров обеспечивает высокую устойчивость к электрическим помехам, делая возможным получение достоверных измерений даже при наличии паразитных напряжений, какие встречаются на некоторых городских территориях и вблизи от первичных подстанций.

Внутренний генератор частотой 1470 Гц подает переменный ток в почву через вспомогательный электрод. Падение напряжения на заземлении измеряется прибором и рассчитывается значение сопротивления. Ток измерения регулируется автоматически.

Прибор оснащен звуковой индикацией, подсказывающей оператору, что генерируемый ток недостаточен для проведения достоверных измерений. В виду того, что сигнал может быть не замечен, эта проверка также предотвращает проведение дальнейших измерений.

В виду широкого диапазона измерения (от 0,01 Ом до 20 кОм), этот прибор позволяет проводить достоверные измерения на всех видах почвы, включая те, что имеют очень высокое удельное сопротивление. Прибор прост в использовании, оснащен хорошо различимым цифровым 3 1/2 разрядным экраном, позволяющим считывание значений даже при прямом солнечном освещении.

Тестер заземления поставляется с перезаряжаемым внутренним аккумулятором. «Умная» зарядка управляется микропроцессором и может питаться от 12 В автомобильного аккумулятора (или аналогичного).

Прибор имеет безопасный легкий и прочный корпус с уровнем защиты IP54. Он подходит для работы в неблагоприятных условиях окружающей среды, с экстремальными температурами в холодных или тропических регионах и в высокогорных районах, показывая надежную работу в полевых условиях.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Измерение сопротивления заземления (3х проводная), удельного сопротивления грунта (4х проводная) и паразитных напряжений, присутствующих в грунте.



МЕТОД ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ

Прибор подает стабилизированный электронной схемой ток в грунт и измеряет с высокой точностью падение напряжения на грунте, вызываемое протекающим через грунт током. На экран выводится значение сопротивления.



УСТОЙЧИВОСТЬ К ПОМЕХАМ

Рабочая частота: 1470 Гц

 Это значение рабочей частоты соответствует формуле:



fg=((2n+1):2)хfi

fg = частота тока, генерируемого измерителем заземления.

n = целое число.

fi = промышленная частота (50 или 60 Гц).

Соблюдение этого равенства означает, что рабочая частота не будет совпадать ни с одной гармоникой промышленной частоты, для минимизации эффекта паразитных токов, присутствующих в обследуемом грунте, путем применения соответствующих фильтров.



ЭКСПЛУАТАЦИЯ В КАЧЕСТВЕ ВОЛЬТМЕТРА

В функции вольтметра прибор работает как обычный вольтметр переменного тока, делая возможным проверку наличия и измерение напряжений, создаваемых паразитными токами.



ДИАПАЗОНЫ ИЗМЕРЕНИЙ

Сопротивление: 0-20 Ом; 0-200 Ом; 0-2000 Ом и 0-20 КОм

Напряжение: 0-200 В, переменное



ПОГРЕШНОСТЬ

Измерения сопротивления: ± (2% oт измеренного значения + 1% от максимального значения в выбранном диапазоне).

Измерение напряжения: ± (2% oт измеренного значения + 1% от конечного значения шкалы)



РАЗРЕШЕНИЕ

0,01 Ом при измерении сопротивления.

0,1 В при измерении напряжения.



ВЫХОДНАЯ МОЩНОСТЬ И ТОК

Выходная мощность менее 0,5 Вт, а выходной ток ограничен менее чем 15 мА (пик-пик)



ПРОВЕРКА СОСТОЯНИЯ АККУМУЛЯТОРА

Имеется возможность проверки заряда аккумулятора при нормальных условиях использования.



ЗВУКОВАЯ СИГНАЛИЗАЦИЯ

Прибор оповещает оператора в случае наличия аномалий в измеряемой цепи, затрудняющих получение достоверных результатов.



ПИТАНИЕ

Посредством внутренней перезаряжаемой батареи

От внешнего 12 В аккумулятора.



ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ БАТАРЕЙ

«Умная» управляемая микроконтроллером схема, оптимально регулирует процесс заряда батареи для обеспечения максимального срока службы. Питание осуществляется от внешнего адаптера переменного тока 220В (поставляется с прибором) или автомобильного 12 В аккумулятора.



ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР

-10°C до 50°C.



ДИАПАЗОН ТЕМПЕРАТУР ХРАНЕНИЯ

-25°C до 65°C.



ДИАПАЗОН ВЛАЖНОСТИ

95% отн. влажности (без конденсата).



ВЕС ОБОРУДОВАНИЯ

Приблизительно 2,3 кг (без аксессуаров).



ГАБАРИТЫ

221 x 189 x 99 мм.

ВХОДЯЩИЕ В КОМПЛЕКТ АКСЕССУАРЫ

4  Стальных стержня (50см)

1  Устройство для извлечения электрода

1  Адаптер питания переменного тока для зарядного устройства

1  Кабель для подключения к внешнему 12В аккумулятору (автомобильному или аналогичного типа) для заряда внутренней батареи

1  40м красного кабеля (на катушке)

1  20м синего кабеля (на катушке)

1  20м зеленого кабеля (на катушке)

1   5м черный щуп

1  5м зеленый щуп

1  молоток

1  рулетка

1  сумка для переноски

1  руководство пользователя
