Цифровой видеомикроскоп Optilia Flexia DD (USB) OP-019 193

Артикул: 5-15140

• Матрица: 1/3.2” N-MOS твердотельная цветная матрица
• Эффективных пикселей: 1600Вx1200Ш пикселей (UXGA / 2.0 MP)
• Размер пикселя: 2.8μм(В)x2.8μм(Ш)
• Интерфейс: Последовательная шина USB2.0
• Драйверы: Совместимые с MS-windows Direct Show
• Частота кадров: Максимум 15 к/с при разрешении 1600x1200, 20 к\с при 800x600
• Развертка: Прогрессивная (последовательная)
• Подсветка: Аналогично Flexia Аналоговый (PAL)
• Оптика: Переменный объектив от 1 до100x. 100x, 170x, 250x и 500x фиксированные объективы
• Питание: 5.0В пост тока, 450 мА через USB порт
• Размеры и масса: Аналогично Flexia Аналоговый (PAL)




Артикул: OP-019 193

Цифровой видеомикроскоп Optilia Flexia DD (USB)

Flexia DD, цифровой видеомикроскоп, антистатическая защита


Применение

• Визуальный контроль электронных модулей, компонентов, паяных соединений. Контроль точных механических узлов и деталей
• Поиск микротрещин в авидеталях, двигателях, турбинах и т.п.
• Контроль режущих кромок и износа в металлообрабатывающего инструмента. Проверка кабелей и наконечников
• Контроль волокон в текстильной промышленности
• Диагностика сварных швов
• Исследования в биологии
• Судебная экспертиза
• Архивирование изображений
• Бесконтактные измерения
• Презентации микропроцессов в реальном времени


В отличие от традиционного микроскопа, под который нужно ставить объект изучения, видеомикроскоп может быть сам поднесен в любую точку объекта. Это дает уникальную возможность инспектировать, например, электронные модули в их рабочем положение без демонтажа. При этом, можно не волноваться за чувствительные к электростатике компоненты: микроскопы Flexia поставляются в антистатическом исполнении в соответствие с европейскими стандартами EN 100 015-01 и IEC 61340- 5-1/2. Для предотвращения дрожания микроскопа в руке большинство объективов оснащены телескопическим штоком, на который можно опереть прибор, как на микроштатив.

Видеомикроскоп Flexia представляет собой компактную видеокамеру высокого разрешения, выполненную в виде эргономичной рукоятки. Быстро заменяемые объективы оснащены круговой светодиодной подсветкой, создающей бестеневой эффект. Благодаря применению светодиодов с чистым белым свечением, система обеспечивает великолепную цветопередачу. Видеомикроскопы Flexia могут быть укомплектованы макро зум- объективом с увеличением до 100х или объективами с фиксированным увеличением 100х, 170х, 250х и 500х. Аналоговая версия микроскопа Flexia DA может быть подключена к любому монитору с видео входом (PAL) или к VGA - монитору через соответствующий конвертор. Цифровая модель Flexia DD подключается к компьютеру через USB- порт.

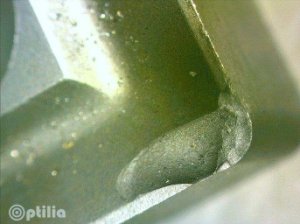

Цифровой видеомикроскоп Flexia DD (DDHM) позволяет не только получить высококачественное изображение объекта, но и сохранить его в виде цифровой фотографии или видеоролика. Например, на рисунке дана фотография бракованного корпуса компонента, случайно попавшего к нам при испытаниях системы. Снимок ниже сделан при увеличении приблизительно 60x (для монитора 14"). Напомним, что при использовании соответствующего объектива максимальное увеличение видеомикроскопа может быть до 500х. Так же документирование возможно при использовании W10HD, дополненной платой видеозахвата высокого разрешения.


Optilia Flexia DDHM Optilia Flexia DDHM Optilia Flexia DDHM

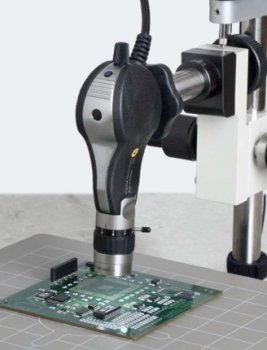

Для случая, когда все- таки удобнее пользоваться стационарным штативом, ко всем моделям Flexia предлагаются штативы с фокусировкой различных конструкций.

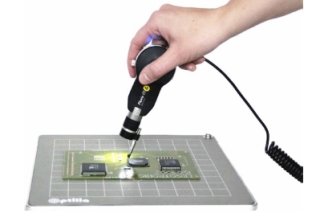

Видеомикроскопы Flexia предназначены для высококачественного отображения объекта с увеличением до х500 на любом мониторе или телевизоре, имеющим видео вход (PAL), а так же на любом персональном компьютере или ноутбуке со входом USB 2.0. Устройства Flexia выполнены в виде эргономичной рукоятки и в базовом варианте предназначено для работы с руки. В этом случае оператору предоставляются неограниченные возможности для инспекции даже самых труднодоступных объектов. Например, для контроля электронных модулей можно не снимать печатные платы с устройств, а работать внутри изделий. При необходимости видеомикроскоп может быть доукомплектован штативом, координатным столом, а также объективами с другими параметрами.

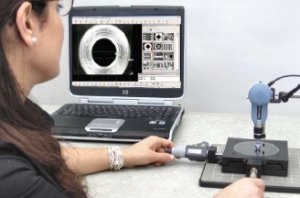

Благодаря специальному ПО "Optipix" видеомикроскоп позволяет анализировать изображение объекта. В частности, можно выполнять микроизмерения по трем координатам, не прикасаясь к предмету. При этом форма объекта не имеет значения: это может быть печатный проводник, контактная площадка, переходное отверстие или шарик BGA. Все эти объекты могут находиться в любом месте на плате, в том числе в местах, недоступном для традиционных измерительных инструментов. Результаты измерений остаются на изображении в виде стрелок и цифр и таким образом удобно документируются.

Flexia обеспечивает высококачественную цифровую картинку на Вашем компьютере с точной цветопередачей и широкой шкалой коэффициентов увеличения. Видеомикроскоп разработан для оптического контроля, бесконтактных измерений, фото и видео записи объектов, труднодоступных для традиционных микроскопов.

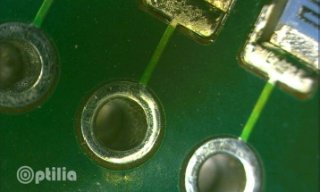

При визуальном контроле плоских объектов, например печатных проводников, отверстий с металлизацией и т.п. удобно воспользоваться дефлектором - специальным стеклянным колпачком рассеивателем на объективе. Дефлектор прижимается непосредственно к поверхности объекта, а его размеры подобраны так, что эта поверхность оказывается всегда в фокусе.

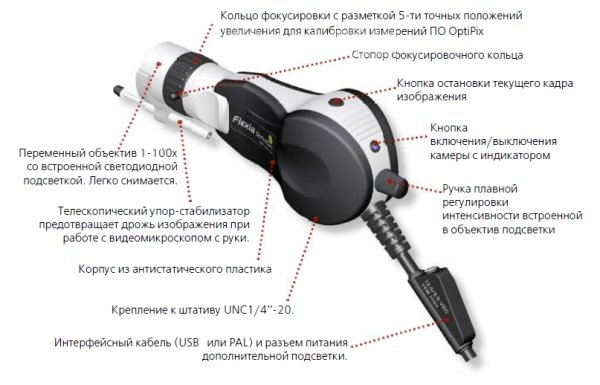

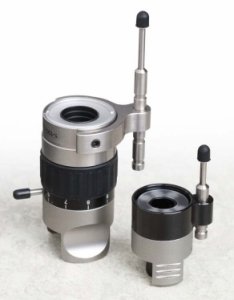

Штатный макро-зум объектив оснащен круговой светодиодной подсветкой и опорным телескопическим штоком, который полностью устраняет дрожание руки и позволяет плавно "наезжать" на объект. При использовании объективов с фиксированным увеличением х100, х170, х250 и х500 можно воспользоваться рассеивателем, позволяющим установить микроскоп вплотную к объекту, что очень удобно, например, при инспекции металлизированных отверстий в печатных платах. Модельный ряд Flexia представлен несколькими видеомикроскопами, различающимися штатными объективами и интерфейсами. Все видеомикроскопы имеют антистатическое исполнение (EN 100 015-01, IEC 61340-5-1, IEC 61340-5-2).


Optilia Flexia DDHM Optilia Flexia DDHM Optilia Flexia DDHM




• Матрица: 1/3.2” N-MOS твердотельная цветная матрица
• Эффективных пикселей: 1600Вx1200Ш пикселей (UXGA / 2.0 MP)
• Размер пикселя: 2.8μм(В)x2.8μм(Ш)
• Интерфейс: Последовательная шина USB2.0
• Драйверы: Совместимые с MS-windows Direct Show
• Частота кадров: Максимум 15 к/с при разрешении 1600x1200, 20 к\с при 800x600
• Развертка: Прогрессивная (последовательная)
• Настройки изображения: Контрастность, гамма, насыщенность, экспозиция (автоматическое или ручное усиление и выдержка), баланс белого
• Подсветка: Аналогично Flexia Аналоговый (PAL)
• Оптика: Переменный объектив от 1 до100x. 100x, 170x, 250x и 500x фиксированные объективы
• Программное обеспечение: OptiPix Lite просмотр, сохранение изображения и базовые измерения
• Условия хранения: 20° – +60° C, Макс 98% ОВ, без конденсации
• Условия эксплуатации: 0° – +45° C, Макс 95% ОВ, без конденсации
• Питание: 5.0В пост тока, 450 мА через USB порт
• Размеры и масса: Аналогично Flexia Аналоговый (PAL)


Optilia Flexia DDHM




Комплект включает в себя:

• Камера Flexia DD, с объективом 100x, антистатич.
  • Flexia DD 2.0MP антистатическое исполнение
  •  Фиксированный объектив 100x
  • Установочный CD диск и руководство пользователя
  • OptiPix Lite, просмотр и сохранение изображения, базовый набор измерений
• Переменный объектив 1-100x со светодиодной подсветкой
• Алюминиевый транспортировочный кейс




Аксессуары для видеомикроскопов
Optilia Flexia DDHM (USB)
 OP-019 407 Переменный объектив 1-100x со встроенной светодиодной подсветкой
 OP-019 408 Переменный объектив 20-50x с поляризованной подсветкой
 OP-019 110 Переменный объектив 8-80x со встроенной светодиодной подсветкой
 OP-019 400 Постоянный объектив 100x
 OP-019 113 Постоянный объектив 170x
 OP-019 114 Постоянный объектив 250x
 OP-019 116 Постоянный объектив 500x
Optilia Flexia DDHM (USB)
 OP-019 111 Кольцевая подсветка для фиксированных объективов 100x и 170x
 OP-006 205 Подсветка с рассеивателем для фиксированного объектива 250x
 OP-006 206 Подсветка с рассеивателем для фиксированного объектива 500x
 OP-006 203 Рассеиватель для объектива 100x
 OP-006 204 Рассеиватель для объектива 170x
 OP-006 590 Дополнительная подсветка Flexia (12 сверхъярких светодиодов)
Optilia Flexia DDHM (USB)
 OP-006 120 ПО OptiPix Lite, просмотр и документирование изображений, базовый набор инструментов для измерений
  CD диск с программным обеспечением
  Номер лицензии, Руководство пользователя
 OP-006 119 ПО Optipix Full, просмотр и документирование изображений, расширенный набор
инструментов для измерений, калибровочная линейка
  CD диск с программным обеспечением
  Калибровочная линейка
  USB ключ лицензии ПО
  Номер лицензии, Руководство пользователя
 OP-006 121 ПО Optipix Full, просмотр и документирование изображений, модуль баз данных, расширенный набор
инструментов для измерений, калибровочная линейка
  CD диск с программным обеспечением
  Калибровочная линейка
  USB ключ лицензии ПО
  Номер лицензии, Руководство пользователя
 OP-006 122 Optipix Full с измерениями XYZ и модулем баз данных с калибровочной микрометрической линейкой
  Установочный CD диск
  Калибровочная линейка
  USB ключ лицензии ПО
  Номер лицензии, Руководство пользователя
 OP-006 146 Калибровочная микрометрическая линейка для объектива BGA
 OP-006 147 Калибровочная микрометрическая линейка
Optilia Flexia DDHM (USB)

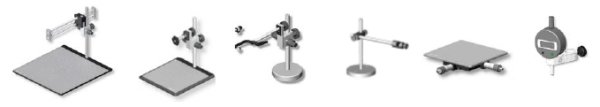

 OP-006 200 Фокусировочный штатив, точная/грубая настройка, увеличенное основание, антистатическая защита
 OP-006 269 Фокусировочный штатив, точная/грубая настройка, антистатическая защита
 OP-006 048 Фокусировочный штатив, квадратное основание, антистатическая защита
 OP-006 267 Фокусировочный штатив, точная/грубая настройка, круглое основание, антистатическая защита
 OP-006 049 Фокусировочный штатив, круглое основание, антистатическая защита
 OP-006 003 Штатив, круглое основание
 OP-006 109 Высокоточный координатный стол, диапазон 25x25мм (50x50мм по запросу), микрометрические винты. Антистатическая защита
 OP-006 500 Плавающий координатный стол, ESD Антистатический
 OP-006 501 Плавающий координатный стол, ESD Антистатический с электромагнитным стопором
  Координатный стол
  Блок питания 5/12В, 30Вт с разъемом MiniDin
 OP-006 600 Комплект для измерения высоты
  Цифровой индикатор высоты (деление 0,001мм, точность 0,003мм)
  Интерфейсный блок DMX-1
  Сигнальный кабель, 905409, длина 2м
  Кронштейн для штатива
  Фиксированный объектив 500x
  Подсветка с рассеивателем для 500x
Optilia Flexia DDHM (USB)
 OP-006 320 Шарнирный держатель, сталь, длина 400мм
 OP-006 325 Шарнирный держатель, промышленный, длина 420мм
 OP-006 330 Крепление на кромку стола 10-40мм толщина, Ø20мм
Optilia Flexia DDHM (USB)
 OP-006 006 Мягкая сумка, Большой размер
 OP-006 007 Мягкая сумка, Малый размер
 OP-020 128 Блок питания 5/12В, 30Вт с разъемом MiniDin
