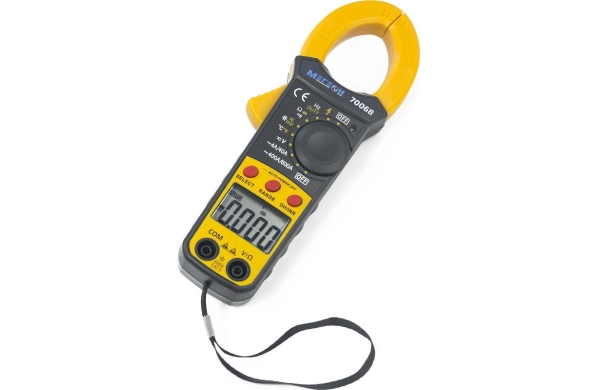

МЕГЕОН 70068 относится к новой линейке компактных многофункциональных измерительных приборов. Непревзойдённое сочетание размера цены и функционала включающего: автоматическое переключение диапазонов измерений, токовые клещи для измерения переменного тока и мультиметр измеряющий переменное и постоянное напряжение, сопротивление, ёмкость, частоту, скважность, температуру, кроме этого есть функция NCV (бесконтактный детектор напряжения), INR (измерение импульсного напряжения и тока), проверки на обрыв (прозвонка) и диодный тест.
Особенности
- Автоматическое переключение пределов измерения (возможен ручной выбор диапазона)
- Максимальный отсчёт – 3999
- Автоматическое определение и индикация полярности
- Максимальный диаметр кабеля 30 мм
- Удержание показаний
- Функции NCV и INR
- Индикатор разряда батареи
- Авто-выключение после 10 минут бездействия
- Двойная изоляция прибора
- Питание от батареи 6F22 (Крона) возможно использование аккумулятора
Характеристики
Измерение постоянного напряжения
| Диапазон | Разрешение | Точность | Импенданс |
| 0,1мВ…0,4В | 0,1мВ | ±0,8% + 2 е.м.р. | ≈ 10мОм |
| 1мВ…4В | 1мВ | ||
| 10мВ…40В | 10мВ | ||
| 0,1В…400В | 0,1В | ||
| 1В…600В | 1В | ±1% + 3 е.м.р. |
Измерение переменного напряжения синусоидальное (10…1000 Гц), меандр (10…400Гц)
| Диапазон | Разрешение | Точность | Импенданс |
| 0,1мВ…0,4В | 0,1мВ | ±1,2% + 5 е.м.р. | ≈ 10мОм |
| 1мВ…4В | 1мВ | ||
| 10мВ…40В | 10мВ | ||
| 0,1В…400В | 0,1В | ||
| 1В…600В | 1В | ±1,5% + 5 е.м.р. |
Измерение переменного тока (50…60Гц)
| Диапазон | Разрешение | Точность |
| 1мА…4А | 1мА | ± 2% + 10 е.м.р. |
| 10мА…40А | 10мА | |
| 0,1А…400А | 0,1А | ± 2% + 10 е.м.р. |
| 1А…600А | 1А |
Измерение сопротивления (Защита от перегрузки 150В)
| Диапазон | Разрешение | Точность |
| 0,1 Ом…400 Ом | 0,1 Ом | ± 1% + 3 е.м.р. |
| 1 Ом…4 кОм | 1 Ом | |
| 10 Ом…40кОм | 10 Ом | |
| 100 Ом…400 кОм | 100 Ом | |
| 1 кОм…4 мОм | 1 кОм | |
| 10 кОм…40 мОм | 10 кОм | ± 1,5% + 5 е.м.р. |
Измерение ёмкости (Защита от перегрузки 150В), измерение < 30 пФ невозможно.
| Диапазон | Разрешение | Точность |
| 1 пФ…10 нФ | 1 пФ | ± 3% + 20 е.м.р. |
| 10 пФ…100 нФ | 10 пФ | ± 3% + 5 е.м.р. |
| 0,1 нФ…1 мкФ | 0,1 нФ | |
| 1 нФ…10 мкФ | 1 нФ | |
| 10 нФ…100 мкФ | 10 нФ | |
| 0,1 мкФ…1000 мкФ | 0,1 мкФ | |
| 1 мкФ…10.000 мкФ | 1 мкФ | ± 5% + 5 е.м.р. |
Измерение частоты (Максимальное напряжение 30В)
| Диапазон | Разрешение | Точность |
| 0,01 Гц…100 Гц | 0,01 Гц | ± 0,5% + 3 е.м.р. |
| 0,1 Гц…1 кГц | 0,1 Гц | |
| 1 Гц…10 кГц | 1 Гц | |
| 10 Гц…100 кГц | 10 Гц | |
| 100 Гц…1 мГц | 100 Гц | |
| 1 кГц…10 мГц | 1 кГц | |
| 10 кГц…40 мГц | 10 кГц |
Измерение скважности (Максимальное напряжение 30В)
| Диапазон | Разрешение | Точность |
| 1...99% | 0,1% | 0,5% + 3емр |
Диодный тест (прямое падение напряжения на диоде)
| Описание: |
| Отображается приблизительное значение прямого падения напряжения на диоде. Условия испытаний: прямой ток ≈ 0,5 мА, обратное постоянное напряжение около ≈ 3 В. |
Тест обрыва (прозвонка)
| Описание: |
| Если сопротивление проверяемой цепи меньше 90 Ом ±20 Ом – будет раздаваться звуковой сигнал, если более 400 Ом на дисплее будет отображено «0L». Напряжение разомкнутой цепи ≈0,5В |
Измерение температуры (используется контактная термопара)
| Диапазон | Разрешение | Точность |
| - 50…300˚С | 1˚С | ±1% + 4 е.м.р. |
| 300…1000˚С | ±2% + 5 е.м.р. | |
| - 58…600˚F | 1˚F | ±1,5% + 6 е.м.р. |
| 600…1832˚F | ±2% + 6 е.м.р. |
Общие характеристики
| Параметр: | Значение: |
| Максимальный диаметр кабеля для клещей: | 30 мм |
| Условия эксплуатации: | 0…50˚C, ≤70% ОВ |
| Условия хранения и транспортировки: | -20…60°C, ≤80% ОВ |
| Питание: | 9В (батарея тип 6F22 «Крона») |
| Габаритные размеры без упаковки: | 195х65х28 мм |
| Габаритные размеры с упаковкой: | 205х80х35 мм |
| Вес без упаковки: | около 230 г (с батареей) |
| Вес с упаковкой: | 348 г |
*ОВ – относительная влажность, е.м.р. – единица младшего разряда
Комплектация
- Клещи токоизмерительные МЕГЕОН 70068 – 1 шт.
- Щупы – 2шт.
- Термопара К-типа – 1шт.
- Батарея тип 6F22 (Крона) 9В – 1 шт.
- Руководство по эксплуатации – 1шт.
- Гарантийный талон – 1шт.
Опции и аксессуары
- Cоединительные провода МЕГЕОН 30055К
- Комплект зажимов для щупов МЕГЕОН 12410
- Комплект щупов для мультиметра
