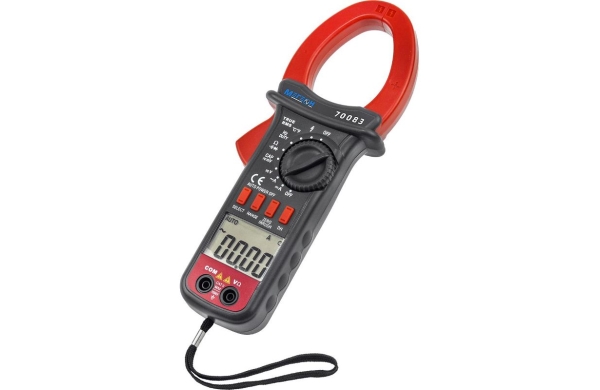

МЕГЕОН 70083 относится к новой линейке полноразмерных многофункциональных измерительных токоизмерительных клещей. Прибор сочетают в себе: автоматическое переключение диапазонов измерений, токовые клещи для измерения переменного и постоянного тока и мультиметр измеряющий переменное и постоянное напряжение, сопротивление, ёмкость, частоту, скважность, температуру, кроме этого есть функция NCV (бесконтактный детектор напряжения), INR (измерение импульсного напряжения и тока), также функция проверки на обрыв (прозвонка) и диодный тест.
Особенности
- Автоматическое переключение пределов измерения (возможен ручной выбор диапазона)
- Максимальный отсчёт – 3999
- Автоматическое определение и индикация полярности
- Максимальный диаметр кабеля 50 мм
- Удержание показаний
- Функции NCV и INR
- Индикатор разряда батареи
- Авто-выключение после 10 минут бездействия
- Двойная изоляция прибора
- Питание от батареи 6F22 (Крона) возможно использование аккумулятора
- Вес: около 410 г (с батареей)
- Габаритные размеры: 250х95х40 мм (ДхШхВ)
Характеристики
| Диапазон | Разрешение | Точность | Импенданс |
| 0,4В | 0,1мВ | ±0,8% + 2 е.м.р. | ≈ 100МОм |
| 4В | 1мВ | ≈ 10МОм | |
| 40В | 10мВ | ||
| 400В | 0,1В | ||
| 1000В | 1В | ±1% + 3 е.м.р. |
Измерение переменного напряжения синусоидальное (10…1000 Гц), меандр (10…400Гц)
| Диапазон | Разрешение | Точность | Импенданс |
| 0,4В | 0,1мВ | ±1,2% + 5 е.м.р. | ≈ 100МОм |
| 4В | 1мВ | ≈ 10МОм | |
| 40В | 10мВ | ||
| 400В | 0,1В | ||
| 700В | 1В | ±1,5% + 5 е.м.р. |
Измерение переменного тока (50…60Гц)
| Диапазон | Разрешение | Точность |
| 40А | 10мА | ± 2% + 20 е.м.р. |
| 400А | 0,1А | ± 2% + 5 е.м.р. |
| 1000А | 1А |
Измерение постоянного тока
| Диапазон | Разрешение | Точность |
| 40А | 10мА | ± 2% + 20 е.м.р. |
| 400А | 100мА | ± 2% + 5 е.м.р. |
| 1000А | 1А |
Измерение сопротивления (Защита от перегрузки 150В)
| Диапазон | Разрешение | Точность |
| 400 Ом | 0,1 Ом | ± 1% + 3 е.м.р. |
| 4 КОм | 1 Ом | |
| 40КОм | 10 Ом | |
| 400 КОм | 100 Ом | |
| 4 МОм | 1 КОм | |
| 40 МОм | 10 КОм | ± 1,5% + 5 е.м.р. |
Измерение ёмкости (Защита от перегрузки 150В), измерение < 30 пФ невозможно.
| Диапазон | Разрешение | Точность |
| 10 нФ | 1 пФ | ± 3% + 5 е.м.р. |
| 100 нФ | 10 пФ | |
| 1 мкФ | 0,1 нФ | |
| 10 мкФ | 1 нФ | |
| 100 мкФ | 10 нФ | |
| 1000 мкФ | 0,1 мкФ | |
| 10.000 мкФ | 1 мкФ | ± 5% + 5 е.м.р. |
Измерение частоты (Максимальное напряжение 30В)
| Диапазон | Разрешение | Точность |
| 10 Гц | 0,001 Гц | ± 0,5% + 3 е.м.р. |
| 100 Гц | 0,01 Гц | |
| 1 кГц | 0,1 Гц | |
| 10 кГц | 1 Гц | |
| 100 кГц | 10 Гц | |
| 1 МГц | 100 Гц | |
| 10 МГц | 1 кГц |
Измерение скважности (Максимальное напряжение 30В)
| Диапазон | Разрешение | Точность |
| 1...99% | 0,1% | 0,5% + 3емр |
Диодный тест (прямое падение напряжения на диоде)
Отображается приблизительное значение прямого падения напряжения на диоде. Условия испытаний: прямой ток ≈ 1,5 мА, обратное постоянное напряжение около ≈ 3 В.
Тест обрыва (прозвонка)
Если сопротивление проверяемой цепи меньше 90 Ом ±20 Ом – будет раздаваться звуковой сигнал, если более 400 Ом на дисплее будет отображено «0L». Напряжение разомкнутой цепи ≈ 0,5В
Измерение температуры (используется контактная термопара)
| Диапазон | Разрешение | Точность |
| - 50…300˚С | 1˚С | ±1% + 5 е.м.р. |
| 301…1000˚С | ±2% + 5 е.м.р. | |
| - 58…600˚F | 1˚F | ±1,5% + 6 е.м.р. |
| 601…1832˚F | ±2% + 6 е.м.р. |
е.м.р. – единица младшего разряда
Общие характеристики
| Параметр | Значение |
| Максимальный диаметр кабеля для клещей | 50 мм |
| Рабочая температура | 0…50˚C |
| Рабочая влажность | ≤70% ОВ* |
| Температура хранения | -20…60°C |
| Влажность хранения | ≤80% ОВ |
| Питание: | 9В (батарея тип 6F22 «Крона») |
| Габаритные размеры без упаковки | 250х95х40 мм |
| Габаритные размеры с упаковкой | 290х125х53 мм |
| Вес без упаковки | около 410 г с батареей |
| Вес с упаковкой | 676 г |
*ОВ-относительная влажность
Комплектация
- Клещи токоизмерительные МЕГЕОН 70083 – 1 шт.
- Щупы измерительные – 2шт
- Термопара К-типа – 1шт
- Батарея тип 6F22 (Крона) 9В – 1 шт.
- Руководство по эксплуатации – 1шт
- Гарантийный талон – 1шт
- Чехол для транспортировки и хранения – 1шт.
Опции и аксессуары
- Cоединительные провода МЕГЕОН 30055К
- Комплект зажимов для щупов МЕГЕОН 12410
- Комплект щупов для мультиметра
