Программируемые декадные магазины сопротивлений. Удалённое управление через интерфейсы RS-232 или GPIB. |
- Калибровка мегаомметров и мегаомметров-мультиметров
- Четыре декады
- Диапазон от 1 МОм до 12 ГОм
- Максимальное рабочее напряжение постоянного тока 5 кВ
- Внутренний аккумулятор/адаптер силового кабеля
- Интерфейс RS-232
- Установка в 19'' стойку

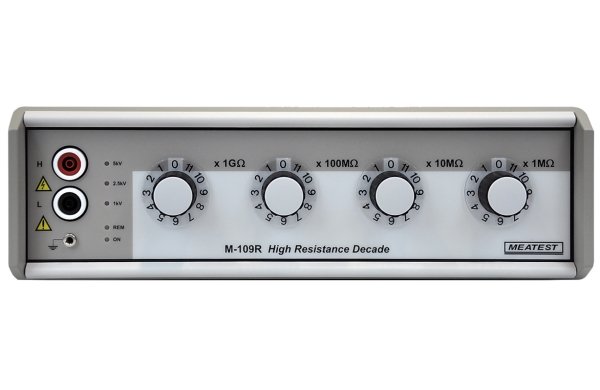

Декадный высокоомный магазин сопротивления М-109R предназначен для применения в поверочных лабораториях и центрах технического обслуживания для поверки и калибровки приборов измерения сопротивления изоляции при напряжении до 5 кB постоянного тока, позволяет проводить измерения в диапазоне от 1 МОм до 12 ГОм и имеет 4 декады разрешения. На каждую декаду вынесен отдельный терминал, что позволяет распределять сопротивление по декадам и, при необходимости, использовать независимо друг от друга.
В данном устройстве используются специально отобранные резисторы и высококачественные переключатели, а также имеется индикация перегрузки входа. Декадный магазин M-109R помещен в прочный корпус с удобными ручками по бокам для транспортировки, что делает его идеальным решением для использования "на объекте" или в лаборатории. Декадный магазин работает как на аккумуляторах, так и через адаптер силового кабеля. Управление данными возможно вручную или дистанционно через последовательный интерфейс RS-232. Декадный магазин может быть выполнен в виде модуля для монтажа в стойку 19", высота модуля – 3HE.
Технические характеристики
| Диапазон | Погрешность*, % | Коэффициент напряжения, ppm/В | Температурный коэффициент, ppm/°C | Максимальное напряжение, В (RMS) |
| от 1 МОм до 11 MОм | 0,1 | 1 | 100 | 1000 (700) |
| от 10 МОм до 110 MOм | 0,2 | 1 | 100 | 2500 (1700) |
| от 100 МОм до 1,1 ГOм | 0,5 | 2 | 100 | 5000 (3500) |
| от 1 ГОм до 11 ГОм | 1,0 | 2 | 100 | 5000 (3500) |
* При 23±5°С, отн. влажность 10 – 50 %
Общие данные
| Электропитание | 100-240 B AC, 50-60 Гц или внутренний аккумулятор 12 В |
| Непрерывность работы | не менее 3 часов от батареи |
| Дистанционный контроль | интерфейс RS-232 |
| Входная емкость | < 150 пФ |
| Габаритные размеры | 362 х 111 х 316 мм |
| Масса | 4 кг |
| Гарантия | 1 год |
Декадный магазин сопротивлений снабжён простым приложением для обеспечения лёгкого удалённого управления прибором с компьютера. Программа позволяет осуществлять установку и считывание значений сопротивления.
Комплект поставки
- Магазин сопротивлений M-109R
- Сетевой адаптер
- Кабель RS-232
- Руководство по эксплуатации
- Программное обеспечение
