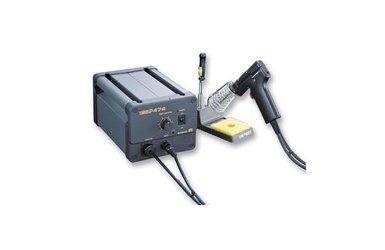

Демонтажное устройство Hakko 474

Артикул: 2-9928


• Мощность 100 Вт
• Давление вакуума (макс.) 600 мм рт.ст.
• Скорость всасывания 15 л/мин
• Габариты 165х135х260 мм
• Вес 3,8 кг



Демонтажное устройство Hakko 474.



Система подачи тепла

В обычных системах для демонтажа передача тепла осуществляется неэффективно из-за малого, но оказывающего значительное влияние воздушного зазора между нагревательным элементом и наконечником. Для преодоления этого теплового барьера температуру нагревающего элемента приходится увеличивать до значений, при которых существует реальная возможность повреждения печатных плат. Поскольку в демонтажном пистолете Hakko 809 отсутствует воздушный зазор между нагревательным элементом и наконечником, передача тепла в нем осуществляется с минимальными потерями в наконечнике, что обеспечивает безопасное и эффективное удаление припоя даже при относительно низких рабочих температурах.


Система всасывания

Для удаления припоя из узких отверстий многослойных печатных плат требуется быстрое и сильное всасывание. Устройство для демонтажа Hakko 474 оборудовано мощным насосом, который обеспечивает давление 350 мм рт. ст. через 0,1 секунды после запуска и 500 мм рт. ст. через примерно 0,3 секунды, при измерении у входного отверстия наконечника. Это делает Hakko 474 значительно более мощным устройством, чем существующие системы для демонтажа.


Безопасность

Устройство Hakko 474 изготовлено из антистатических материалов; его специальная конструкция предотвращает повреждение печатных плат и компонентов, вызванное электростатическим разрядом. Кроме того, нагревательный элемент и двигатель включаются и выключаются при помощи схемы пересечения нулевого уровня для исключения выбросов напряжения. Наконец, изолирующий трансформатор полностью развязывает выходную
цепь от сети питания.


Двойной фильтр

Пружинный фильтр и фильтр из керамической бумаги с высокой поглощающей способностью эффективно ограничивают количество припоя и флюса, попадающее в насос.

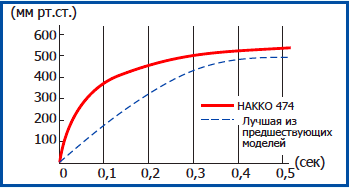

График установления отрицательного давления



Технические характеристики

Потребляемая мощность 100 Вт
Выходное напряжение 24 В
Генератор вакуума Вакуумный насос с двойным цилиндром
Давление вакуума (макс.) 600 мм рт. ст.
Скорость всасывания 15 л/мин
Потенциал наконечника относительно земли < 2мВ (типовое значение 1,2 мВ)
Сопротивление между наконечником и землей < 2 Ом
Внешние габариты (ШхВхГ) 165х135х260 мм
Вес около 3,8 кг

Стантартная комплектация

Демонтажный пистолет Hakko 809, наконечник A1003, подставка под пистолет, очистительная губка.
