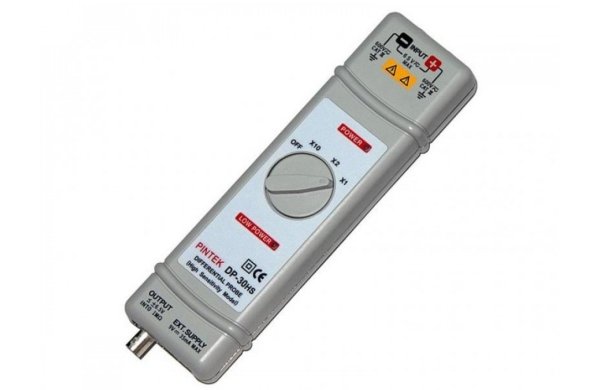

Пробник DP-30HS предназначен для обеспечения безопасного измерения плавающего потенциала для всех моделей осциллографов с обеспечением гальванической развязки каналов.
Технические характеристики
- Дифференциальное напряжение (DC+ACпик): 65 Вп-п или 23 Вскз
- Полоса частот (-3 дБ): DC…30 МГц (х2, х10), DC…15 МГц (х1)
- Точность: ±2%
- Максимальное общее входное напряжение между каждым входным разъемом и «землей» 600 Вскз
- Максимальное рабочее напряжение (DC+ACпик):
- <6,5 Вп-п для ×1 (≈2,3 Вскз/±3,25 В DC)
- Аттенюатор: x1, x2, x10
- Входной импеданс:
дифференциальный – 2 МОм / 17 пФ
разъем/земля – 1 МОм/ 3,4 пФ - Коэффициент подавления синфазного сигнала (CMRR)
- 60 Гц: > 80 дБ
- 100 Гц: >60 дБ
- 1 МГц: >50 дБ
- Максимальное выходное напряжение: ±6,5 В
- Время нарастания: 12 нс (х2, х10), 24 нс (х1)
- Потребление максимальное: 35мА
Основные характеристики
- Питание: сетевой адаптер 9В
- Размеры, мм: 195х55х30
- Вес, гр: 250
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.
Стандартная комплектация
- Прибор
- Изолированный щуп - 2 шт
- Зажим типа «крокодил» - 2 шт
- Соединительный провод - 2 шт.
- Изолированный кабель BNC/BNC
- Блок питания 230 В / 9 В DC
- Руководство по эксплуатации
