Особенности EHP абсорбера
• Мощностные возможности: 200 В/м
• Оптимизированная конструкция
• Высокая огнестойкость EHP абсорбера
Описание поглотителя EHP
Абсорберы EHP представляют собой СВЧ поглощающий материал сверхвысокой производительности (Extra High Performance).
Поглотитель EHP разработан для эффективного поглощения в широкополосном частотном спектре 30 МГц – 100 ГГц.
Каждый элемент поглотительного материала EHP сделан из очень высокого качества пенополиуретана.
Создают такие элементы точным нарезанием для придания соответствующей конфигурации и пропитывают электропроводным углеродом, используя при этом собственную запатентованную ETS-Lindgren технологию.
После просушки такие элементы разрезают на определенные геометрические формы: клиновые, пирамидальные и другие фигуры.
Каждую фигуру обрабатывают диэлектрическим покрытием, что ей обеспечивает отменные эксплуатационные характеристики и свойства.
Модели абсорберов EHP
Диапазон частот моделей EHP абсорберов
| Модель | Частота минимальная | Частота максимальная |
| EHP-3PCL | 4 ГГц | 40 ГГц |
| EHP-5PCL | 2 ГГц | 40 ГГц |
| EHP-8PCL | 1 ГГц | 40 ГГц |
| EHP-12PCL | 1 ГГц | 40 ГГц |
| EHP-18PCL | 500 МГц | 40 ГГц |
| EHP-24PCL | 200 МГц | 40 ГГц |
| EHP-36PCL | 80 МГц | 40 ГГц |
| EHP-48PCL | 80 МГц | 40 ГГц |
| EHP-72PCL | 80 МГц | 40 ГГц |

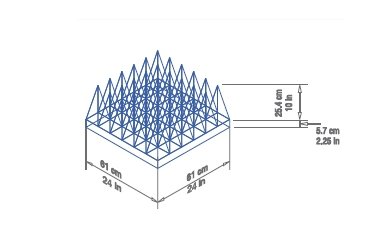

Размеры моделей абсорберов EHP
| Модель | Отпечаток абсорбера | Высота базовая | Высота общая | Высота пирамидок | Вес модели |
| EHP-3PCL | 3,8 см | 1,9 см | 8,25 см | 6,4 см | 1 кг |
| EHP-5PCL | 5,1 см | 2,5 см | 12,7 см | 6,4 см | 1,6 кг |
| EHP-8PCL | 7,6 см | 5,1 см | 21,6 см | 16,5 см | 2,8 кг |
| EHP-12PCL | 15,2 см | 5,7 см | 31,1 см | 25,4 см | 4,6 кг |
| EHP-18PCL | 15,2 см | 5,7 см | 46,4 см | 40,6 см | 4,6 кг |
| EHP-24PCL | 20,3 см | 10,2 см | 61,0 см | 50,8 см | 6,1 кг |
| EHP-36PCL | 30,5 см | 15,2 см | 91,4 см | 76,2 см | 9,5 кг |
| EHP-48PCL | 30,5 см | 20,3 см | 121,9 см | 101,6 см | 11,3 кг |
| EHP-72PCL | 61,0 см | 30,5 см | 182,9 см | 152,4 см | 15,9 кг |
Характеристики поглотителей EHP
Электрические показатели
• Мощность удельная максимальная: 775 Вм2, 77.5 мВт/см2
Физические показатели
• Использование клея: да
• Зажимы/рейки: да
• Липучки: да, до 18”
• Цвет: синий рант
• Температура среды: 22C ± 10C
• Температура раб. макс.: 90С
• Влажность: 50% ± 20%
• Огнестойкость: NRL8093 Тесты 1, 2 & 3, TI # 2693066, ст.MIT MS-8-21, UL 94, ст.DIN 4102-B2
