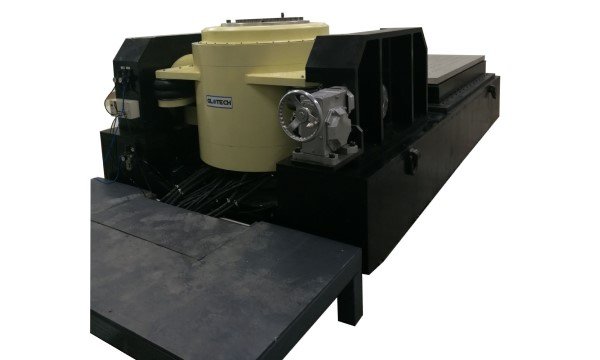

Электродинамический стенд с водяным охлаждением Glotech 4522

Артикул: 9-381190

Предназначен для проведения ударных и вибрационных испытаний изделий. Допустимая нагрузка 907 кг.

Предназначен для проведения ударных и вибрационных испытаний изделий. Допустимая нагрузка 907 кг

Параметры ∅ арматуры 590мм 4522VH 4522U
Вынуждающая сила:
Синус (пик)
ШСВ (скз) в полосе 20…2000гц
Удар (пик, 3мс)
200,0кН
160,0кН
350,0кН
Частотный диапазон 2 - 2000Гц
Максимальное перемещение (пик-пик):
Номинальный предел (удар или шсв)
Механический, между стопорами
51мм / 76мм - опция
53,3мм / 78мм - опция
Максимальная скорость, синус 1,8м/сек
максимальное ускорение, синус
ШСВ
100g
70g
Частота первого резонанса
(при пустом столе)
1750 Гц ±5%
Частота резонанса пневмоамортизаторов шейкера:
По вертикали
По горизонтали
2Гц
ниже 2Гц
2Гц
ниже 2Гц
Коэффициент гармоник ускорения не более ±15% для f≤20Гц
±10% для 20<f≤2000Гц
Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты.
Коэффициент неравномерности распределения ускорения не более ± 25% для 5Гц<f≤2000Гц
Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты.
Коэффициент поперечных составляющих ускорения не более ± 25% для 5Гц<f≤2000 Гц
Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты.
Арматура:
Эффективная масса
(номинал, без вставок)
Максимальная статическая нагрузка
Устанавливаемые резьбовые вставки

Варианты резьбы
Подвеска
Верхняя
Нижняя
Осевая жесткость флексур
Магнитная индукция
в 152мм над арматурой

125±5%кг
1360кг
22шт
М10 Х 1,5 (опционально M12 X 1.25 и др.)

4 гибких подвеса (флексуры)
Два гидростатических подшипника
175кН/м

<10Гс
Стойка водяного охлаждения обеспечивает замкнутую систему циркулирующей дистиллированной воды, охлаждающей катушку арматуры и полевую катушку. Тепло удаляется через теплообменник вода-вода.
Температура охлаждающей воды 4,4…29,4 0С
Габаритные размеры и вес шейкера:
Длина
Ширина
Высота
Вес
1500мм
2000мм
1400мм
8164кг
6000мм
2000мм
1400мм
15000кг
Усилитель мощности
Выходная мощность
Диапазон частот
Кпд
Кабели соединения
между усилителем мощности и шейкером
Габариты ШхГхВ
Вес
DMA4030Е
400кВА
DC-3500Гц
более 90%


2500х830х1960мм
3200кг
