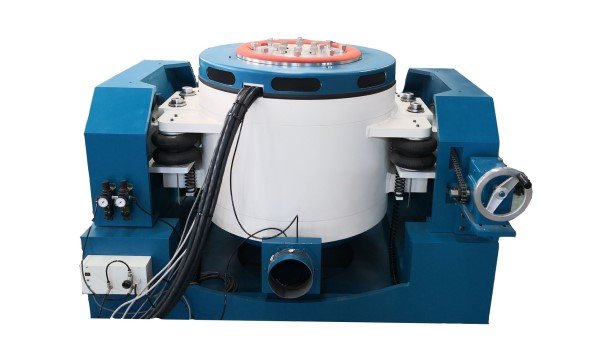

Предназначен для проведения ударных и вибрационных испытаний изделий. Допустимая нагрузка 680 кг.
| Параметры | ∅ арматуры 440мм | 1216VH | 1216V | 1216U |
| ∅ арматуры 640мм | 1224VH | 1224V | 1224U | |
| Вынуждающая сила: | ||||
| Синус (пик) ШСВ (скз) в полосе 20…2000гц Удар (пик, 3мс) |
53,4кН 53,4кН 106,8кН |
|||
| Частотный диапазон | DC - 3000Гц | |||
| Максимальное перемещение (пик-пик): | ||||
| Номинальный предел (удар или шсв) Механический, между стопорами |
51мм / 76мм - опция 53,3мм / 78мм - опция |
|||
| Максимальная скорость, синус | 1,8м/сек | |||
| максимальное ускорение, синус | 100g | |||
| Частота первого резонанса (при пустом столе) |
2250 Гц ±5% | |||
| Частота резонанса пневмоамортизаторов шейкера: | ||||
| По вертикали По горизонтали |
2Гц ниже 2Гц |
3Гц -------- |
2Гц ниже 2Гц |
|
| Коэффициент гармоник ускорения | не более ±15% для f≤20Гц ±10% для 20<f≤2000Гц Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты. |
|||
| Коэффициент неравномерности распределения ускорения | не более ± 25% для 5Гц<f≤2000Гц Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты. |
|||
| Коэффициент поперечных составляющих ускорения | не более ± 25% для 5Гц<f≤2000 Гц Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты. |
|||
| Арматура: | ||||
| Эффективная масса (номинал, без вставок) Максимальная статическая нагрузка Устанавливаемые резьбовые вставки Варианты резьбы Подвеска Верхняя Нижняя Осевая жесткость флексур Магнитная индукция в 152мм над арматурой |
54±5%кг 680кг 17шт для 1216 25шт для 1224 М10 Х 1,5 (опционально M12 X 1.25 и др.) 4 гибких подвеса (флексуры) Линейный, шариковый подшипник 77кН/м <8Гс |
|||
| Мощность вентилятора охлаждения | 20 кВА (380В, 3-фазы, 50 Гц) | |||
| Габаритные размеры и вес шейкера: | ||||
| Длина Ширина Высота Вес |
1420мм 1040мм 1100мм 3700кг |
1400мм 1040мм 1100мм 3650кг |
5400мм 1850мм 1500мм 7000кг |
|
| Усилитель мощности Выходная мощность Диапазон частот Кпд Кабели соединения между усилителем мощности и шейкером Габариты ШхГхВ Вес |
DMA1007Е 70кВА DC-4000Гц более 90% 6м 560х830х1960мм 900кг |
|||
