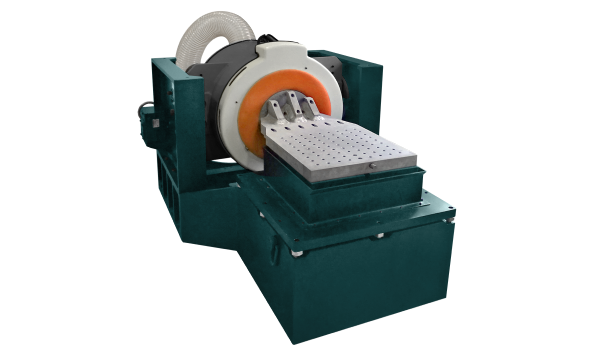

Электродинамический стенд с воздушным охлаждением Glotech 612/616/624

Артикул: 9-381189

Предназначен для проведения ударных и вибрационных испытаний изделий. Допустимая нагрузка 680 кг.

Предназначен для проведения ударных и вибрационных испытаний изделий. Допустимая нагрузка 680 кг

Параметры ∅ арматуры 340мм 612VH 612V 612U
∅ арматуры 440мм 616VH 616V 616U
∅ арматуры 640мм 624VH 624V 624U
Вынуждающая сила:
Синус (пик)
ШСВ (скз) в полосе 20…2000гц
Удар (пик, 3мс)
26,7кН
26,7кН
53,4кН
Частотный диапазон DC - 3000Гц
Максимальное перемещение (пик-пик):
Номинальный предел (удар или шсв)
Механический, между стопорами
51мм
53,3мм
Максимальная скорость, синус 1,8м/сек
максимальное ускорение, синус 80g
Частота первого резонанса
(при пустом столе)
2700Гц ±5%
Частота резонанса пневмоамортизаторов шейкера:
По вертикали
По горизонтали
2Гц
ниже 2Гц
3Гц
--------
2Гц
ниже 2Гц
Коэффициент гармоник ускорения не более ±15% для f≤20Гц
±10% для 20<f≤2000Гц
Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты.
Коэффициент неравномерности распределения ускорения не более ± 25% для 5Гц< f≤2000Гц
Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты.
Коэффициент поперечных составляющих ускорения не более ± 25% для 5Гц< f≤2000 Гц
Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты.
Арматура:
Эффективная масса
(номинал, без вставок)
Максимальная статическая нагрузка
Устанавливаемые резьбовые вставки
Варианты резьбы
Подвеска
Верхняя
Нижняя
Осевая жесткость флексур
Магнитная индукция
в 152мм над арматурой

33±10%кг
680кг
17шт
М10 Х 1,5 (опционально M8 X 1.25 и др.)

4 гибких подвеса (флексуры)
Линейный, шариковый подшипник
175,4кН/м

<9Гс
Мощность вентилятора охлаждения 7,5 кВА (380В, 3-фазы, 50 Гц)
Габаритные размеры и вес шейкера:
Длина
Ширина
Высота
Вес
1200мм
711мм
1100мм
2950кг
1200мм
711мм
1100мм
2950кг
2806мм
1219мм
1179,5мм
4000кг
Усилитель мощности
Выходная мощность
Диапазон частот
Кпд
Кабели соединения
между усилителем мощности и шейкером
Габариты ШхГхВ
Вес
DMA1003Е
30кВА
DC-4000Гц
более 90%


560х830х1960мм
500кг
Сжатый воздух:
Поддержка арматуры 6атм
Пневмоамортизаторы 7атм 6атм 7атм
