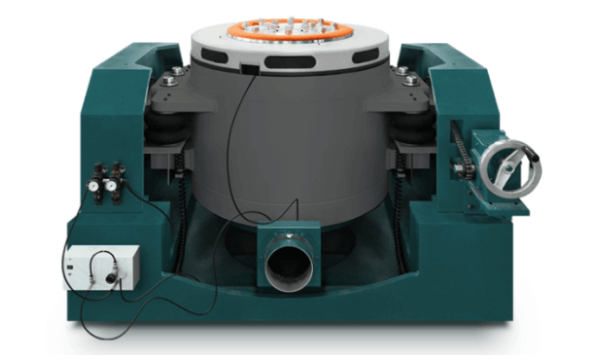

Электродинамический стенд с воздушным охлаждением Glotech 812/816/824

Предназначен для проведения ударных и вибрационных испытаний изделий. Допустимая нагрузка 680 кг.

Параметры ∅ арматуры 340мм 812VH 812V 812U
∅ арматуры 440мм 816VH 816V 816U
∅ арматуры 640мм 824VH 824V 824U
Вынуждающая сила:
Синус (пик)
ШСВ (скз) в полосе 20…2000гц
Удар(пик, 3мс)
35,6кН
35,6кН
64кН
Частотный диапазон DC - 3000Гц
Максимальное перемещение (пик-пик):
Номинальный предел(удар или шсв)
Механический, между стопорами
51мм
53,3мм
Максимальная скорость, синус 1,8 м/сек
максимальное ускорение, синус 80g
Частота первого резонанса
(при пустом столе)
2700Гц ±5%
Частота резонанса пневмоамортизаторов шейкера:
По вертикали
По горизонтали
2Гц
ниже 2Гц
3Гц
--------
2Гц
ниже 2Гц
Коэффициент гармоник ускорения не более ±15% для f≤20Гц
±10% для 20<f≤2000Гц
Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты.
Коэффициент неравномерности распределения ускорения не более ± 25% для 5Гц< f≤2000Гц
Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты.
Коэффициент поперечных составляющих ускорения не более ± 25% для 5Гц< f≤2000 Гц
Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты.
Арматура:
Эффективная масса
(номинал, без вставок)
Максимальная статическая нагрузка
Устанавливаемые резьбовые вставки
Варианты резьбы
Подвеска:
Верхняя
Нижняя
Осевая жесткость флексур
Магнитная индукция
в 152мм над арматурой

33±10%кг
680кг
17шт
М10 Х 1,5 (опционально M8 X 1.25 и др.)

4 гибких подвеса (флексуры)
Линейный, шариковый подшипник
175,4кН/м

<9Гс
Мощность вентилятора охлаждения 15 кВА (380В, 3-фазы, 50 Гц)
Габаритные размеры и вес шейкера:
Длина
Ширина
Высота
Вес
1200мм
711мм
1100мм
2950кг
1200мм
711мм
1100мм
2950кг
2806мм
1219мм
1179,5мм
4000кг
Усилитель мощности
Выходная мощность
Диапазон частот
Кпд
Кабели соединения
между усилителем мощности и шейкером
Габариты ШхГхВ
Вес
DMA1004Е
40кВА
DC-4000Гц
более 90%


560х830х1960мм
550кг
Сжатый воздух:
Поддержка арматуры 6атм
Пневмоамортизаторы 7атм 6атм 7атм
