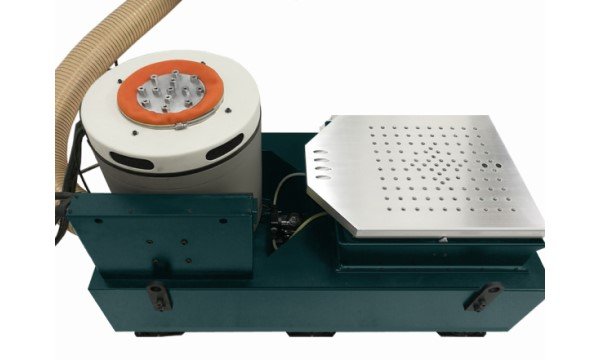

Предназначен для проведения ударных и вибрационных испытаний изделий небольшого размера и веса. Допустимая нагрузка до 300 кг.
Технические характеристики:
- Диаметр арматуры 185 мм
- Макс. сила при синус. вибрации 4000 Н
- Макс. сила при случ. вибрации (СКЗ) при нагрузке 12 кг 2800 Н
- Макс. сила удара полусинус. формы при нагрузке 6 кг и длит. импульса 3мс 8000 Н
- Частота первого резонанса (fn) 3500±5% Гц
- Рабочий диапазон частот 5 – 4000 Гц
- Масса арматуры 6 кг
- Макс. скорость (синус. вибрация, пик) 2 м/с
- Макс. ускорение (синус. вибрация, пик) 66 g
- Макс. ускорение (случ. вибрация, СКВ) 47 g
- Перемещение (размах) 50,8 мм
- Модель усилителя мощности DMA-31E
- Магнитная индукция на высоте 152мм
- над арматурой с размагн. катушкой < 6 Гс
- Допустимая нагрузка 300 кг
- Макс. мощность потребления усилителя и вентилятора 10 кВА
- Давление подаваемого сжатого воздуха 6 бар
- Общее тепловыделение шейкера и усилителя 4 кВт
- Отвод тепла вентилятором 3 кВт
- Масса шейкера с цапфой 98 кг
- Габариты шейкера с цапфой (ШхГхВ) 530 × 300 × 438 мм
- Масса усилителя 37 кг
- Габариты усилителя (Ш × Г × В) 482 × 505 × 188 мм
- Масса вентилятора 14 кг
- Габариты вентилятора (Ш × Г × В) 395 × 450 × 430 мм
- Масса источника питания соленоида шейкера 21,8 кг
- Габариты источника питания соленоида шейкера (ШхГхВ) 448 × 412 × 188 мм
