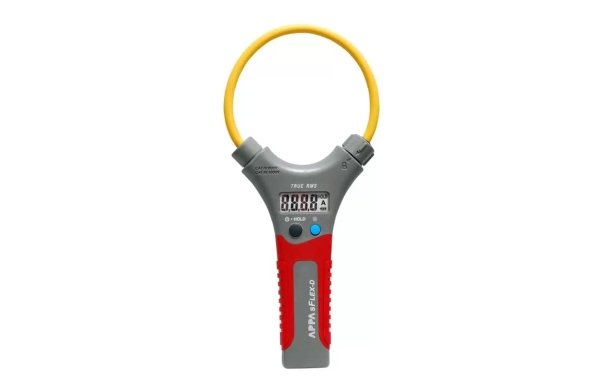

Особенности: • Измерение переменного тока до 3000 А (пределы 30А/ 300А/ 3000А), полоса частот 45…500 Гц |
Технические характеристики
| ТТД нормируются при: (23 ± 5) °C, отн. влажность ≤ 75 % | APPA sFlex-18D | ||
| Переменный ток |
Диапазон измерений | 0,01…3000 А | |
| Пределы измерений | 30 А, 300А, 3000 А (автовыбор) | ||
| Макс. разрешение | 0,01 А, 0,1 А, 1 А (соотв.) | ||
| Погрешность * | ± (3,0 % + 5 ед. сч.) * | ||
| Полоса частот | 45…500 Гц | ||
| Защита входа | 3000 А | ||
| Общие данные |
Тип преобразователя | Петля-пояс Роговского | |
| Измерение с.к.з. | cигнал произвольной формы (True RMS)** | ||
| Выбор предела изм. | Автовыбор | ||
| Макс. диаметр петли | 45 см | ||
| Механизм размыкания | Разъемный замок-фиксатор | ||
| Тип экрана | ЖК-дисплей | ||
| Скорость измерений | 4 изм./с | ||
| Макс. индикация | «3.300» | ||
| Инд. перегрузки | «OL» (при > 3.300 А) | ||
| Инд. разряда батареи | да | ||
| Источник питания | 2 х 1,5 В (тип ААА, LR03) | ||
| Ресурс батарей питания | 100 ч | ||
| Потребляемый ток | 4мА (с вкл. подсв. 10 мА) | ||
| Автовыключение | 20 мин. | ||
| Исполнение | МЭК-61010-1 (кат. IV 600 В / кат.III 1000 В) | ||
| Рукоятка удержания | Да | ||
| Условия эксплуатации | 0 °C…50 °C, отн. влажность не более 80 % | ||
| Габаритные размеры | 178 х 351 х27 мм | ||
| Масса | 200 г | ||
| Комплект поставки | Источник питания (2), руководство по эксплуатации | ||
Примечание:
* доп. погрешность – обусловлена неточностью юстировки токовой петли на токопроводе (линейное смещение относительно
оптимальной центровки/ Error):
• для АРРА sFlex 10D: 2% при 15мм, 2,5% при 25 мм, 3% при 35 мм
• для АРРА sFlex 18D: 1% при 35мм , 1,5% при 50 мм , 2% при 60 мм
** (True RMS): если входное напряжение отличается от синусоидальной формы, дополнительная погрешность составляет:
• 3% (0,03 от показания при Ка = 1,0…2,0)
• 5% (0,05 от показания при Ка = 2,0..2,5)
• 7% (0,07 от показания при Ка = 2,5…3,0 ); где Ка = Uмакс./Uср.кв. – коэф. амплитуды напряжения.
