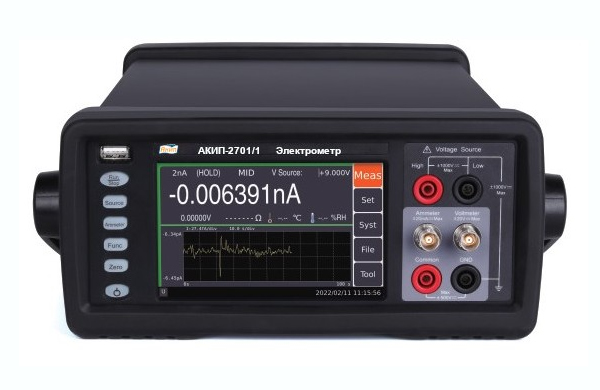

Электрометр АКИП-2701/1

Артикул: 1-389741

  • максимальная индикация: 6 1/2 разрядов;
  • базовая погрешность (DCI): ±0,05%;
  • диапазоны измерения постоянного тока: от 0,1 фА до 20 мА;
  • интерфейсы: LAN, USB (USBTMC), GPIB, RS-232;
  • цветной емкостной сенсорный экран (диагональ 12,7 см).

Описание

Электрометры серии АКИП-2701 имеют высокие технические характеристики и параметры, обладают мощными функциями анализа и обработки данных, позволяя максимально повысить достоверность тестирования. Обеспечивают минимальное разрешение по току 0,1 фА (АКИП-2701/1АКИП-2701/3), что соответствует текущим потребностям в большинстве прикладных приложений.

Измерители представлены 4 моделями, которые имеют одинаковый диапазон измерений постоянного тока до 20 мА, но отличаются набором измерительных режимов и функциональными возможностями. Наиболее функциональной является модель АКИП-2701/1, в которой совмещены функции вольтметра, фемтоамперметра, электрометра, измерителя высокого сопротивления, измерителя температуры и влажности.

Встроенный источник постоянного напряжения до ±1000 В позволяет измерять сопротивление до 1 ПОм (1015 Ом) есть в моделях АКИП-2701/1 и АКИП-2701/2, и обеспечивает воспроизведение выходного напряжения ступенчатой формы и развертку по списку, выдачу выходного напряжения прямоугольной формы. Электрометры работают с хорошо зарекомендовавшими себя аксессуарами для измерения высокого сопротивления, в том числе с триаксиальными измерительными проводами, входящими в стандартный комплект поставки. Питание всех модификаций осуществляется от сети переменного напряжения.

Электрометры серии АКИП-2701 оснащены 5-дюймовым сенсорным цветным ЖК-дисплеем с графическим пользовательским интерфейсом, который предоставляет несколько вариантов просмотра данных. В дополнение к числовому формату данные также можно просматривать в виде графика, гистограмм и тренда. Эти возможности передней панели облегчают регистрацию переходных процессов и обеспечивают возможность быстрого статистического анализа без использования ПК. Высокая скорость измерений до 20 мс/ FAST (1 PLC) при частоте выборки 20000 Гц позволяет регистрировать переходные процессы, выводить на дисплей вольтамперные характеристики.

Электрометры серии АКИП-2701 поддерживают различные функции, такие как тестирование с заданием пределов допуска, измерения с использованием математической обработки данных. Серия АКИП-2701 поддерживает подключение по интерфейсам RS232, USB, GPIB, LAN с использованием команды SCPI для программирования и автоматизации измерений с помощью внешнего ПК.

Области применения

  • материаловедение (исследования биоматериалов, керамики, эластомеров, тонких пленок, диэлектриков, электролитов, сегнетоэлектриков, графена, металлов, органических материалов, наноматериалов, полимеров, полупроводников);
  • устройства и электронные компоненты (измерение характеристик конденсаторов, резисторов, диодов, первичных преобразователей, транзисторов, включая тонкопленочные и на углеродных нанотрубках, оптоэлектронных приборов, фотоэлементов);
  • электронные/неэлектронные системы (установки ионно-лучевой литографии, электронно-лучевые установки для экспонирования, средства обнаружения, анализаторы взвешенных частиц, встраиваемые прецизионные приборы).

Особенности

  • максимальная индикация: 6 1/2 разрядов;
  • базовая погрешность (DCI): ±0,05%;
  • диапазоны измерения постоянного тока:
    • от 0,1 фА до 20 мА - АКИП-2701/1АКИП-2701/3;
    • от 1 фА до 20 мА – АКИП-2701/2АКИП-2701/4;
  • интерфейсы: LAN, USB (USBTMC), GPIB, RS-232;
  • цветной емкостной сенсорный экран (диагональ 12,7 см).

Дополнительные измерительные функции моделей АКИП-2701/1АКИП-2701/2:

  • измерение сопротивления до 10 ПОм (в зависимости от модели), погрешность измерений нормируется до 100 ТОм;
  • поддержка измерения напряжения до 20 В, измерения температуры и влажности;
  • измерение электрического заряда до 2 мкКл;
  • встроенный источник напряжения: ±1000 В, разрешение от 700 мкВ;
  • графическое отображение информации (результаты измерений, графики, гистограммы и представление результатов измерений во временной области с возможностью прокрутки);
  • функция проверки целостности измерительной схемы, локализация шума, вносимого внешними элементами (кабелями, переходниками, экранами, камерами и другое).

Технические характеристики

Параметр Значение
АКИП-2701/1 АКИП-2701/2 АКИП-2701/3 АКИП-2701/4
Постоянный ток
Пределы измерений 20/ 200 пА
2/ 20/ 200 нА
2/ 20/ 200 мкА
2/ 20 мА
2/ 20/ 200 нА
2/ 20/ 200 мкА
2/ 20 мА
20/ 200 пА
2/ 20/ 200 нА
2/ 20/ 200 мкА
2/ 20 мА
2/ 20/ 200 нА
2/ 20/ 200 мкА
2/ 20 мА
Разрешение 0,1/ 0,1/ 1/ 10/ 100 фА
1/ 10/ 100 пА
1/ 10 нА
1/ 10/ 100 фА
1/ 10/ 100 пА
1/ 10 нА
0,1/ 0,1/ 1/ 10/ 100 фА
1/ 10/ 100 пА
1/ 10 нА
1/ 10/ 100 фА
1/ 10/ 100 пА
1/ 10 нА
Погрешность измерения (базовая) ±0,05% ±0,05% ±0,05% ±0,05%
Сопротивление
Пределы измерений 1/ 10/ 100 МОм
1/ 10/ 100 ГОм
1/ 10/ 100 ТОм
1/ 10/ 100 МОм
1/ 10/ 100 ГОм
1 ТОм
Разрешение 1/ 10/ 100 Ом
1/ 10/ 100 кОм
1/ 10/ 100 МОм
1/ 10/ 100 Ом
1/ 10/ 100 кОм
1 МОм
Погрешность измерения ±(0,135…2,6%) в зависимости от предела ±(0,135…0,45%) в зависимости от предела
Тестовое напряжение 20 В – 1 МОм … 100 ГОм,
200 В – 1 ТОм … 100 ТОм
20 В – 1 МОм … 100 ГОм,
200 В – 1 ТОм
Пределы по току 200/ 20/ 2 мкА/ 200/ 20/ 2/ 2 нА/ 200/ 20 пА 200/ 20/ 2 мкА/ 200/ 20/ 2/ 2 нА
Постоянное напряжение
Пределы измерений 2/ 20 В
Разрешение 1/ 10 мкВ
Погрешность измерения ±(0,05 + 40 мкВ) – 2 В
±(0,05 + 400 мкВ) – 20 В
Измерение заряда
Диапазон измерений 2/ 20/ 200 нКл/ 2 мкКл
Разрешение 1/ 10/ 100 фКл/ 1 пКл
Погрешность измерения ±(0,5%) в зависимости от предела
Источник напряжения
Пределы установки 20/ 1000 В
Разрешение 700 мкВ/ 35 мВ
Погрешность установки ±(0,05%) в зависимости от предела
Максимальный ток ±20/ ±1 мА
Измерение температуры и влажности
Диапазон измерения температуры -40 … 80 °C - здесь и далее, при использовании стандартного датчика ASAIR AM2105A
Диапазон измерения влажности 0 … 99,9 %
Погрешность измерения 0,5 °C / 3%
Дисплей
Тип и формат цветной графический сенсорный TFT-дисплей (диагональ 12,7 см)
Разрядность индикации 1/2; 5 1/2; 4 1/2; 3 1/2
Скорость измерений медленно - 2000 мс (Slow), средне - 200 мс (Mid), быстро - 20 мс (Fast)
Общие данные
Напряжение питания 200 …240 В (±10 %), 50 / 60 Гц
Интерфейс LAN, USB (USBTMC), GPIB, RS-232
Габаритные размеры 440×240×120 мм
Масса 4 кг

Документация

Расширенные характеристики серии АКИП-2701

PDF 381.09Кб
