Под заказ

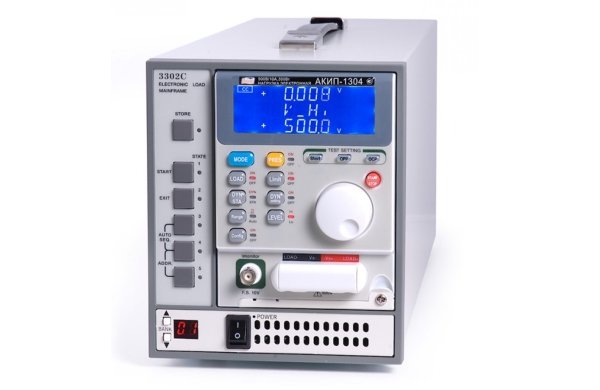

Электронная нагрузка АКИП-1304А

Артикул: 1-14068

ВХОДНЫЕ ПАРАМЕТРЫ
• Напряжение на нагрузке (макс.): 500 В
• Ток в нагрузке: 5 А
РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ (СС)
• Дапазон установки: 0…1 / 10 А
• Дискретность установки: 0,27 / 2,7 мА
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
• Диапазон (разрешение): 0…199 В/ 500 В (0,01 / 0,01 В)
ИЗМЕРЕНИЕ ТОКА
• Диапазон (разрешение): ± 5 А (10 мА)
• Выход «I Монитор»: 5 А/В

ОБЩИЕ ДАННЫЕ
• Размеры: 108 x 143 x 405 мм
• Вес: 3,5 кг





Электронная нагрузка АКИП-1304А


• Входные параметры модулей: пост. напряжение до 60/ 250/ 500 В, ток до 10 / 15 / 30 / 60 А, мощность до 75 / 150 / 300 Вт
• Режимы работы нагрузки: постоянный ток (СС- constant current)
• Выбор диапазона скорости нарастания тока: Быстро/ Средне/ Медленно
• Одновременное отображение тока, напряжения (4,5 разряда)
• Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), защита от переполюсовки
• Совместимость: шасси 3301А (на 4 модуля), шасси 3302С (на 1модуль)
• Внутренняя память (запись/вызов профилей настроек): 3301А - 5 ячеек; 3302С -150 ячеек
• Интерфейс RS-232 (дистанционное управление); опционально GPIB (используется только один адрес - листание)




Технические данные
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП-1301А АКИП-1302А АКИП-1303А АКИП-1304А АКИП-1305А
ВХОДНЫЕ
ПАРАМЕТРЫ
Напряжение на нагрузке (макс.) 60 В 60 В 250 В 500 В 60 В
Ток в нагрузке 30 А 60 А 10 А 5 А 15 А
Мощность 150 Вт 300 Вт 300 Вт 300Вт / 200Вт 75 Вт
РЕЖИМ
ПОСТОЯННОГО ТОКА,
СТАТИЧЕСКИЙ РЕЖИМ (СС)
Диапазон установки 0…3 / 30 А 0…6 / 60 А 0…1 / 10 А 0…1 / 10 А 0…1,5 / 15 А
Погрешность установки ±(0,2%*Iуст+0,2%*I конечн)
Дискретность установки 0,8 / 8 мА 1,6 / 16 мА 0,27 / 2,7 мА 0,27 / 2,7 мА 0,4 / 4 мА
РЕЖИМ
ПОСТОЯННОГО
СОПРОТИВЛЕНИЯ (CR)
Диапазон установки (Ом) 0,1067...2
2...7500
0,0533…1
1…3750
1,333..25
25..18750
2,666…50
50…18750
0,213…4
4…15000
Погрешность установки ±(0,2%*Rуст+0,1%*Rконечн)
Дискретность установки 0,533 мОм 0,266 мОм 6,666 мОм 13,33 мОм 1,066 мОм
Пульсации тока (скз) 2 мА 4 мА 1 мА 4 мА 1 мА
ДИАПАЗОН ВЫБОРА
СКОР. НАРАСТАНИЯ
ТОКА (SLEW RATE)
Быстро 50 мА/мкс
(500 мА/мкс)
0,1 А/мкс
(1А/мкс)
16 мА/мкс
(160 мА/мкс)
10 мА/мкс
(100 мА/мкс)
30 мА/мкс
(300 мА/мкс)
Средне 30 мА/мкс
(300 мА/мкс)
60 мА/мкс
(600мА/мкс)
10 мА/мкс
(100 мА/мкс)
60 мА/мкс
(600мА/мкс)
10 мА/мкс
(100 мА/мкс)
Медленно 10 мА/мкс
(100 мА/мкс)
20 мА/мкс
(200мА/мкс)
3,3 мА/мкс
(33 мА/мкс)
0,83 мА/мкс
(83 мА/мкс)
2,5 мА/мкс
(25 мА/мкс)
Погрешность ±10%
ИЗМЕРЕНИЕ
НАПРЯЖЕНИЯ
Диапазон (разрешение)  0…20 В/ 60В
(0,001 / 0,01В)
0…20 В/ 60В
(0,001 / 0,01В)
0…200 В/ 250 В
(0,001 / 0,01В)
0…199 В/ 500 В
(0,01 / 0,01 В)
0…20 В/ 60В
(0,001/ 0,01В)
Погрешность измерения ±(0,05%*Uизм+0,05%*Uконечн)
ИЗМЕРЕНИЕ ТОКА Диапазон (разрешение) ± 30 А
(10 мА)
± 60 А
(10 мА)
± 10 А
(1 мА)
± 5 А
(10 мА)
±15 А
(1 мА)
Погрешность измерения ±(0,2%*Iизм+0,2%*Iконечн)
Выход «I Монитор» 3 А/В 6 А/В 1 А/В 5 А/В 15 А/в
ОБЩИЕ ДАННЫЕ Интерфейс шасси RS-232, опция GPIB (листание)
Размеры модуль 108 x 143 x 405 мм
шасси 3301A - 483 х 177 х 445 мм
3302С - 150 х 177 х 445 мм
Вес модуль 3,5 кг
шасси 3301A - 9,5 кг
3302С - 7 кг
