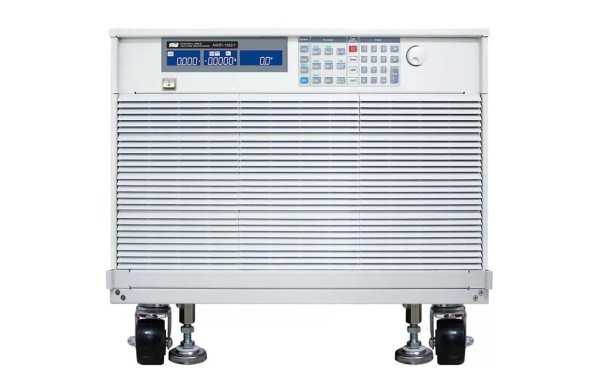

Электронная нагрузка АКИП-1362/4

Артикул: 1-365999

  • Входные параметры нагрузки: постоянное напряжение до 60 В, ток до 1000 А, мощность от 5 до 40 кВт (в зависимости от модели)
  • 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация
    электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (150 мкс … 10 с), измерение тока КЗ
  • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
  • 4-х проводная схема подключения
  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
  • Режим MPPT - отслеживание точки максимальной мощности (интервал выборки от 10 мс до 2000 мс)
  • Возможность параллельного подключения до 8 нагрузок, максимальная мощность 320 кВт
  • Внутренняя память 150 ячеек (профили состояний)

Электронная нагрузка АКИП-1362/4

  • Входные параметры нагрузки: постоянное напряжение до 60 В, ток до 1000 А, мощность от 5 до 40 кВт (в зависимости от модели)
  • 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация
    электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (150 мкс … 10 с), измерение тока КЗ
  • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
  • 4-х проводная схема подключения
  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
  • Режим MPPT - отслеживание точки максимальной мощности (интервал выборки от 10 мс до 2000 мс)
  • Возможность параллельного подключения до 8 нагрузок, максимальная мощность 320 кВт
  • Внутренняя память 150 ячеек (профили состояний)
  • Опция: тестирование BMS (плата контроля уровня заряда аккумулятора)
  • Опция: Аварийная остановка, Аналоговое управление
  • Опция: интерфейс RS232, LAN, GPIB, USB (только взамен)



Технические характеристики

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП-1362/1
АКИП-1362/2
АКИП-1362/3
АКИП-1362/4 АКИП-1362/5 АКИП-1362/6 АКИП-1362/7 АКИП-1362/8
ВХОДНЫЕ ПАРАМЕТРЫ Напряжение на нагрузке 60 В
Ток в нагрузке 1000 А
Мощность 5 кВт 10 кВт 15 кВт 20 кВт 25 кВт 30 кВт 35 кВт 40 кВт
Мин. Uвх при макс. токе 0,1 В @ 100 А / 0,7 В @ 1000 А
РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ
ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
Пределы установки 100 А / 1000 А
Дискретность установки 1,667 мА / 16,67 мА
Погрешность установки ±(0,1%*установ.+0,2%*предел)
РЕЖИМ СТАБИЛИЗАЦИИ
ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ
Диапазоны установки 3600 Ом – 0,06 Ом / 0,06 Ом – 0,001 Ом
Дискретность установки 277 мкСм / 0,001 мОм
Погрешн. установки ±(0,2%*установ.+0,2%*предел)
РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ Предел установки 60 В
Дискретность установки 1 мВ
Погрешн. установки ±(0,05%*установ.+0,05%*предел)
РЕЖИМ СТАБИЛИЗАЦИИ
ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ
Пределы установки 500 / 5000 Вт 1000 / 10000 Вт 1500 / 15000 Вт 2000 / 20000 Вт 2500 / 25000 Вт 3000 / 30000 Вт 3500 / 35000 Вт 4000 / 40000 Вт
Дискретность установки 8,34 / 83,4 мВт 16,7 / 167 мВт 25 / 250 мВт 33,4 / 334 мВт 41,7 / 417 мВт 50 / 500 мВт 58,4 / 584 мВт 66,7 / 667 мВт
Погрешн. установки ±(0,5%*установ.+0,5%*предела)
РЕЖИМ СТАБИЛИЗАЦИИ
НАПРЯЖЕНИЯ + ТОКА
Пределы установки 60 В / 1000 А
Дискретность установки 1 мВ / 16,67 мА
Погрешн. установки ±(1,0%*установ.+1,0%*предел)
РЕЖИМ СТАБИЛИЗАЦИИ
НАПРЯЖЕНИЯ + МОЩНОСТИ
Пределы установки 60 В / 5000 Вт 60 В / 10000 Вт 6 60 В / 15000 Вт 60 В / 20000 Вт 60 В / 25000 Вт 60 В / 30000 Вт 60 В / 35000 Вт 60 В / 40000 Вт
Дискретность установки 1 мВ / 83,4 мВт 1 мВ / 167 мВт 1 мВ / 250 мВт 1 мВ / 334 мВт 1 мВ / 417 мВт 1 мВ / 500 мВт 1 мВ / 584 мВт 1 мВ / 667 мВт
Погрешн. установки ±(1,0%*установ.+1,0%*предел)
РЕЖИМ СТАБИЛИЗАЦИИ
СИЛЫ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
Диапазон периода
переключения нагрузки
150 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
Дискр. уст. периода 0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс
Погрешность 1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 5*10-5
Диапазон скорости
изменения силы тока
24 мА – 1,5 А/мкс
240 мА – 15 А/мкс
24 мА – 1,5 А/мкс
240 мА – 15 А/мкс
24 мА – 1,5 А/мкс
240 мА – 15 А/мкс
24 мА – 1,5 А/мкс
240 мА – 15 А/мкс
24 мА – 1,5 А/мкс
240 мА – 15 А/мкс
24 мА – 1,5 А/мкс
240 мА – 15 А/мкс
24 мА – 1,5 А/мкс
240 мА – 15 А/мкс
24 мА – 1,5 А/мкс
240 мА – 15 А/мкс
Разрешение 6 мА/мкс
60 мА/мкс
6 мА/мкс
60 мА/мкс
6 мА/мкс
60 мА/мкс
16,6 мА/мкс
166 мА/мкс
16,6 мА/мкс
166 мА/мкс
16,6 мА/мкс
166 мА/мкс
16,6 мА/мкс
166 мА/мкс
16,6 мА/мкс
166 мА/мкс
Мин. время нарастания 66,7 мкс
Диапазоны уст. тока 0 – 100 А/ 100 – 1000 А
Разрешение 1,667 мА/ 16,67 мА
Погрешность ± (0,1%*установ. + 0,2%*предел)
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ Диапазон измерения 0 – 6 В /6 – 60 В
Разрешение 0,1 мВ/ 1 мВ
Погрешность ±(0,025%*измер.+0,025%*предел)
ИЗМЕРЕНИЕ СИЛЫ ТОКА Диапазон измерения 0 – 100 А/ 100 – 1000 А
Разрешение 1,667 мА/ 16,67 мА
Погрешность измерения ±(0,1%*измер+0,1%*предел)
ИЗМЕРЕНИЕ МОЩНОСТИ Пределы измерения 500 / 5000 Вт 1000/ 10000 Вт 1500/ 15000 Вт 2000/ 20000 Вт 2500/ 25000 Вт 3000/ 30000 Вт 3500/ 35000 Вт 4000/ 40000 Вт
Разрешение 0,01/ 0,1 Вт 0,1/ 1 Вт
Погрешность ±(0,125%*измер+0,125%*предел)
ОБЩИЕ ДАННЫЕ Измерение тока КЗ 1000 А
Интерфейс опционально: RS-232, USB, GPIB, LAN (1 слот для установки)
Потребл. мощность 600 Вт 1000 Вт 1450 Вт 1900 Вт 2350 Вт 2800Вт 3250Вт 3700Вт
Габарит. размеры (мм) 573x647x766 573x647x766 728x647x766 885x647x766 1041x647x766 1197x647x766 1353x647x766 1509x647x766
Габарит. размеры (мм)
без колес
469x647x766 469x647x766 625x647x766 781x647x766 937x647x766 1093x647x766 1249x647x766 1405x647x766
Масса 100 кг 130 кг 170 кг 220 кг 280 кг 340 кг 390 кг 430 кг
