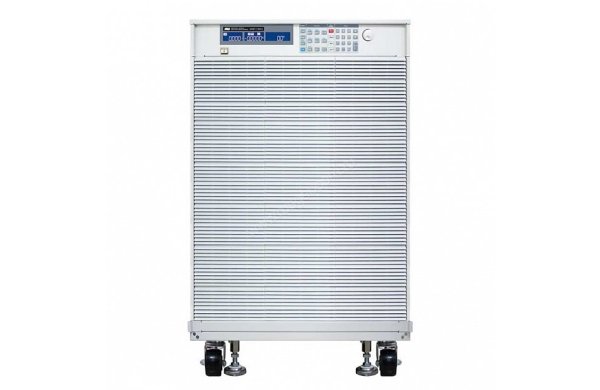

Электронная нагрузка АКИП-1365/3

Артикул: 1-366024

  • Входные параметры нагрузки: постоянное напряжение до 600/ 1000 В, ток до 600 А (в зависимости от модели), мощность до 50/ 60 кВт
  • 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания
    нагрузки (50 мкс … 10 с), измерение тока КЗ
  • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
  • 4-х проводная схема подключения
  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
  • Режим MPPT - отслеживание точки максимальной мощности (интервал выборки от 10 мс до 2000 мс)
  • Внутренняя память 150 ячеек (профили состояний)

Электронная нагрузка АКИП-1365/3

  • Входные параметры нагрузки: постоянное напряжение до 600/ 1000 В, ток до 600 А (в зависимости от модели), мощность до 50/ 60 кВт
  • 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания
    нагрузки (50 мкс … 10 с), измерение тока КЗ
  • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
  • 4-х проводная схема подключения
  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
  • Режим MPPT - отслеживание точки максимальной мощности (интервал выборки от 10 мс до 2000 мс)
  • Внутренняя память 150 ячеек (профили состояний)
  • Опция: Аварийная остановка, Аналоговое управление
  • Опция: интерфейс RS232, LAN, GPIB, USB (только взамен)



Технические характеристики

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП-1365/1 АКИП-1365/2 АКИП-1365/3
АКИП-1365/4
ВХОДНЫЕ ПАРАМЕТРЫ Напряжение на нагрузке 0 – 600 В 0 – 1000 В
Ток в нагрузке 0 – 21 А 0 – 210 А 0 – 24 А 0 – 240 А 0 – 52,5 А 0 – 500 А 0 – 60 А 0 – 600 А
Мощность 50 кВт 60 кВт 50 кВт 60 кВт
Мин. Uвх при макс. токе 10 В
РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ
ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
Диапазон установки 21 А / 210 А 24 А / 240 А 52,5 А / 500 А 60 А / 600 А
Дискретность установки 0,35 мА / 3,5 мА 0,4 мА / 4 мА 0,878 мА / 8,75 мА 1 мА / 10 мА
Погрешность установки ±(0,1%*установ.+0,2%*предел)
РЕЖИМ СТАБИЛИЗАЦИИ
ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ
Диапазоны установки 8571 – 2,857 Ом/ 2,857 – 0,0477 Ом 7500 – 2,5 Ом/ 2,5 – 0,0417 Ом 2280 – 1,9 Ом/ 1,9 – 0,02 Ом 2000 – 1,666 Ом/ 1,666 – 0,01668 Ом
Дискретность установки 5,83 мкСм/ 47,7 мкОм 6,66 мкСм/ 41,7 мкОм 8,7 мкСм/ 32 мкОм 10 мкСм/ 27,833 мкОм
Погрешн. установки ±(0,2%*установ.+0,2%*предел)
РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ Диапазон установки 0 – 600 В 10 – 1000 В
Дискретность установки 10 мВ 16 мВ
Погрешн. установки ±(0,05%*установ.+0,05%*предел)
РЕЖИМ СТАБИЛИЗАЦИИ
ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ
Диапазон установки 5,25 / 50 кВт 6/ 60 кВт 5,25 / 50 кВт 6/ 60 кВт
Дискретность установки 0,0875/ 0,875 Вт 0,1/ 1 Вт 0,0875/ 0,875 Вт 0,1/ 1 Вт
Погрешн. установки ±(0,5%*установ.+0,5%*предела)
РЕЖИМ СТАБИЛИЗАЦИИ
НАПРЯЖЕНИЯ + ТОКА
Пределы установки 600 В / 210 А 600 В / 240 А 1000 В / 500 А 1000 В / 600 А
Дискретность установки 10 мВ / 3,5 мА 10 мВ / 4 мА 16 мВ / 8,75 мА 16 мВ / 10 мА
Погрешн. установки ±(1,0%*установ.+1,0%*предел)
РЕЖИМ СТАБИЛИЗАЦИИ
НАПРЯЖЕНИЯ + МОЩНОСТИ
Пределы установки 600 В / 50 кВт 600 В / 60 кВт 1000 В / 50 кВт 1000 В / 60 кВт
Дискретность установки 10 мВ / 0,875 Вт 10 мВ / 1 Вт 16 мВ / 0,875 Вт 16 мВ / 1 Вт
Погрешн. установки ±(0,5%*установ.+0,5%*предел)
РЕЖИМ СТАБИЛИЗАЦИИ
СИЛЫ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
Диапазон периода
переключения нагрузки
50 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
Дискр. уст. периода 0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс
Погрешность 1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 5*10-5
Диапазон скорости
изменения силы тока
16,8 мА – 1,05 А/мкс
168 мА – 10,5 А/мкс
19,2 мА – 1,2 А/мкс
192 мА – 12 А/мкс
0,04 – 2,5 А/мкс
0,4 – 25 А/мкс
0,048 – 3 А/мкс
0,48 – 30 А/мкс
Разрешение 4,2/ 42 мА/мкс 4,8 / 48 мА/мкс 0,01/ 0,1 А/мкс 0,012/ 0,12 А/мкс
Мин. время нарастания 20 мкс
Диапазоны уст. тока 0 – 21 А/ 21 – 210 А 0 – 24 А/ 24 – 240 А 0 – 52,5 А/ 52,5 – 500 А 0 – 60 А/ 60 – 600 А
Разрешение 0,35 мА / 3,5 мА 0,4 мА / 4 мА 0,875 мА/ 8,75 мА 1 мА / 10 мА
Погрешность ± (0,1%*установ. + 0,2%*предел)
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ Диапазон измерения 0 – 60 В / 60 – 600 В 0 – 100 В / 100 – 1000 В
Разрешение 1 мВ / 10 мВ 1,6 мВ / 16 мВ
Погрешность ±(0,025%*измер.+0,025%*предел)
ИЗМЕРЕНИЕ СИЛЫ ТОКА Диапазон измерения 0 – 21 А/ 21 – 210 А 0 – 24 А/ 24 – 240 А 0 – 52,5 А/ 52,5 – 500 А 0 – 60 А/ 60 – 600 А
Разрешение 0,35 мА / 3,5 мА 0,4 мА / 4 мА 0,875 мА / 8,75 мА 1 мА / 10 мА
Погрешность измерения ±(0,1%*измер+0,1%*предел)
ИЗМЕРЕНИЕ МОЩНОСТИ Пределы измерения 5 / 50 кВт 6/ 60 кВт 5 / 50 кВт 6/ 60 кВт
Разрешение 0,1/ 1 Вт
Погрешность ±(0,125%*измер+0,125%*предел)
ОБЩИЕ ДАННЫЕ Измерение тока КЗ 210 А 240 А 500 А 600 А
Интерфейс опционально: RS-232, USB, GPIB, LAN (1 слот для установки)
Потребл. мощность 5450 ВА 6200 ВА 5450 ВА 6200 ВА
Габарит. размеры (мм) 1353x853x766 1508x853x766 1353x853x766 1508x853x766
Габарит. размеры (мм)
без колес
1249x853x766 1405x853x766 1249x853x766 1405x853x766
Масса 510 кг 630 кг 510 кг 630 кг
