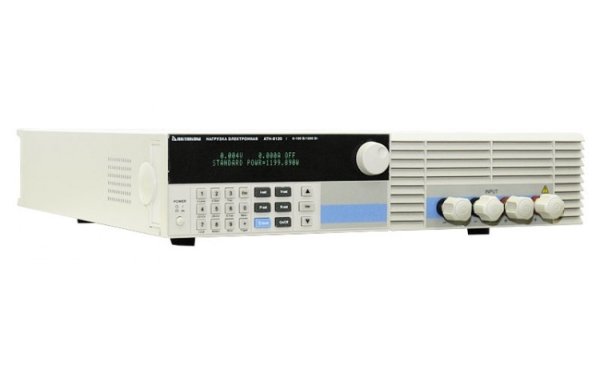

Электронная программируемая нагрузка AKTAKOM АТН-8125
Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 60 А, поглощаемая мощность до 1200 Вт.
| Основные характеристики |
| ВФД-дисплей |
| Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW |
| Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности |
| Функция "мягкого" запуска |
| Тестирование батарей |
| Поддержка динамического тестирования с установкой нарастающего и спадающего фронта |
| Поддержка внешнего запуска |
| Компенсация падения напряжения |
| Работа по спискам |
| Автоматическое тестирование |
| Управление по USB/RS-232 |
| Технические характеристики | |||
| Входные параметры |
Мощность | 1200 Вт | |
| Ток | 0...60 A | ||
| Напряжение | 0...500 В | ||
| CC режим | Диапазон | 0...6 A | 0...60 A |
| Разрешение | 0.1 мA | 1 мA | |
| Точность | 0.03%уст.знач.+0.05%диап. | 0.03%уст.знач.+0.05%диап. | |
| CV режим | Диапазон | 0.1...19.999 В | 0.1...500 В |
| Разрешение | 1 мВ | 10 мВ | |
| Точность | 0.03%уст.знач.+0.02%диап. | 0.03%уст.знач.+0.05%диап. | |
| CR режим | Диапазон | 0.03...10 кОм | 0.03...5 кОм |
| Разрешение | 16 бит | 16 бит | |
| Точность | 0.1%уст.знач.+0.1%диап. | 0.1%уст.знач.+0.1%диап. | |
| CW режим | Диапазон | 0...1200 Вт | 0...1200 Вт |
| Разрешение | 1 мВт | 10 мВт | |
| Точность | 0.1%уст.знач.+0.1%диап. | 0.1%уст.знач.+0.1%диап. | |
| Измерение напряжения | Напряжение | 0...19.999 В | 0...500 В |
| Разрешение | 1 мВ | 10 мВ | |
| Точность | 0.015%уст.знач.+0.03%диап. | 0.015%уст.знач.+0.03%диап. | |
| Измерение тока | Ток | 0...6 A | 0..60 A |
| Разрешение | 0.01 мА | 0.1 мA | |
| Точность | 0.03%уст.знач.+0.05%диап. | 0.03%уст.знач.+0.08%диап. | |
| Измерение мощности | Мощность | 100 Вт | 600 Вт |
| Разрешение | 1 мВт | 10 мВт | |
| Точность | 0.1%уст.знач.+0.1%диап. | 0.1%уст.знач.+0.1%диап. | |
| Тестирование батарей | Напряжение батареи: 0.1...150 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА | ||
| Динамическое тестирование | Работа по спискам: переключение: 0...25 кГц; 2.5 A/мкс; T1&T2: 60 мкс-999 с; точность: ±(15% смещение+10% диап.) | ||
| "Мягкий" запуск Время |
1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс; 500 мс; 1000 мс Точность: ±(15% смещение+10% диап.) |
||
| Короткое замыкание | Ток (CC) | =6.6 A | = 66 A |
| Напряжение (CV) | 0 В | ||
| Сопротивление (CR) | = 100 мОм | ||
| Размеры | Ш*В*Д (мм) | 428*103.5*453.5 | |
| Масса | кг | 17.6 | |
Комплектация
| • Прибор • Кабель питания • Руководство по эксплуатации |
Дополнительная комплектация
| • Интерфейс USB (переходник RS-232/USB) • Программное обеспечение |
