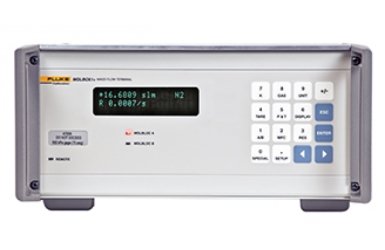

Эталон газового потока Fluke molbox1+S A2M

Артикул: 1-350165

  • SONIC 2 МПа Терминал расхода
  • Терминал только для molbloc-S


SONIC 2 МПа Терминал расхода

Терминал только для molbloc-S

± 0,125 % от показаний – минимальное отклонение для калибровки расхода газа

Новый терминал расхода molbox1+ от Fluke Calibration предлагает обновленное решение для систем калибровки расхода газа molbloc/molbox. molbox1+ вместе с элементами расхода molbloc помогает достичь наименьших возможных погрешностей при калибровке расходомеров газа и контроллеров. Особая конструкция molbox1+S позволяет использовать элементы звукового сопла molbloc-S при более высоком давлении, значительно расширяя их диапазон расхода.

Система калибровки расхода газа molbloc/molbox1+ является идеальным решением для калибровки расходомеров газа, термических контроллеров массы потока (MFC), расходомеров, турбинных счетчиков, датчиков пузырьков и других устройств для измерения расхода. Мolbloc/molbox могут работать с любым приложением для калибровки, проводят измерения в режиме реального времени, не содержат подвижных элементов, позволяют отслеживать процесс калибровки в разных средах и при различном рабочем давлении. Системы molbloc/molbox широко используются во многих отраслях промышленности, в том числе фармацевтике, полупроводниковой и аэрокосмической отраслях, отрасли экологического мониторинга, производства энергии, производства эталонных газов, а также в исследовательских лабораториях.

Основные характеристики

± 0,125 % от показаний – погрешность измерений массового расхода с помощью элементов molbloc-L и molbloc-S с хорошими калибровками

  • Конфигурация molbox1+S дает возможность увеличения диапазона измерения с использованием элементов molbloc-S без вакуумных насосов
  • Теперь можно использовать любой элемент molbloc для высокого и низкого давлений в одной и той же газовой среде
  • Более жесткая внутренняя пневматическая конструкция
  • Полный набор программных продуктов и оборудования для создания полноценной системы калибровки расхода газа, включая новое приложение для калибровки расхода COMPASS® for Flow

Потрясающая спецификация погрешностей

Инновации molbox1+ позволяют системе molbloc/molbox1+ достигать минимальных в отрасли погрешностей измерения расхода газа. Минимальные погрешности достигаются благодаря определенным улучшениям, таким как:

  • Использование уникального кварцевого датчика эталонного давления Fluke Calibration (Q-RPT), с помощью которого можно точно измерять абсолютное и дифференциальное давление. Передатчики Q-RPT для molbox1+ – это датчики с определенными характеристиками, использующие ту же технологию, которая применяется в эталонных передатчиках давления Fluke Calibration.
  • Наилучшие калибровки molbloc линеаризуют выходной поток molbloc, что повышает существующую точность и повторяемость результатов.
  • Наличие большого количества моделей molbloc повышает эффективность элементов потока molbloc-L на всем рабочем диапазоне давлений.
  • Уменьшенная погрешность характеристик газа с использованием данных из базы эталонной термодинамики жидкостей NIST и базы параметров передачи (REFPROP).
  • Постоянные улучшения в цепи калибровок molbloc от Fluke Calibration за счет фундаментальных синхронных измерений массового расхода с использованием собственного динамического гравиметрического стандарта Fluke Calibration.

Два уровня калибровки элемента расхода molbloc для регулирования погрешности и затрат:

  • Премиум: ± 0,125 % от показаний (с использованием molbox1+)
  • Стандарт: ± 0,2 % от показаний (с использованием molbox1 или molbox1+)

Новые системы molbloc применимы для любого типа калибровки. Существующие системы molbloc совместимы с molbox1+ с погрешностью ± 0,2 % от показаний и без необходимости проводить изменения. См. ниже информацию о проведении обслуживания существующих систем molbloc для достижения наилучших калибровок и качества измерений.

Система molbloc/molbox выдержала испытание временем: она появилась в начале 1990-х годов и с тех пор используется во многих калибровочных и сравнительных лабораториях и государственных организациях по всему миру. Погрешности измерений устройств Fluke Calibration стабильны и являются результатом глубокого анализа и экспертной метрологической оценки. Инновации и дизайн устройств Fluke Calibration гарантируют высокое качество продукта в соответствии со спецификациями, что позволяет применять их для любых реальных задач вне зависимости от условий окружающей среды.

Устройство калибровки звукового сопла molbox1+S увеличивает диапазон измерения: без вакуумных насосов molbox1+S является особой конфигурацией устройства molbox 1+, что позволяет использовать более широкий диапазон (10:1) с элементами звукового сопла molbloc-S без использования дорогостоящих вакуумных насосов. Устройство калибровки звукового сопла molbox1+S представлено в виде устройства Q-RPT с восходящим диапазоном до 2 МПа, что позволяет использовать элементы molbloc-S для большого количества расходомеров, тестируемых при атмосферном давлении. Увеличение диапазона измерения позволяет настроить систему калибровки с использованием меньшего количества элементов molbloc и минимальным количеством дополнительных приспособлений. Добавление калибровки высокого давления molbloc также значительно расширяет диапазон элементов molbloc-S.

Пример диапазона molbloc-S во время тестирования при атмосферном давлении

Элемент molbloc-S

Используемый диапазон с калибровкой SP и molbox1 A700K

Используемый диапазон с калибровкой HP и molbox1+S A2M

1E2-S

от 15 до 50 ст. л/мин.*

от 20 до 200 ст. л/мин.

5E2-S

от 67 до 250 ст. л/мин.*

от 100 до 1000 ст. л/мин.

*Минимальный расход элементов molbloc-S с калибровками SP ограничен требованиями к обратному давлению звуковых восходящих потоков устройства при атмосферном давлении. Значения расхода обычно выражаются в л/мин. при 0 °C.

Устройство калибровки звукового сопла molbox1+S разработано с учетом совместного использования с элементами molbloc-S, т. е. предназначено для измерения только абсолютного давления, что снижает его стоимость. Он также упрощает систему расхода и снижает общие затраты на систему и перекалибровку.

Один molbloc можно использовать в разных целях.

Для каждого газа сейчас существует целый ряд калибровок molbloc. Это означает, что можно отдельно откалибровать molbloc для использования при высоком давлении (восходящий поток тестируемого устройства) и при низком давлении (нисходящий поток тестируемого устройства) для работы с разными приложениями вместо того, чтобы использовать два разных устройства molbloc или вручную загружать файлы калибровок для molbloc. Все калибровки сохраняются в памяти molbloc EEPROM, пользователю необходимо всего лишь выбрать тип калибровки на передней панели molbox1+ или через удаленный интерфейс molbox1+.

Приложение COMPASS® для molbox и новое ПО для калибровки расхода COMPASS® for Flow помогают автоматизировать работу

ПО для калибровки COMPASS использует molbloc/molbox для дальнейшей автоматизации процесса калибровки. COMPASS и ПК с molbloc/molbox образуют современную многофункциональную рабочую систему для калибровки и тестирования расходомеров.

COMPASS настраивает показания прибора для тестирования (DUT) (или устройство для тестирования), определяет и назначает тестовые процедуры DUT, проводит тесты, обрабатывает эталонные и полученные данные, создает стандартные отчеты о калибровке и отчеты для клиентов. Поддерживаются возможности коррекции газа и плотности газа в устройствах измерения массового расхода. Существует также возможность динамического расчета исправленного расхода с помощью автоматического ввода измеренных значений давления и температуры. Все эталонные данные, DUT и данные о тестах собираются и хранятся в стандартных файлах с разделителями и всегда могут быть использованы другими приложениями.

Новая версия ПО COMPASS for Flow содержит возможности калибровки расхода, которые ранее были доступны только в ПО COMPASS for Pressure компании Fluke Calibration. К ним относятся:

  • Возможность экспортировать данные в ПО Fluke MET/TRACK®.
  • Поддержка тестируемых устройств, требующих стандартных расчетов по выходным параметрам, организацию связи, калибровки нескольких устройств одновременно.
  • Помощь при работе с автоматической системой тестирования.
  • Более комплексная поддержка для вспомогательных устройств типа MFC-CB (блок управления массовым расходомером DHI).

Обновление осуществляется просто

Обновление с molbox1 на molbox1+ выполняется просто и не требует больших затрат. Обновление ПО и оборудования можно произвести на заводе Phoenix компании Fluke Calibration. Для обновления системы и достижения новых параметров molbox1+ необходимо выполнить следующие действия с вашей системой.

  1. Изменение программного и аппаратного обеспечения molbox1+. Необходимо заменить все детали, которые отличают вашу систему от произведенной на заводе системы molbox1+. На molbox устанавливается ПО версии v6.0. Доступны два варианта: обновление существующего устройства molbox1 до уровня molbox1+ или приобретение нового molbox1+ с учетом выгоды от повторного использования некоторых ключевых компонентов.
  2. Характеристика Q-RPT внутренних передатчиков давления molbox1. Оба существующих внутренних передатчика давления используются в новом molbox1+. Рабочие характеристики передатчиков гарантируют их точность и соответствие требованиям спецификации molbox1+.
  3. Обновления оборудования molbloc. Элементы molbloc-L или molbloc-S должны использоваться с обновленным оборудованием molbox1+ для сохранения небольшого уровня погрешностей и структуры данных.
  4. Новые калибровки для газа molbloc. Модели и калибровки устройств molbloc полностью отвечают аппаратным изменениям для эффективной обработки данных о газе в molbox1+, улучшенной цепи калибровки Fluke Calibration и использования новых методов линеаризации и моделирования molbloc.

Вся система будет обновлена и передана вам в соответствии с новыми спецификациями и сертификатами калибровок; затраты при этом будут минимальны по сравнению со стоимостью покупки новой системы.

Общие технические характеристики

Требования к электропитанию

от 85 В перем. тока до 264 В перем. тока, от 47 Гц до 440 Гц, максимальное потребление 18 ВА

Температурный диапазон нормальной эксплуатации

от 15 до 30 °C

Диапазон температур при хранении

от –20 до 70 °C

Вибрация

В соответствии со стандартом MIL-T-28800D

Масса

6,8 кг макс.

Габариты (ШхВхГ)

прим. 32 см x 12 см x 30 см

Порты связи

RS-232 (COM1), RS-232 (COM2), IEEE-488.2

Подсоединение давления (molbox1+ и molbloc)

Быстрые разъемы, аналогичные Swagelok® QM Series (SS-QM2-B200)

Диапазоны расхода

от 5 000 ст. л/мин.

См. отдельные таблицы диапазонов для molbloc-L и molbloc-S

Скорость измерения расхода

1 секунда

Допустимые типы газов

(Обратитесь к вашему торговому представителю для получения актуального списка газов, допустимых для промышленной калибровки molbloc.)

Азот (N2), воздух, аргон (Ar), угарный газ (CO), гелий (He), кислород (O2), углекислый газ (CO2), тетрафторид углерода (CF4), этан (C2H6), этилен (C2H4), фтороформ (CHF3), гексафторэтан (C2F6), водород (H2), метан (CH4), оксид азота (N2O), пропан (C3H8), гексафторид серы (SF6), бутан (C4H10), октофторциклобутан (C4F8), ксенон (Xe)

Опция устройства управления клапанами

выводы (8) 12 В

Каждый вывод может использовать 500 мА при 12 В, в целом не более 1 А

Опция управления MFC (аналоговый ввод/вывод)

Номинальный диапазон напряжения:

от 0 В пост. тока до 6 В пост. тока – ввод

от 0 В пост. тока до 5 В пост. тока – вывод



Номинальный диапазон тока:

от 4 мА до 20 мА – ввод

от 4,01 мА до 20 мА – вывод

Точность:

± 0,1 % всей шкалы (уставка), ± 0,05 % всей шкалы (измерение)




Измерение давления

Тип

Датчики эталонного давления Q-RPT – вибрирующий кварцевый кристалл с механическими мембранами

Откалиброванный диапазон давления (вся шкала)

A700K: от 0 до 600 кПа – абсолютное значение
A350K: от 0 до 300 кПа – абсолютное значение
S A1.4M (только molbloc-S):  от 0 до 1,2 МПа – абсолютное значение
S A2M (только molbloc-S):  от 0 до 2 МПа – абсолютное значение


Погрешность измерения (за один год)

Абсолютное давление4

± (0,01 % от показаний или 0,003 % диапазона Q-RPT, выбирается наибольшее значение)

Дифференциальное давление (A700K с Tare)

± (8,4 Па или 0,032 % ΔP, выбирается наибольшее значение)

Дифференциальное давление (A350K с Tare)

± (4,2 Па или 0,026 % ΔP, выбирается наибольшее значение)




Измерение температуры

Тип

ПТС molbloc с molbox1+ система измерения сопротивления

Диапазон (всей шкалы)

от 0 до 40 °C

Разрешение

0,01 °C

точность ПТС molbloc

± 0,02 °C (от 15 до 30 °C)

Встроенный

Эталонный резистор

100 и 110 Ом ± 0,01 %, стабильность < 25 миллионных долей в год

Измерение сопротивления

± 0,02 % от показаний (от 15 до 30 °C)




Измерение расхода

С элементами molbloc-L



Эталонная калибровка molbloc

Премиум-калибровка molbloc

Диапазон

от 0 до 100 % всей шкалы molbloc

от 0 до 100 % всей шкалы molbloc

Разрешение

0,0015 % всей шкалы

0,0015 % всей шкалы

Точность1

± 0,07 % от показаний,

±0,007 % всей шкалы ниже 10 % всей шкалы

± 0,07 % от показаний,

±0,007 % всей шкалы ниже 10 % всей шкалы

Стабильность (за один год)2

± 0,09 % от показаний,

± 0,009 % всей шкалы ниже 10 % всей шкалы

± 0,03 % от показаний,

± 0,003 % всей шкалы ниже 10 % всей шкалы

Погрешность измерения3

(Для любого газа, для которого калибруется molbloc)

± 0,2 % от показаний,

± 0,02 % всей шкалы ниже 10 % всей шкалы

± 0,125 % от показаний,

± 0,0125 % всей шкалы ниже 10 % всей шкалы

С элементами звукового сопла molbloc-S



Эталонная калибровка molbloc

Премиум-калибровка molbloc

Диапазон

от 10 % до 100 % всей шкалы molbloc

от 10 % до 100 % всей шкалы molbloc

Разрешение

0,0015 % всей шкалы

0,0015 % всей шкалы

Точность1

± 0,06 % от показаний

± 0,06 % от показаний

Стабильность (за один год)2

± 0,05 % от показаний

± 0,03 % от показаний

Погрешность измерения3

(Для любого газа,

для которого калибруется molbloc)

± 0,2 % от показаний

± 0,125 % от показаний4





1 Точность: обобщенная линейность, гистерезис, повторяемость.

2 Стабильность: максимальное изменение значения за определенный период времени для определенного устройства molbox и устройства molbloc, использовавшегося в обычных условиях. Стабильность можно лишь прогнозировать, поэтому для каждого специфичного molbox и molbloc нужно определить значение стабильности опытным путем.

3 Погрешность измерения: максимальное отклонение показаний расхода molbox1+ от истинного показания расхода на molbloc с учетом точности, стабильности и калибровки Fluke Calibration. Полное описание погрешностей измерения смотрите в техническом руководстве 2011TN06B АНАЛИЗ ПОГРЕШНОСТЕЙ ПРИ ИЗМЕРЕНИИ РАСХОДА УСТРОЙСТВАМИ molbloc-L И molbloc-S С ИСПОЛЬЗОВАНИЕМ СТАНДАРТОВ ДЛЯ МАССОВЫХ РАСХОДОМЕРОВ.

4 С регулярным использованием автообнуления. Добавьте 0,005 % диапазона Q-RPT в год, если вы не используете автообнуление (равносильно 0,005 % всей шкалы для molbloc-S, не влияет на эталонную калибровку molbloc-S или погрешность molbloc-L).

Уровни погрешностей приведены для k=2
