Флюс ФР 544-3

Артикул: 3-360093

  • отмывка ДИ водой
  • отмывка отмывочной жидкостью
  • отмывка нефрасом или изопропанолом


Флюс ФР 544-3 органический Флюс с низким содержанием VOC.
Флюс разработан для пайки с использованием:

оловянно-свинцовых припоев; бессвинцовых припоев;

припоев с легирующими добавками.

Флюс предназначен для автоматизированной пайки, ремонта.

Технологический процесс (температурный режим пайки до +270°С):

селективная пайка; пайка волной; лужение плат (HASL, погружением); лужение компонентов; ручная пайка.



Паяемый материал:

оловянно-свинцовые поверхности; бессвинцовые поверхности; медь, медные сплавы, в т.ч. латунь; иммерсионный никель; иммерсионные поверхности; OSP - поверхности.

Флюс безгалоидный средней активности некоррозионный; разработан с использованием органических активаторов и добавок, которые обеспечивают хорошую смачиваемость и заполнение отверстий. Следовательно, снижается риск возникновения перемычек и разбрызгивания припоя; это, в свою очередь, делает флюс наиболее функционально пригодным при выводном и безвыводном монтаже.

Флюс характеризуется стабильностью кислотного числа и плотности в виду отсутствия интенсивного испарения растворителей, что дает ему преимущество перед спиртосодержащими флюсами. Рекомендуется использовать по финишным покрытиям с проблемной паяемостью, например по никелю.

Благодаря высокой степени смачивания слой наносимого флюса является достаточно тонким и однородным, что позволяет снизить расход флюса в процессе пайки.

По показаниям поверхностного сопротивления изоляции (SIR) и электрохимической миграции (ЕСМ) флюс отвечает требованиям по использованию в электронике при монтаже компонентов и модулей, в том числе электронной продукции классов А, В, С.

Блестящая поверхность паяного соединения обеспечивается минимальным количеством остатков флюса после пайки; это гарантирует хорошую косметику печатной платы и качественное проведение дальнейших испытаний на наличие дефектов при пайке компонентов.
Флюс не горюч.

Флюс безопасен для окружающей среды. Флюс безопасен для персонала.



 Спецификация флюса ФР 544-3

Характеристики флюса

Значения параметров

В соответствии с НД







Тип флюса

Органический ORМ0

J–STD–004B





МЭК 61190–1





ISO 9455

Цвет

Бесцветный

J–STD–004B





МЭК 61190–1

Плотность при 25 °С

1, 08 г/см3

ГОСТ 18995.1 – 73







Запах

Слабый аминный

J–STD–004B







Содержание

Испытание прошел

J–STD–004B,

галогенидов(CI, Br)

(менее 0.05%)

п. 3.4.1.3

Содержание фторидов

Отсутствуют

J–STD–004B,





п.3.5.1.2







Индукционная коррозия

Прошел тест,

J–STD–004B,

флюса – Медное зеркало

обесцвечивание менее 50%;

п.3.3.4.1.1



средней активности, М-типа

ISO 9455–5







Проникающая коррозия

Прошел тест как
некоррозионный,
нет изменений цвета медной
пластины

J–STD–004B,

после пайки на медном



п.3.4.1.2

купоне



ISO 9455–15

Содержание твердых

3.2 %,
при необходимости
использовать разбавитель–
изопропиловый спирт



J–STD–004B,

составляющих флюса (по



п.3.4.2.1

взаимному согласованию с



ISO 9455–1

потребителем



ОСТ 4Г 0.033.200

устанавливается





концентрация для разных





режимов пайки)





Кислотное число

16.1 мг КОН /г

J–STD–004B,





п.3.6.1





ISO 9455–3

Поверхностное

Прошел тест,

Telcordia Belcore G–R 78

сопротивление изоляции

5.1х10 9 Ом

CORE, раздел 13.1

(SIR)



ISO 9455–17

Электрохимическая

Прошел тест,

J–STD–004B,

миграция (ЕСМ)

условие IR final ≥ IR initial/10

п.3.4.1.5



соблюдается:





сопротивление после:





96 ч – 5.8х10 10 Ом,





168 ч – 4.9х10 10 Ом



Смачиваемость

Прошел тест на баланс

J–STD–004B, Примечание В



смачивания

ОСТ 4Г 0.033.200

Тип отмывки

При необходимости

J–STD–004B



рекомендовано отмывать





спирто-бензиновой смесью,





изопропанолом





или отмывочной жидкостью





ОФ-1





 Рекомендации по применению

Нанесение

• Селективная пайка (BGA, FLIPCHIP) : дозированное распыление.

• Пайка волной припоя: распыление.

• Лужение: погружение в емкость с флюсом (при необходимости использовать воздушный нож для удаления излишков).

Расход флюса на единицу паяемой поверхности

(0.14÷0.16) мг/см2 (в пересчете на твердое составляющее).

Температура нанесения

(18÷25)°С.

Температура активации

(100÷140)°С.

Температура преднагрева платы



• Селективная пайка

(80÷100)°С.

• Пайка волной припоя:





односторонняя

(80÷90)°С;

двухсторонняя со сквозными отверстиями

(90÷100)°С;

двухсторонняя с поверхностным монтажом

110°C;

• Рекомендуемая скорость нарастания температуры

1°/сек.

Температура пайки





свинцовая пайка

(220÷225)°С;



бессвинцовая пайка

до +270°С;

Рекомендуемая скорость нарастания температуры

(2.5÷3.0)°/сек.

Предельное время контакта с припоем (включая волну и первичное нанесение)

(2÷7) сек; рекомендуемое (3÷5) cек.

Максимально допустимая скорость охлаждения определяется теплоемкостью материалов и стойкостью к тепловому удару и составляет не более 4° /сек.

При проведении автоматизированной пайки необходимо постоянно поддерживать рекомендуемую плотность флюса, значение которой представлено в спецификации. В случае повышения плотности флюса необходимо разбавлять его дистиллированной водой. Кроме того, кислотное число флюса необходимо постоянно поддерживать на уровне, представленном в спецификации. Контроль кислотного числа можно проводить по значению твердой составляющей флюса (расчет твердой составляющей производится гравиметрическим методом).

Необходимо поддерживать в исправности и постоянно контролировать устройство для нанесения флюса, что позволит наносить флюс однородно и без потерь. Поддерживать емкость флюса в чистоте и не давать испаряться жидкости.



Меры безопасности

При использовании флюса следует придерживаться мер безопасности, предусмотренных при работе с подобными веществами; хранить флюс необходимо в сухом, хорошо вентилируемом помещении, подальше от открытого пламени.

Вдыхание паров флюса, которые выделяются при повышенных температурах при проведении пайки, могут вызвать головную боль, головокружение и тошноту. Избегать попадания флюса в глаза и на кожу. После работы с флюсом обязательно вымыть руки.

Помещение должно быть оборудовано вытяжной вентиляцией для удаления паров из рабочей зоны. Установка для пайки волной должна быть снабжена соответствующим оборудованием, позволяющим удалять все летучие продукты, выделяющиеся после работы на установке. Для работы использовать спецодежду.



Фасовка

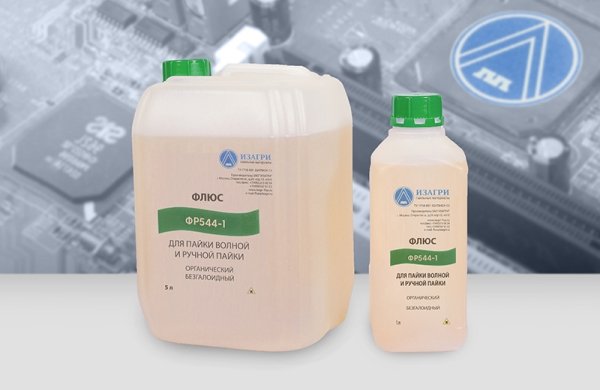

Канистра: 1.0, 5.0, 10 л.

Хранение

Рекомендуемая температура хранения от 0 до + 30°C. Срок хранения - 2 года. Контейнер держать закрытым.
