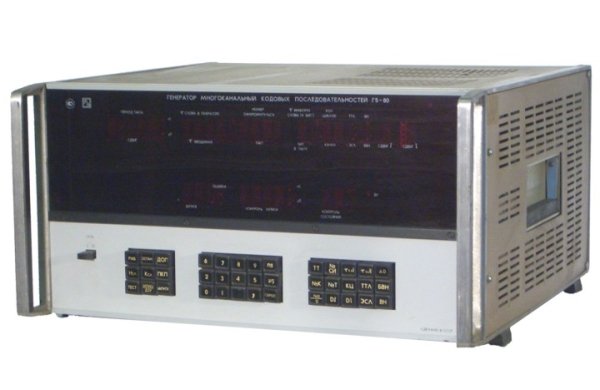

Г5-80 генератор

Артикул: 1-43

Предназначен для формирования на выходах 16 каналов кодовых последовательностей (слов) изменяемой структуры. Позволяет генерировать различные бинарные коды или функции (в параллельном и последовательном коде), контрольные и проверочные тесты, а также синхросигналы по многомерной временной диаграмме.
Применяется для проверки и контроля многовходовых ИС, СИС, БИС, в том числе микропроцессоров, для настройки и контроля многовходовых цифровых и вычислительных узлов, блоков и систем, а также систем связи с пмпульсно-кодовой модуляцией, для синхронизации сложных импульсных систем.

Г5-80 генератор

Предназначен для формирования на выходах 16 каналов кодовых последовательностей (слов) изменяемой структуры. Позволяет генерировать различные бинарные коды или функции (в параллельном и последовательном коде), контрольные и проверочные тесты, а также синхросигналы по многомерной временной диаграмме.
Применяется для проверки и контроля многовходовых ИС, СИС, БИС, в том числе микропроцессоров, для настройки и контроля многовходовых цифровых и вычислительных узлов, блоков и систем, а также систем связи с пмпульсно-кодовой модуляцией, для синхронизации сложных импульсных систем.
Представляет собой 16-канальный синфазный генератор кодовых последовательностей со встроенной микро-ЭВМ "Электроника С5-12". Управление осуществляется с передней панели прибора или через КОП (при работе в составе АИС). Обеспечивает запись и сохранение кодовой информации в течение 500 ч после отключения питания.

Основные данные Г5-80
• Количество каналов 4-16
• Максимальная тактовая частота 50 МГц
• Число разрядов кодовой комбинации 2048, 8192
• Формат выходных импульсов - с возвратом к нулю (RZ) или без возврата к нулю (NRZ)
• Выходные уровни (Rн = 50 Ом) соответствуют уровням ТТЛ и ЭСЛ
• Несинфазность между каналами не более 2 нс
• Внешний запуск:
  - импульсным сигналом с'тактовой частотой 1 кГц - 50 МГц
  - внешними импульсами с повторением от каждого запускающего импульса выходной кодовой последовательности от 1 до 16 раз
