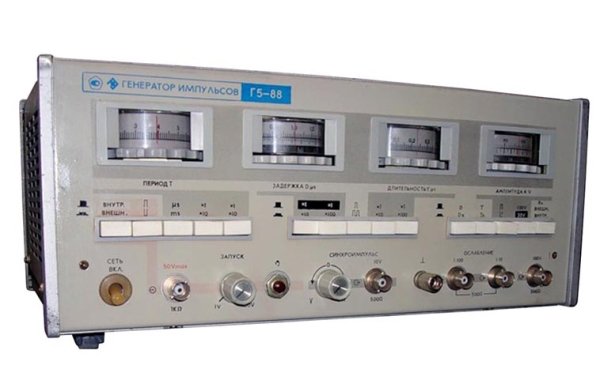

Г5-88 генератор
Применяется в измерительной и вычислительной технике, технике связи, промышленной автоматике и телемеханике в качестве источника импульсных сипналов с метрологически нормированными характеристиками, а также при исследовании параметров материалов и элементов, требующих повышенной амплитуды импульсов (МОП-структур, полевых и биполярных транзисторов).
Может использоваться в составе систем и установок.
Обеспечивает высокую, надежность, имеет малые габариты, массу, низкое энергопотребление, невысокую стоимость. Заменяет приборы Г5-54, Г5-63.
Основные данные Г5-88
• Период повторения;
- 1 мкс - 1 с (одинарные импульсы);
- 2 мкс - 1 с (парные импульсы)
• Длительность импульсов 0,1 мкс - 1 с
• Амплитуда импульсов (Rн = 500 Ом) 1 мВ - 100 В
• Временной сдвиг:
- основного импульса относительно синхроимпульса 0 - 2000 мкс
- второго импульса пары относительно первого 2 - 2000 мкс
• Длительность фронта, не более: 50 нс (до 60 В); 100 нс (более 60 В)
• Длительность среза, нс более: 100 нс (до 60 В); 150 нс (более 60 В)
• Неравномерность вершины и исходного уровня 5%
• Пределы основной погрешности установки параметров ±10%
