Назначение
Газоанализатор предназначен для непрерывного автоматического измерения содержания растворенного кислорода в питательной воде котлоагрегатов, в ходе контроля водно-химического режима энергоблоков.

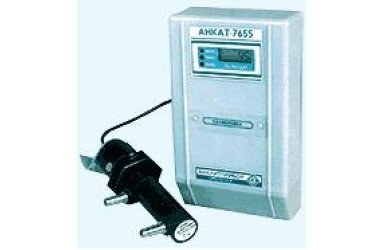

Тип газоанализатора - стационарный непрерывного контроля с выносным датчиком.
Способ забора пробы - проточный.
Принцип действия газоанализатора - электрохимический (амперометрический).
Исполнение газоанализатора – общепромышленное, степень защиты корпуса от пыли и влаги – IP54.
Газоанализатор обеспечивает
- индикацию в цифровой форме показаний концентрации кислорода с единицей младшего разряда, равной 1 мкг/дм3
- регулировку чувствительности (калибровку)
- сигнализацию превышения температуры пробы, повреждения (разгерметизации блока датчика), отсутствие сигнала с датчика
Базовый комплект поставки:
- газоанализатор
- комплект ЗИП
- ведомость ЗИП
- техническая документация
Дополнительная комплектация:
- для снижения температуры анализируемой воды холодильник с водяным охлаждением ХК-3
- баллоны с поверочными газовыми смесями.
Характеристики:
| Диапазоны измерений, мкг/л: | |
| 0 - 50 | Диапазон показаний 0 - 60 |
| 0 - 100 | Диапазон показаний 0 - 120 |
| 0 - 1000 | Диапазон показаний 0 - 1200 |
| Основная приведенная погрешность, %, не более: | |
| для диапазона 0-50 | ± 15 |
| для диапазона 0-100 | ± 10 |
| для диапазона 0-1000 | ± 5 |
| Время прогрева анализатора, мин, не более | 15 |
| Время установления показаний, мин, не более | 3 |
| 2 унифицированных выходных сигнала, мА (переключаются) | 0 - 5 |
| Состав анализируемой среды: | |
| - железо, мкг/л | до 1000 |
| - медь, мкг/л | до 200 |
| - борная кислота, г | до 12 |
| - гидроксид калия, мг/л | до 16 |
| - аммиак, мг/л | до 60 |
| - рН | от 4 до 12 |
| Температура окружающей среды, ° С | +10 - +45 |
| Параметры анализируемой среды* (через датчик) | |
| - температура, ° С | от +10 до +50 |
| - расход, л/час | от 8 до 50 |
| Напряжение питания (постоянное) | 22 – 38 В |
| Потребляемая мощность, ВА | 6 |
| Габариты, мм: | |
| - модуль анализатора | 250х62х145 |
| - блок датчика | D=85; L=250 |
| Масса, кг: | |
| - модуль анализатора | 0,95 |
| - блок датчика | 0,75 |
| Срок службы, лет, не менее, | |
| - для датчика | 101,5 |
| *Давление анализируемой воды равно атмосферному для указанных условий эксплуатации |
