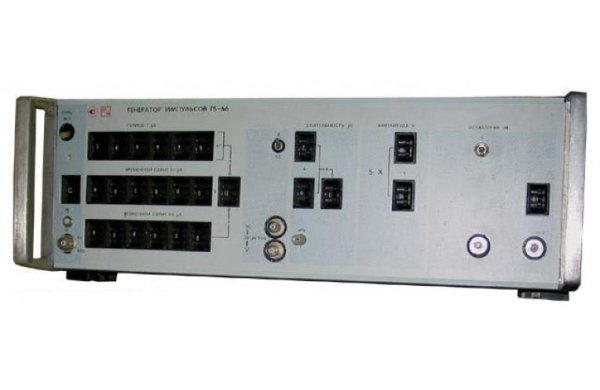

Генератор Г5-66
Генератор Г5-66 предназначен для регулировки и испытания импульсной и другой радиоэлектронной аппаратуры.Прибор Г5-66 применяется в лабораторных и цеховых условиях.
Особенности генератора Г5-66:
Универсальный широкодиапазонный генератор импульсов с прецизионным периодом, длительностью и временным сдвигом.
Предусмотрена возможность дистанционного управления всеми параметрами и переключением режимов.
| Технические характеристики | |
| Амплитуда основных импульсов (50 Ом), В | 0,5 - 50 |
| Погрешность установки амплитуды | 0,1 U |
| Длительность импульсов: в режиме I в режиме II, мкс |
20 нс - 50 мс |
| Погрешность установки длительности: в режиме I в режиме II |
0,1 t + 3 нс |
| Длительность фронта, нс | Не более 10 |
| Длительность среза, нс | Не более 20 |
| Выброс на вершине и в паузе, неравномерность вершины и исходного уровня в паузе между импульсами, % | Не более 5 |
| Период повторения одинарных импульсов | 100 нс - 10 с |
| Период повторения парных импульсов | 1 мкс - 10 с |
| Погрешность установки периода повторения | 10-4 Т |
| Временной сдвиг (задержка) основного импульса относительно синхроимпульса при внутреннем запуске | 0 - 9999990 мкс |
| Временной сдвиг (задержка) основного импульса относительно синхроимпульса при внешнем запуске | 0 - 999999 мкс |
| Погрешность установки временного сдвига при внутреннем запуске | 10-6 D + 3 нс |
| Погрешность установки временного сдвига внешнем запуске | 10-6 D + 10 нс |
| Временной сдвиг (задержка) второго импульса пары при внутреннем запуске | 0,2 - 9999990 |
| Временной сдвиг (задержка) второго импульса пары при внешнем запуске | 0,2 - 999999 |
| Погрешность установки временного сдвига | 10-6 D + 10нс |
| Напряжение питания | 220, 115 В; 50, 400 Гц |
| Потребляемая мощность | 200 В*А |
| Габаритные размеры | 488 х 170 х 480 мм |
| Масса | 20 кг |
| Гарантия | 1 год |
