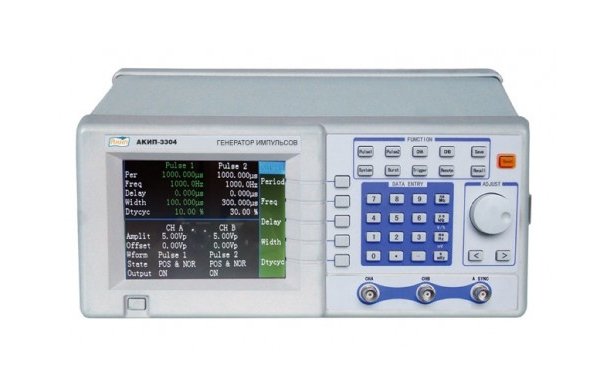

Генератор импульсов АКИП-3304

Артикул: 1-13459

ВРЕМЕННЫЕ ПАРАМЕТРЫ
• Вид выходного сигнала: Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность
• Временные параметры:
  • Период следования 20 нс…10000 с
  • Длительность импульса и задержка 5 нс…10000 с
АМПЛИТУДНЫЕ ПАРАМЕТРЫ
• Каналы: 2 канала с регулируемой амплитудой, 1 канал ТТЛ
• Диапазон амплитуды:
  • Канал А: ±(10 мВпик…5 Впик) на нагрузке 50 Ом
  • Канал В: ± (10 мВпик…5 Впик) на нагрузке 50 Ом
  • Канал С: ТТЛ-уровень
• Разрешение: 10 мВпик
ВЫСОКОВОЛЬТНЫЙ УСИЛИТЕЛЬ
• Входное сопротивление: 50 Ом
• Выходное напряжение: ±50 Впик (до 1 МГц), коэф. усиления х10
• Выходной ток: 100 мА

ОБЩИЕ ДАННЫЕ
• Размеры: 254 х 103 х 384 мм
• Вес: 3 кг (без усилителя)




Генератор импульсов АКИП-3304


• Технология прямого цифрового синтеза
• Высокая точность установки временных параметров 5*10-5
• Три выходные канала
• Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом
• Диапазон частот от 0,1 мГц до 50 МГц
• Встроенный усилитель до 50 В
• Регулировка смещения (± 5 В)
• Вход внешней опорной частоты
• Индикатор ЖКИ 5,7 дюймов




Технические данные
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ВРЕМЕННЫЕ ПАРАМЕТРЫ Вид выходного сигнала Синхроимпульс, одиночный или парный импульс, отрицательная логика,
положительная логика, отрицательная полярность, положительная
полярность
Временные параметры Период следования 20 нс…10000 с
Длительность импульса и задержка 5 нс…10000 с
Разрешение 5 нс при временном интервале менее 4 с
10 мкс при временном интервале более 4 с
Погрешность установки
временного интервала
±(5*Т*10-5 + 5 нс)
Погрешность опорного
источника частоты
±5*10-5
Время нарастания/спада Не более 10 нс
Вход внешней опорной частоты 5 и 10 МГц, 0,5 В скз
АМПЛИТУДНЫЕ ПАРАМЕТРЫ Каналы 2 канала с регулируемой амплитудой, 1 канал ТТЛ
Диапазон амплитуды Канал А: ±(10 мВпик…5 Впик) на нагрузке 50 Ом
Канал В: ± (10 мВпик…5 Впик) на нагрузке 50 Ом
Канал С: ТТЛ-уровень
Разрешение 10 мВпик
Погрешность установки амплитуды ±(2% + 25 мВпик)
Диапазон смещений ±(10 мВ…5В) на нагрузке 50 Ом
Разрешение 10 мВ
Погрешность установки смещения ±(5% + 25 мВ)
Внутреннее
сопротивление выхода
50 Ом
СИНХРОЗАПУСК Режимы Внутренний, внешний, однократный
Диапазон частот внешнего
синхросигнала
1 Гц…10 МГц (меандр)
Диапазон уровней
внешнего синхросигнала
1 Впик…20 Впик
Сопротивление входа
внешней синхронизации
Более 100 кОм
ВЫСОКОВОЛЬТНЫЙ УСИЛИТЕЛЬ Входное сопротивление 50 Ом
Выходное напряжение ±50 Впик (до 1 МГц), коэф. усиления х10
Выходной ток 100 мА
ОБЩИЕ ДАННЫЕ Дисплей Индикатор ЖКИ 5,7 дюймов
Напряжение питания 230 В (± 15 %), 50 / 60 Гц, 50 Вт
Размеры 254 х 103 х 384 мм
Вес 3 кг (без усилителя)
