Генератор импульсов прямоугольной формы микросекундного диапазона
Является лабораторным измерительным прибором и представляет собой источник импульсных сигналов с прецизионным периодом повторения и временным сдвигом.

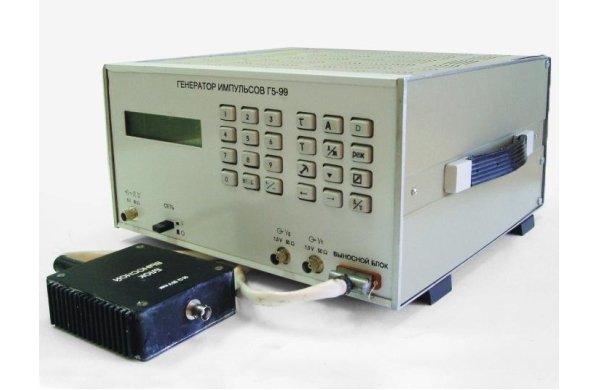

Генератор состоит из двух блоков:
- собственно генератор
- выносной блок
Основные технические характеристики:
|
Длительность основного импульса положительной или отрицательной полярности
|
20 нс – 50 мс
|
|
Амплитуда на внешней нагрузке с сопротивлением 50 ± 1 Ом
|
0,5 В – 50 В
|
|
Период повторения
|
0,5 мкс – 10 с
|
|
Временной сдвиг относительно синхроимпульса
|
0 – 5 с
|
|
Длительность фронта
|
≤ 10 нс
|
|
Длительность среза
|
≤ 20 нс
|
|
Минимальная скважность
|
20
|
|
Режим запуска
|
- внутренний
- внешний
- однократный
|
|
Режим парных импульсов
|
|
|
Два синхроимпульса V0 , V1
|
|
|
Основные погрешности
|
|
Длительности при: t = 100 нс – 50мс
t = 20 нс – 99нс
Амплитуды
Периода следования
Временного сдвига
|
± (0,03 t + 6 нс)
± (0,1 t + 10 нс)
± 0,1 А
± 1· 10-6 Т
± (3 · 10-6Д + 10нс)
|
|
|
