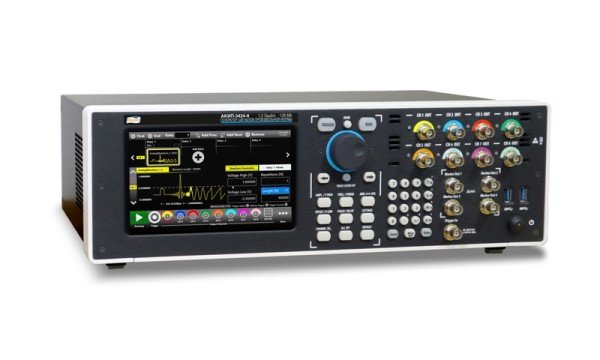

Генератор сигналов произвольной формы АКИП-3424-2

Артикул: 1-381161

  • Количество каналов: 2
  • Цифровой выход: опция - 8
  • Частотный диапазон ОТ: 1 мкГц
  • Частотный диапазон ДО: 300 ГГц
  • Опорный генератор (погрешность установки частоты): ±2×10-6

Приборы серии АКИП-3424 представляют собой многофункциональные генераторы сигналов, которые объединяют несколько функций в одном приборе, включая функциональный генератор, генератор сигналов произвольной формы, генератор цифровых последовательностей.

Генераторы серии АКИП-3424 сочетают в себе гибкость аппаратной части за счет комбинации двух технологий, улучшенного режима DDS для создания сигналов специальной формы и TrueArb для создания сигналов произвольной формы.

Режим сигналов специальной формы (AFG) позволяет пользователю быстро вносить изменения в параметры сигнала, создавать или дополнять существующие формы сигналов в упрощенной форме.

Режим создания сигналов произвольной формы (AWG) позволяет пользователю создавать сложные волновые формы аналоговых и цифровых сигналов и шаблонов, вставлять их в последовательность, применять циклы и переходы.

Режим последовательных данных (PAT) предназначен для генерации потока двоичной информации. До 8 аналоговых каналов потока данных, режим генерации псевдослучайной двоичной последовательности (PRBS)

Ключевые возможности и сферы применения генератора СПФ АКИП-3424:

  • Память до 2 МБ / 64 МБ /128 МБ на канал в зависимости от исполнения
  • Режим формирования произвольного сигнала (до 16384 сегментов)
  • До 32 аналоговых и 128 цифровых полностью синхронизированных каналов.
  • Генератор кодовых последовательностей.
  • Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ
  • Возможность использования в системах цифровой модуляции для создания I/Q-сигналов.
  • Опциональный высоковольтный выход (до 12 Впик-пик) на нагрузке 50 Ом и смещением до ± 2,5 В.
  • Высота 3U, возможность монтажа в 19” стойку (опция)

Применение: автомобильная промышленность, интернет вещей (IoT) и индустрия 4.0

Современные автомобили включают в себя множество сложных электронных блоков управления (ЭБУ) с очень чувствительными электронными компонентами. ЦАП с 14-битным вертикальным разрешение в сочетании с высокой частотой дискретизации и опциональным диапазоном выходного уровня 12 Впик-пик (24 Впик-пик при высокоомной нагрузке) делают генераторы серии АКИП-3424 незаменимыми инструментами для успешного решения новых задач тестирования в автомобильной промышленности.

Беспроводные технологии являются движущей силой следующей промышленной революции, выводя производительность и эффективность на новый уровень. Производство становится более интеллектуальным, гибким и динамичным. В результате беспроводная связь становится еще более критичной для бизнеса, что приводит к очень высоким требованиям в отношении надежности, времени ожидания и безопасности.

Новая серия генераторов АКИП-3424 в полной мере отвечает данным требованиям и дает возможность имитировать сложные I/Q-модулированные сигналы для моделирования, разработки и тестирования беспроводных устройств или работы в приложениях Интернета Вещей (IoT) и индустрии 4.0.

Особенности:

  • Эмуляция сигналов шин CAN, CAN-FD, LIN, Flexray, SENT для поиска и устранения неисправностей.
  • Эмуляция сигналов шин 100BASE-T1, 1000BASE-T1, BroadR-Reach для тестирования на устойчивость к помехам.
  • Тестирование электронных компонентов при низком напряжении используемых в автомобилях.
  • Имитация сигналов датчиков, генерация сигнала на основе реально собранных данных с помощью осциллографов высокого разрешения.
  • Эмуляция сигналов полупроводниковых структур (МОП, MOSFET) для тестирования и определения оптимальных характеристик.
  • Эмуляция амплитудного сигнала управления затвором MOSFET для определения характеристик и оптимизации MOSFET
  • Тестирование датчиков MEMS (акселерометры и гироскопы) напряжение до 24 В и временем нарастания сигнала 2,5 нс.

Генератор сигналов произвольной формы АКИП-3424-2



Количество каналов 2
Цифровой выход опция – 8
Частотный диапазон ОТ 1 мкГц
Частотный диапазон ДО 300 МГц
Опорный генератор (погрешность установки частоты) ±2×10-6
Выходной уровень (минимум) 5 мВпик-пик
Выходной уровень (максимум) 6 Впик-пик (опция 12 Впик-пик)
Выходной импеданс (Ом) 50
ЦАП (бит) 14
Память (СПФ) 2 МБ
Виды модуляции АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ
ГКЧ Да
Пакетный режим Да
Экран (см, разрешение) сенсорный, 17,8 см, 1024х600
Особенности Генератор 3 в 1 – функциональный генератор, генератор сигналов произвольных форм, генератор кодовых последовательностей (опция). Частота дискретизации до 1,2 ГГц. Маркерный выход. Высота 3U, возможность монтажа в 19” стойку.
Интерфейс USB, LAN



Генераторы сигналов произвольной формы АКИП-3424



Характеристики АКИП-3424-2 АКИП-3424-4 АКИП-3424-8
Аналоговые каналы 2 4 8
Цифровые каналы 8 - опция 8/16 – опция 8/16/32 – опция
Частотный диапазон 1 мкГц – 300 МГц
Частота дискретизации 1,2 ГГц
ЦАП 14 бит
Память 2 МБ (опция – 64 МБ, 128 МБ)
Выходной уровень 50 Ом
0 … 6 Впик-пик (опционально до 12 Впик-пик)
Высокоомный выход
0 … 12 Впик-пик (опционально до 24 Впик-пик)
