Назначение
При заказе термогигрометра оговаривается наличие и тип выходов блока индикации(токовые 4-20 или 0-5 мА, цифровой RS232 или RS485 или без выходов), тип преобразователя влажности ДВ2ТСМ-1Т-4П(исполнение А и В), длина кабеля между измерительным преобразователем и блоком индикации, тип пробоотборного устройства ПДВ для преобразователя ДВ2ТСМ-1Т-4П-В.
Комплектность поставки термогигрометра Ива-6Б с преобразователем ДВ2ТСМ-1Т-4П
Базовый комплект поставки:
Предназначен для измерения влагосодержания неагрессивных технологических газов и сжатого воздуха.
Области применения
- системы безопасности атомных электростанций;
- оборудование осушки воздуха и технологических газов;
- измерение влажности элегаза в элегазовом электротехническом оборудовании;
- контроль влажности газа на входе озонатора;
- измерение влажности защитной атмосферы в металлургической промышленности;
- контроль влажности в осушаемых гермообъемах.
Особенности конструктивного исполнения

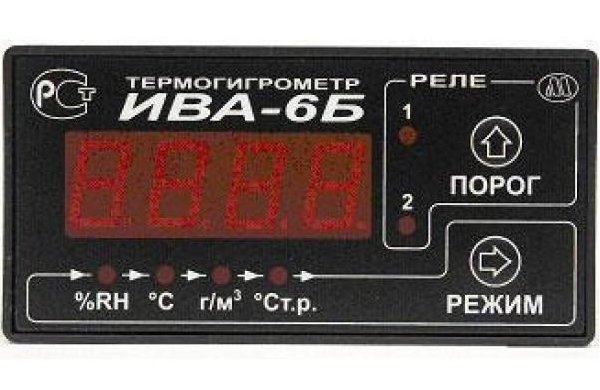

Термогигрометр состоит из блока индикации и измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-4П.
Щитовое исполнение блока индикации с лицевой панелью 48х96 мм, питание ~220В 15%, 50 Гц
Измерительный преобразователь подключается к блоку индикации трехпроводным кабелем длиной до 300 м
Термогигрометр может комплектоваться пробоотборным устройством серии ПДВ.
В гигрометре предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДВ2ТСМ-1Т-4П-А в составе ПДВ-8) или устанавливаются "вручную".
Для устранения влияния дрейфа градуировочной характеристики на точность измерения низких значений относительной влажности в преобразователе ДВ2ТСМ-1Т-4П применена технология Автокоррекция дрейфа характеристик сенсора. Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.
Широкий диапазон измерения влажности газа - от -70 до +40°С точки росы.
Термогигрометр рассчитывает величину точки росы (инея) анализируемого газа на основе измеренных значений относительной влажности и температуры. Погрешность измерения температуры точки росы зависит от точки росы анализируемого газа и его температуры.
Измерительный преобразователь ДВ2ТСМ-1Т-4П имеет встроенную функцию защиты сенсора от переувлажнения для устранения дрейфа градуировочной характеристики при длительном воздействии высокой влажности, характерного для емкостных сенсоров влажности. При высокой относительной влажности (более 85%) включается подогрев чувствительного элемента, в результате чего относительная влажность газа области размещения сенсора не превышает 85%.
Термогигрометр имеет два релейных выхода (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу.
Возможность установки двух гальванически развязанных программируемых токовых выходов (0-5 или 4-20 мА) или цифрового выхода (RS232 или RS485) с протоколом обмена MODBUS.
Обозначение термогигрометра Ива-6Б при заказе
| 1 | 2 | 3 | 4 | ||
| ИВА-6Б | -Х | с преобразователем ДВ2ТСМ-1Т-4П | -Х | -Х | с пробоотборным устройством |
1 - тип выходного сигнала:
Т5 - два токовых выхода 0-5 мА;
Т20 - два токовых выхода 4-20 мА;
RS232 - цифровой выход RS232;
RS485 - цифровой выход RS485.
2 - Конструктивное исполнение измерительного преобразователя (А или В ).
3 - Длина кабеля между измерительным преобразователем и блоком индикации, м. Стандартная длина - 4 м. Максимальная длина - 300 м.
4 - тип пробоотборного устройства для преобразователя ДВ2-ТСМ-1Т-4П-В.
Измерительный преобразователь ДВ2ТСМ-1Т-4П-А поставляется только в составе ПДВ-8.
Пример обозначения термогигрометра при заказе: ИВА-6Б-T20 с преобразователем ДВ2ТСМ-1Т-4П-В-20 м с пробоотборным устройством ПДВ-4 - термогигрометр ИВА-6Б с двумя токовыми выходами 4-20 мА с преобразователем ДВ2ТСМ-1Т-4П-В с соединительным кабелем длиной 20 метров и пробоотборным устройством ПДВ-4.
| № | Наименование изделия или документа | Примечание |
| 1 | Блок индикации "Ива-6Б" | см. прим. 1 |
| 2 | Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-4П | см. прим. 2 |
| 3 | Пробоотборное устройство ПДВ-3 | см. прим. 3 |
| 4 | Пробоотборное устройство ПДВ-4 | см. прим. 4 |
| 5 | Пробоотборное устройство ПДВ-6 | см. прим. 5 |
| 6 | Пробоотборное устройство ПДВ-7 | см. прим. 6 |
| 7 | Пробоотборное устройство ПДВ-8 | см. прим. 7 |
| 8 | Пористый защитный колпачок из спеченной нержавеющей стали (поры около 25 мкм) | см. прим. 8 |
| 9 | Пористый защитный колпачок из фторопласта (поры около 1 мкм) | см. прим. 8 |
| 10 | Соединительный кабель см. прим. 9 | |
| 11 | Руководство по эксплуатации | |
| 12 | Компакт-диск с программным обеспечениемдля термогигрометра "Ива-6Б" | см. прим. 10 |
| 13 | Кабель для подключения измерительных преобразователей ДВ2ТСМ к ПК | см. прим. 11 |
| 14 | Упаковка |
Примечание 1.
При заказе термогигрометра оговаривается наличие токовых выходов и их диапазон (0-5 или 4-20 мА), наличие цифрового выхода и его тип (RS-232 или RS-485).
Примечание 2.
Исполнение преобразователя оговаривается при заказе термогигрометра. Измерительный преобразователь ДВ2ТСМ-1Т-4П-А поставляется только в составе пробоотборного устройства ПДВ-8.
Примечание 3.
Пробоотборное устройство ПДВ-3 предназначено для подключения измерительного преобразователя ДВ2ТСМ-В к газовой магистрали при контроле сжатого воздуха с классом чистоты по влажности 2-6 (температура точки росы (инея) -70…+10°С при давлении 7 бар). Преобразователь находится при рабочем давлении до 10 бар. Поставляется по согласованию с Заказчиком.
Примечание 4.
Пробоотборное устройство ПДВ-4 предназначено для подключения измерительного преобразователя ДВ2ТСМ-В к газовой магистрали при контроле сжатого воздуха с классом чистоты по влажности 3-6 (температура точки росы (инея) -40…+10°С при давлении 7 бар). Преобразователь находится при атмосферном давлении. Входное давление до 10 бар. Поставляется по согласованию с Заказчиком.
Примечание 5.
Пробоотборное устройство ПДВ-6 предназначено для подключения измерительного преобразователя ДВ2ТСМ-В к газовой магистрали при контроле сжатого воздуха с классом чистоты по влажности 3-6 (температура точки росы (инея) -40…+10°С при давлении 7 бар). Преобразователь находится при атмосферном давлении. Входное давление до 10 бар. Применяется в условиях, когда возможно ухудшение качества сжатого воздуха и образование конденсата. Поставляется по согласованию с Заказчиком.
Примечание 6.
Пробоотборное устройство ПДВ-7 предназначено для подключения измерительного преобразователя ДВ2ТСМ-В к газовой магистрали при контроле сжатого воздуха с классом чистоты по влажности 2-6 (температура точки росы (инея) -70…+10°С при давлении 7 бар). Преобразователь находится при атмосферном давлении. Входное давление до 10 бар. Включает конденсатоотводчик с входным фильтром 5 мкм. Применяется в условиях, когда возможно ухудшение качества сжатого воздуха и образование конденсата. Поставляется по согласованию с Заказчиком.
Примечание 7.
Пробоотборное устройство ПДВ-8 предназначено для подключения измерительного преобразователя ДВ2ТСМ-1Т-4П-А к газовой магистрали при контроле сжатого воздуха с классом чистоты по влажности 2-6 (точка росы -40…+10°С при давлении 7 бар). Преобразователь находится при рабочем давлении до 10 бар. Поставляется по согласованию с Заказчиком.
Примечание 8.
Пористый защитный колпачок из спеченной нержавеющей стали (поры около 25 мкм) устанавливается, если преобразователь ДВ2ТСМ-1Т-4П поставляется без пробоотборного устройства. В остальных случаях устанавливается колпачок из пористого фторопласта. Предназначены для стабилизации теплового режима и защиты сенсоров влажности и температуры от механических повреждений.
Примечание 9.
Длина соединительного кабеля оговаривается при заказе термогигрометра. Стандартная длина кабеля 4 м.
Примечание 10.
Поставляется с термогигрометром с цифровым выходом.
Примечание 11.
Поставляется по согласованию с Заказчиком. Предназначен для ввода градуировочных характеристик в измерительные преобразователи при их юстировке.
- измерительный блок ИВА-6Б
- преобразователь ДВ2ТСМ-1Т-4П-В
- РЭ и паспорт - поверка
Дополнительная комплектация:
- Т5 - два токовых выхода 0-5 мА
- Т20 - два токовых выхода 4-20 мА
- RS232 - цифровой выход RS232
- RS485 - цифровой выход RS485
- пробоотборные устройства ПДВ-3, ПДВ-4, ПДВ-5, ПДВ-6 или ПДВ-7
- пористый защитный колпачок из спеченной нержавеющей стали (поры около 25 мкм)
- защитный колпачок из нержавеющей стали с пористым фильтром из фторопласта (поры около 1 мкм)
- соединительный кабель ШТЛ-2 необходимой длины
- переходная втулка для установки измерительного преобразователя в рабочую камеру образцового генератора влажного газа "Родник-2
| Диапазон измерений относительной влажности, %: | 0…75* |
| Диапазон измерений температуры, °С | 0…+60 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности, при 20±2 °С, % (П - показания преобразователя, %): | |
| - в диапазоне от 0 до 10% | ±(0,025+0,0875П)** |
| - в диапазоне от 10 до 75% | ±(0,7%+0,02П) |
| Пределы допускаемой основной абсолютной погрешности измерения температуры, °С | ±0,5 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности, при изменении температуры на 10°С, % (П - показания преобразователя, %): | |
| - в диапазоне от 0 до 10% | ±(0,05+0,045П) |
| - в диапазоне от 10 до 50% | ±(0,5+0,01П) |
| - в диапазоне от 50 до 98% | ±1 |
| Постоянная времени, мин, не более | |
| - по относительной влажности | 5 |
| - по температуре | 5 |
| Габаритные размеры блока индикации, мм, не более: | 48×96×102 |
| Масса термогигрометра, кг, не более | 0,8 |
| Межповерочный интервал, мес | 12 |
| * - верхний диапазон измерения относительной влажности ограничивается имеющейся в преобразователе функцией защиты сенсора от переувлажнения; | |
| ** - пределы допускаемой основной абсолютной погрешности измерения относительной влажности в диапазоне от 0 до 10% гарантируются при периодическом выполнении процедуры автокоррекции преобразователя |
