Назначение

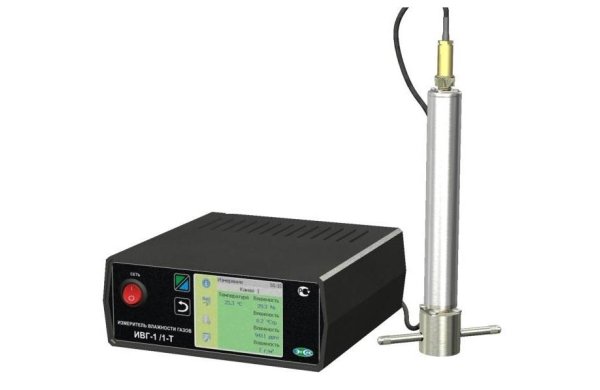

Гигрометр ИВГ-1/Х-Т-4Р-2А (3) предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации влажности неагрессивных газов. Гигрометр может применяться в различных отраслях промышленности, медицине, энергетике и научных исследованиях.
Достоинства
- цветной графический дисплей (3") с сенсорным управлением;
- интерфейсы связи с компьютером RS-485, RS-232, USB;
- протокол Modbus RTU;
- интуитивно понятный интерфейс;
- объем памяти статистики не менее 715 тысяч точек записи;
- принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
- наличие двух унифицированных аналоговых выходов 4...20, 0...5, 0...20 мА;
- наличие четырех встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие нескольких режимов управления: логическое, по гистерезису;
- отображение параметров регулирования на дисплее блока измерения;
- измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3;
- возможность подключения датчика давления ИПД;
- расстояние от измерительного блока до преобразователя может быть до 1000 метров;
- возможность объединения приборов в измерительную сеть.
| Диапазон измерения микровлажности, °Ст.р. | -80...0 |
| Абсолютная погрешность измерения микровлажности, °Ст.р. | ±2 |
| Температура анализируемого газа, °С | -20…+40 |
| Давление анализируемого газа, атм, не более (для исполнений Д1 / Д2 / Д3) | 25 / 160 / 400 |
| Единицы представления влажности | °С по т.р., % отн. влажн., ppm, мг/м3 |
| Рекомендуемый расход анализируемого газа, л/ч | 20...60 |
| Питание прибора, В | 220±22 В, 50±1 Гц |
| Потребляемая прибором мощность, Вт, не более | 15 |
| Тип индикатора | ТFT 240*320, 65535 цветов, резистивная сенсорная панель |
| Количество точек автоматической статистики, не менее | 715000 |
| Длина кабеля для подключения первичного преобразователя к блоку измерения, м | 1000 |
| Возможность подключения датчика давления | да |
| Интерфейс связи с компьютером | RS-232, RS-485, USB |
| Нагрузочная способность реле | 7 А при 220 В |
| Диапазон изменения выходного тока, мА | 0...5, 0...20, 4...20 |
| Дискретность изменения выходного тока, мкА | 19,5 |
| Максимальное сопротивление нагрузки, Ом | 300 |
| Масса блока измерения, кг, не более | 1 |
| Габаритные размеры блока измерения, мм | 178х220х75 |
| Масса измерительного преобразователя влажности, кг, не более | 0,4 |
| Рабочие условия применения блока измерения: | |
| — температура воздуха, °С | -20...+50 |
| — относительная влажность, % (без конденсации влаги) | 10...95 |
| — атмосферное давление, кПа | 84...106 |
| Рабочие условия применения первичного преобразователя: | |
| — температура воздуха, °С | -20...+40 |
| — относительная влажность, % (без конденсации влаги) | 10...95 |
| — атмосферное давление, кПа | 84...106 |
| Рабочие условия измерительного преобразователя давления: | |
| — температура воздуха, °С | +5...50 |
| — относительная влажность, % (без конденсации влаги) | 10...95 |
| — атмосферное давление, кПа | 84...106 |
| Средний срок службы, лет | 5 |
