Гигрометр ИВА-8 предназначен для измерения температуры точки инея воздуха, азота, инертных и других неагрессивных газов.
Области применения:
При проведении технологических процессов в электронной, химической, электротехнической промышленности и т.д.
Конструктивные особенности:

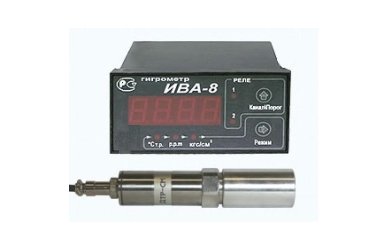

| • | Гигрометр ИВА-8 состоит из блока индикации и измерительного преобразователя температуры точки инея ДТР-СМ | |
| • | Щитовое исполнение блока индикации с выносным измерительным преобразователем | |
| • | Измерительный преобразователь температуры точки инея подключается к блоку индикации гигрометра ИВА-8 трехпроводным кабелем длиной до 100 м | |
| • | Возможность подключения к гигрометру ИВА-8 до двух измерительных преобразователей температуры точки инея к одному блоку индикации | |
| Представление измеренного значения влажности газа в различных единицах: | ||
| • | температура точки инея (°С) | |
| • | объемная концентрация (ppm) | |
| • | Наличие до двух релейных выходов (5 А, ~220 В) с программируемыми порогами срабатывания по задаваемым параметрам (точка росы, объемная концентрация, давление) и измерительным каналам | |
| • | Возможность установки двух токовых выходов (0...5 или 4...20 мА по любому из параметров и измерительных каналов в задаваемом диапазоне изменения параметра) или цифрового выхода (R232 или RS485) | |
| • | Комплектуется пробоотборными устройствами ПДВ. | |
Технические характеристики:
| Диапазон измерений температуры точки инея, °С | -80(-96*)...-20 | |
| Абсолютная погрешноcть измерения , °С, не более | ±2 | |
| Постоянная времени при расходе газа 1л/мин, мин., не более | 5 (15**) | |
| Разрешающая способность показаний индикатора, °С | 0,1 | |
| Рабочие условия эксплуатации | температура блока индикации, °С | 0...+50 |
| температура измерительный преобразователей, °С | 0...+35 | |
| относительная влажность, % | 30...80 | |
| атмосферное давление, кПа | 84...106,7 | |
| избыточное давление анализируемого газа, кгс/см² | -0,8...8 (20**) | |
| Потребляемая мощноcть, Вт, не более | 5 | |
| Габаритные размеры блока индикации/измерительного преобразователя точки росы, мм, не более | 48×96×102/ Ø30×105 | |
| Масса, кг, не более | 1 | |
