Назначение
Подключение измерительного преобразователя температуры точки инея к магистрали с анализируемым газом осуществляется с помощью пробоотборных устройств серии ПДВ.
Предназначен для измерения температуры точки инея воздуха, азота, инертных и других неагрессивных газов, используемых при проведении технологических процессов в электронной, химической, электротехнической и других отраслях промышленности. Используется в оборудовании для осушки технологических газов и воздуха, в том числе глубокой осушки.
Конструктивное исполнение и функциональные возможности

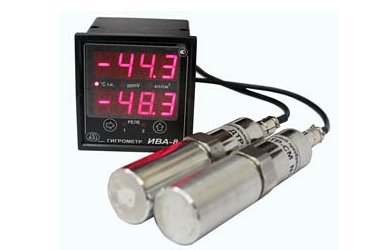

- гигрометр состоит из блока индикации и измерительного преобразователя температуры точки инея ДТР-СМ;
- щитовое исполнение блока индикации;
- измерительный преобразователь температуры точки инея подключается к блоку индикации трехпроводным кабелем длиной до 100 м;
- возможность подключения до двух измерительных преобразователей температуры точки инея к одному блоку индикации;
- представление измеренного значения влажности газа в различных единицах: температура точки инея (°С) или объемная концентрация (ppm);
- наличие до двух релейных выходов (5А, ~220В) с программируемыми порогами срабатывания по задаваемым параметрам (точка росы, объемная концентрация, давление) и измерительным каналам; - возможность установки двух токовых выходов (0-5 или 4-20 мА - по любому из параметров и измерительных каналов в задаваемом диапазоне изменения параметра) или цифрового выхода (R232 или RS485).
Комплект поставки гигрометра
| Диапазон измерений температуры точки инея, °С | -80 (-96*)…-20 |
| Абcолютная погрешноcть измерения , °С (не более) | ±2 |
| Постоянная времени при расходе газа 1л/мин, мин (не более) | 5 (15**) |
| Разрешающая способность показаний индикатора, °С т.р. | 0,1 |
| Габаритные размеры гигрометра, мм (не более): | |
| - блока индикации | 48×96×102 |
| - измерительного преобразователя точки росы | Ø30×105 |
| Масса, кг (не более) | 1 |
| Потребляемая мощноcть, Вт (не более) | 5 |
| Рабочие условия применения гигрометра: | |
| - температура, °С: | |
| - блок индикации | 0…+50 |
| - измерительные преобразователи | 0…+35 |
| - относительная влажность, % | 30…80 |
| - атмосферное давление, кПа | 84…106,7 |
| - избыточное давление газа, кгс/см² | -0,8…8 (20**) |
| * - специальное исполнение по требованию Заказчика | |
| ** - для расширенного диапазона |
