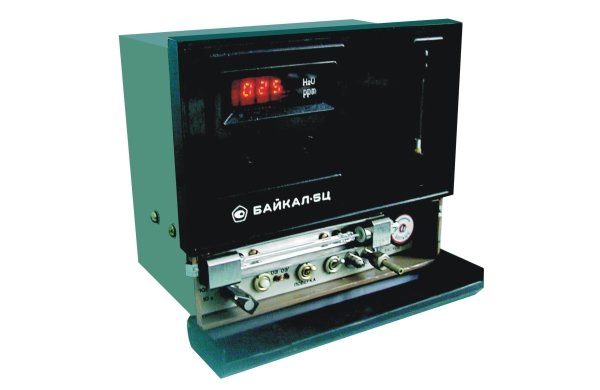

Предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой цифровой стационарный прибор непрерывного действия.
Принцип действия гигрометра основан на кулонометрическом методе измерения.
Гигрометр используется в химической, нефтехимической промышленности, на предприятиях по производству полимерных материалов, полупроводников, микросхем, микроконтроллеров, легированных сталей, а также в атомной промышленности и наземных космических объектах.
Принцип действия гигрометра основан на кулонометрическом методе измерения.
Гигрометр используется в химической, нефтехимической промышленности, на предприятиях по производству полимерных материалов, полупроводников, микросхем, микроконтроллеров, легированных сталей, а также в атомной промышленности и наземных космических объектах.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
• автоматическое устройство контроля и сигнализации о неисправности чувствительного элемента;
• устройство сигнализации о достижении заданного значения объемной доли влаги в анализируемом газе;
• возможность реализации альтернативной независимой поверки при отсутствии эталонов;
• устройство сигнализации о превышении влажности более 1000 млн-1.
• устройство сигнализации о достижении заданного значения объемной доли влаги в анализируемом газе;
• возможность реализации альтернативной независимой поверки при отсутствии эталонов;
• устройство сигнализации о превышении влажности более 1000 млн-1.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Гигрометр выпускается в 3-х исполнениях:
| Исполнение 1: | |
| Диапазон измерений объемной доли влаги | 0…1000 млн –1 (0… 750 мг/м3) |
| Основная приведенная погрешность: для области измерений от 0 до 200 млн –1 для области измерений от 200 до 1000 млн –1 |
±4% ±2,5% |
| Унифицированный выходной сигнал | 0…5 мА, 4…20 мА или 0…10 мВ |
| Исполнение 2: | |
| Диапазон измерений объемной доли влаги | 0…2000 млн –1 |
| Основная приведенная погрешность: для области измерений от 0 до 1000 млн –1 для области измерений от 1000 до 2000 млн –1 |
±4% ±2,5% |
| Унифицированный выходной сигнал |
0…5 мА; 4…20 мА или 0…10 мВ |
| Исполнение 3: | |
| Диапазоны измерений объемной доли влаги | 0…10; 0…100; 0…1000 млн –1 |
| Основная приведенная погрешность: для диапазона от 0 до 10 млн –1 для диапазона от 0 до 100 млн –1 для диапазона от 0 до 1000 млн –1 |
±6% ±4% ±2,5% |
| Унифицированный выходной сигнал для каждого диапазона измерений | 0…5 мА или 4…20 мА |
| Технические характеристики для всех исполнений: | |
| Время установления показаний, не более | 3 мин (для диапазона 0…10 млн –1 – 60 мин) |
| Общий расход анализируемого газа через гигрометр, не более | 1000 см 3/мин |
| Параметры анализируемого газа: температура давление |
+5…+50°С 200…1000 кПа (2…10 кгс/см2) |
| Температура окружающего воздуха | +5…+50°С |
| Потребляемая мощность в рабочем режиме, не более | 15 Вт |
| Габаритные размеры | 220×190×150 мм |
| Масса, не более | 4,5 кг |
| Средняя наработка на отказ, не менее | 20000 ч |
| Полный средний срок службы, не менее |
10 лет |
При заказе обязательно должны быть указаны:
• требуемый выходной сигнал (0...5 мА или 4,,,20 мА)
• состав анализируемого газа
• давление анализируемого газа
Гигрометр защищён патентом Российской Федерации, зарегистрирован в Государственном реестре средств измерений под №13216-02 и допущен к применению в Российской Федерации в качестве средства измерений.
Гигрометр может выпускаться в базовой и полной комплектации. Базовая комплектация включает в себя необходимые принадлежности для запуска прибора в работу. Полная комплектация включает в себя комплект запасных частей, комплект монтажных частей и принадлежностей.
