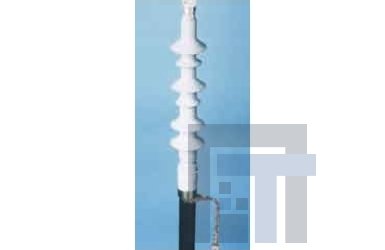

Холодноусаживаемая концевая муфта 3M Cold Shrink Quick Term II Серия 94-EB 6x-1

Артикул: 3-10479

Эти концевые муфты предназначены для наружной установки для всех одножильных кабелей с пластмассовой изоляцией, работающих под напряжением 12/20 кВ, в соответствии со стандартами VDE, IEC и TGL.




Снят с производства. По подбору замены обращайтесь к менеджерам компании.

Холодноусаживаемая концевая муфта 3M Cold Shrink Quick Term II Серия 94-EB 6x-1


Назначение

Эти концевые муфты предназначены для наружной установки для всех одножильных кабелей с пластмассовой изоляцией, работающих под напряжением 12/20 кВ, в соответствии со стандартами VDE, IEC и TGL.

Преимущества

• Цельнолитой холодноусаживаемый изолятор с интегрированным
рефракционным элементом регулирования электромагнитного поля
• Изолятор из силиконового каучука HTV, стойкий к токам утечки и
воздействию погодных факторов
• Компактная конструкция
• Равномерное радиальное прижимное давление
• Простота монтажа путем извлечения спиралевидного корда
• Широкий диапазон применения
• Технология холодной усадки не требует применения огня/нагрева и
специального инструмента, например, горелки для усадки
• Большая номенклатура выпускаемых изделий

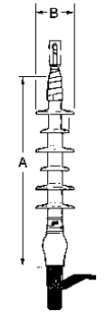

3M Серия 94-EB 6x-1




Характеристики
Тип кабеля Размеры кабеля Размеры, мм Обозначение
Максимальный диаметр над
оболочкой кабеля, мм
Диаметр над
изоляцией, мм
Сечение жил, мм2 А В
(А)ПвВ, (А)ПвП,
(А)ПвПг
23,0 - 35 ,0 16,0 - 28,5 25 - 95 330 69 94- EB 62-1
30,0 - 44 ,0 21,3 - 35 ,0 70 - 240 330 70 94- EB 63- 1
35 ,0 - 52,0 27,0 - 45 ,7 185 - 500 368 83 94- EB 64- 1




Соответствие стандартам

Соединительная муфта отвечает требованиям стандартов ГОСТ 13781.0-86 и МЭК 60502-4, а также стандартов VDE 0278, части 1, 4 и 5.


Комплект поставки

В комплект поставки входят 3 концевые муфты, а также все необходимые для монтажа детали, за исключением наконечника.
