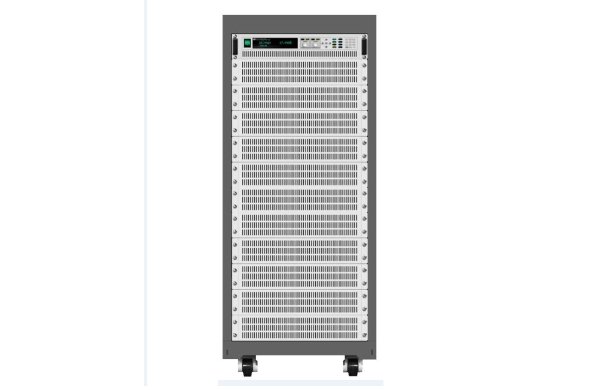

Импульсный источник питания постоянного тока АКИП-1154-360-240

Артикул: 1-358706

  • Один канал: выходное напряжение до 500 В, выходной ток до 240 А, макс. мощность до 24 кВт
  • Режим стабилизации тока, напряжения и мощности
  • Защита от перенапряжения, от перегрузки по току, по мощности и от перегрева
  • Регулироваемое время нарастания тока и напряжения

Основные режимы и интерфейсы



Источники питания АКИП имеют все необходимые режимы и функции: стабилизация тока (СС), напряжения (CV), мощности (CP), защиту от перенапряжения (OVP), от перегрузки по току (OCP), перегрузки по мощности (OPP) и от перегрева (OTP). Поддержка режима «ведущий-ведомый» позволяет использовать последовательный и параллельный способ соединения источников для увеличения выходной мощности. Функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК дает возможность пользователю запрограммировать прибор для проведения испытаний непосредственно с передней панели. Для подключения удаленной нагрузки по 4-х проводной схеме имеется вход обратной связи на задней панели.



Все модели поддерживают функцию регулировки времени нарастания/ спада тока и напряжения. Функция аналогового управления и мониторинга позволяет устанавливать выходные параметры с помощью внешнего напряжения (0…5 В/ 0…10 В) или сопротивления (0…5 кОм/ 0…10 кОм) и измерять выходной ток и напряжение с помощью внешних приборов. Штатно источники оснащены всеми необходимыми интерфейсами управления и связи с ПК: CAN, RS-232, GPIB, USB, LAN. Яркий вакуумно-флуоресцентный дисплей имеет пятиразрядные индикаторы тока и напряжения. Управление вентиляторами охлаждения ИП автоматическое, при повышении нагрузки скорость вращения увеличивается. Все модели ИП встраиваются в стойку 19", необходимый крепеж и монтажные элементы входят в комплект поставки.



Функция поглощения мощности



Особенностью моделей с индексом «А» является 2-х квадрантный режим работы («источник напряжения/ приемник тока») за счет встроенного блока поглощения мощности, а также предусмотрена возможность объединенной работы ИП с внешними блоками поглощения мощности серии IT-E500, которые, по сути, представляют собой электронную нагрузку. Такая комбинация обеспечивает возможность использования новинок для тестирования приложений с одновременным электропитанием потребителей мощностью до 30 кВт и рассеиванием поступающей на выход обратной мощности от нагрузки до 90 кВт. Это необычное решение предназначено для мощных (>10 кВт) источников питания постоянного тока с целью поддержания непрерывности переключения между двумя квадрантами мощности (рис 3) в зависимости от характера нагрузки (т.е. бесступенчатый переход (рис. 4) от функции «источник» электроэнергии к функции «потребитель»).



Уникальные особенности моделей с индексом «А» заключаются в наличии встроенных алгоритмов стандарта DIN40839 и ISO-16750-2 по формированию специализированных эпюр для тестирования автомобильных сетей, функции регулировки выходного сопротивления для теста батарей питания, а также функции моделирования выходной вольтамперной характеристики панели солнечных батарей (I-V кривой). Совокупность встроенных функций делает новые источники АКИП идеальным решением в качестве устройства непрерывного электропитания и рассеяния входной мощности для удовлетворения нужд тестирования устройств генерации и накопления энергии, а также в таких приложениях, как автомобильная электроника, солнечные батареи и фотоэлектрические установки (ФЭУ), мощные электродвигатели постоянного тока, аккумуляторы и т.д.



Модели ИП с индексом «А» обладают высокой скоростью нарастания и спада выходного напряжения (от 10 мс при максимальной нагрузке). Установка приоритета режима стабилизации тока или напряжения у этих моделей дает пользователю дополнительные возможности для проведения тестирования (ИП принудительно работает в заданном режиме независимо от характера нагрузки).



Для инженеров испытания объектов с высокой мощностью характеризуется их медленным выполнением (а значит длительностью проведения), высокой стоимостью работ, наличием нескольких разных операций в ходе тестов, а также сложностью манипуляций управления при этом. Технические ресурсы и параметры источников серий АКИП-1146(А)…1155(А) обеспечивает новый уровень производительности для испытаний мощных энергосистем и устройств.



Разработчикам и инженерам теперь не нужно беспокоиться о факторе возможного снижения производительности тестирования, вызванного классическим параллельным объединением нескольких блоков с целью получения увеличенной выходной мощности. Так, например, источник питания из линейки моделей с номиналом Pвых=30 кВт с лёгкостью сохраняет свою отличную эффективность в качестве готового автономного источника для питания 30 кВт нагрузки.



Новинки находятся на финальном этапе сертификационных испытаний для целей утверждения типа СИ (включение в Госреестр СИ РФ), они доступны для заказа.

  • Один канал: выходное напряжение до 500 В, выходной ток до 240 А, макс. мощность до 24 кВт
  • Режим стабилизации тока, напряжения и мощности
  • Защита от перенапряжения, от перегрузки по току, по мощности и от перегрева
  • Регулироваемое время нарастания тока и напряжения
  • Высокое разрешение до 10 мВ/ 10 мА
  • Автовыбор выходного диапазона
  • Возможность параллельного (до 8) объединения для увеличения выходной мощности
  • Создание и воспроизведение тестовых последовательностей без использования ПК
  • Подключение удаленной нагрузки по 4-х проводной схеме
  • Интерфейс аналогового управления
  • Интерфейсы: CAN, RS-232, GPIB, USB, LAN
  • Вакуумно-флуоресцентный индикатор тока и напряжения
  • Интеллектуальное управление вентилятором охлаждения
  • Исполнение корпуса: специализированная стойка 19?
