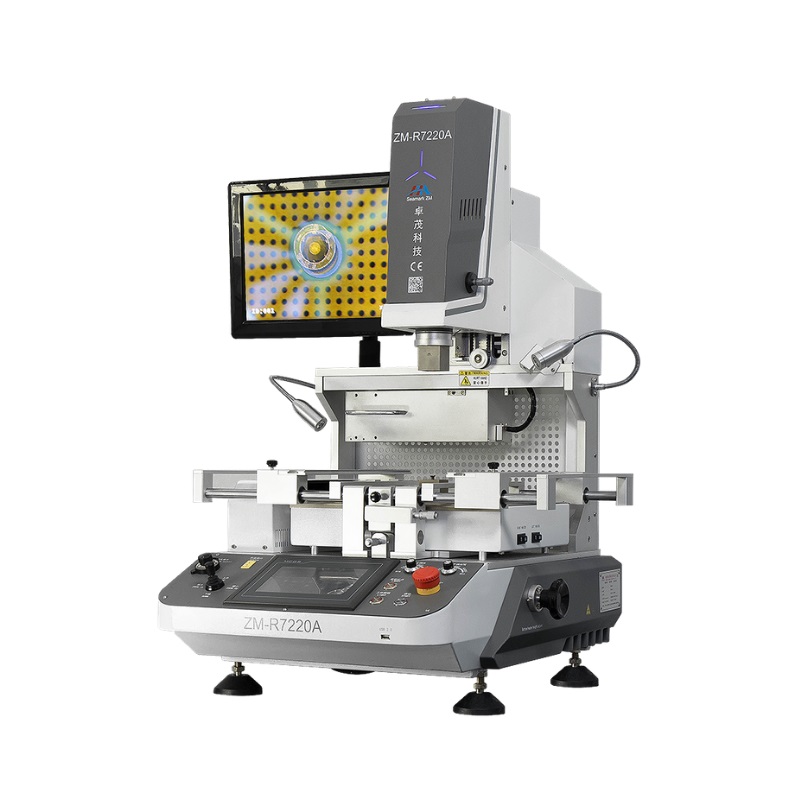

Основные характеристики инфракрасной паяльной платформы Seamark ZM-R7220:
Три независимые нагревателя. ZM7220 имеет независимые термовоздушные нагреватели как сверху, так и снизу. В сочетании с нижним ИК-нагревом это позволяет полностью избежать деформации платы в процессе ремонта. Используя встроенное ПО вы можете использовать верхний и нижний нагреватель по отдельности, или использовать оба для что бы облегчить работу с двойными BGA, CCGA, QFN, CSP, LGA, SMD и т.д. Выносной датчик температуры позволяет отслеживать температуру в реальном времени, одновременно выстраивая температурную кривую для последующего анализа.

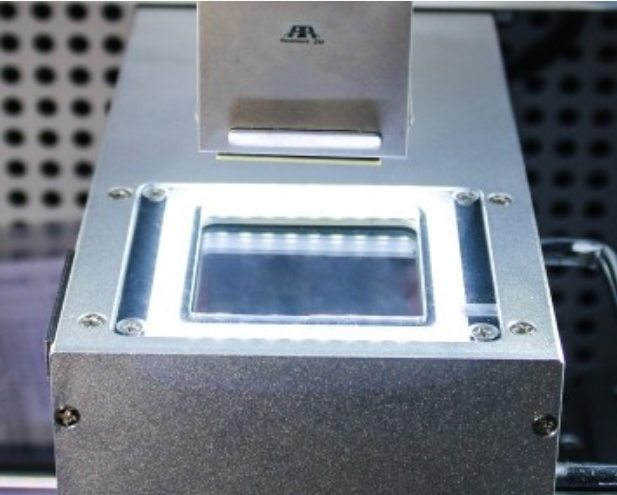

Точная оптическая система позиционирования. Четкое изображение, увеличение компонентов, монтаж с точностью до +/-0.02 мм благодаря функции микрорегулировки и 15” HD-монитору.
Многофункциональная операционная система. Благодаря тач-скрину, К-термопарам, контролю в реальном времени, и интеллектуальной регулировке температуры по термопрофилю в автоматическом режиме система позволяет задать оптимальную программу для монтажа и демонтажа. Температура задается в 8 зонах, с настройками температуры на трех нагревателях, времени, времени набора температуры. Параметры задаются и сохраняются в настройках термопрофиля для разных типов микросхем.
Безопасность. После окончания работы система издает звуковой сигнал. В случае нештатной ситуации происходит аварийная остановка. Двойная система защиты от перегрева. Во избежание произвольного изменения параметра термопрофиля в програмном обеспечении есть два типа пользователя, администратор(с правом изменять настройки) и пользователь(без права вносить изменения в настройки). Таким образом ваша плата, компоненты и оборудование защищены в любой непредвиденной ситуации.
Технические характеристики:
• Питание: 220В, 50/60Гц
• Потребляемая мощность: 5,65 кВт
• Верхний нагреватель: 1,45 кВт
• Нижний нагреватель: воздушный - 1,2 кВт, ИК - 2,7 кВт (независимый контроль центральной и боковых зон)

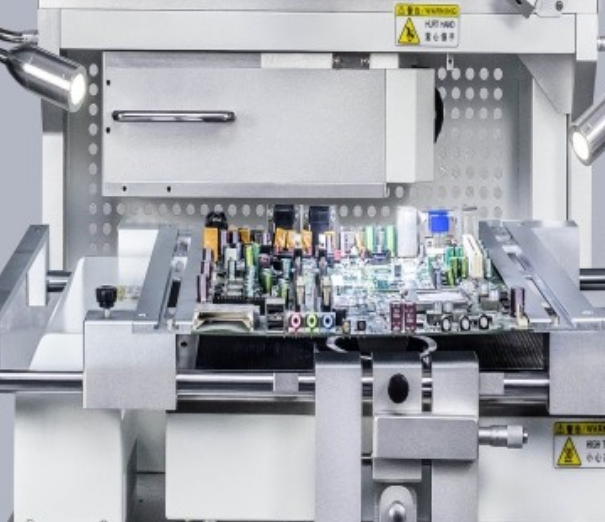

• Позиционирование: V-образный паз, держатель платы регулируется в любом направлении
• Контроль температуры: (К-термопара), замкнутый контур, автономный нагрев, точность поддержания ±3°
- Видео позиционирование, камера 2MP
- 7" LCD дисплей
• Выносной температурный сенсор: 1 шт
• Допустимый размер чипа BGA: 2x2 - 60x60 мм
• Размер платы: MAX 412x370мм
• Размер платы: MIN 6x6мм
• Габариты: 685 × 633 × 850 мм
• Вес: 76 кг
