Описание

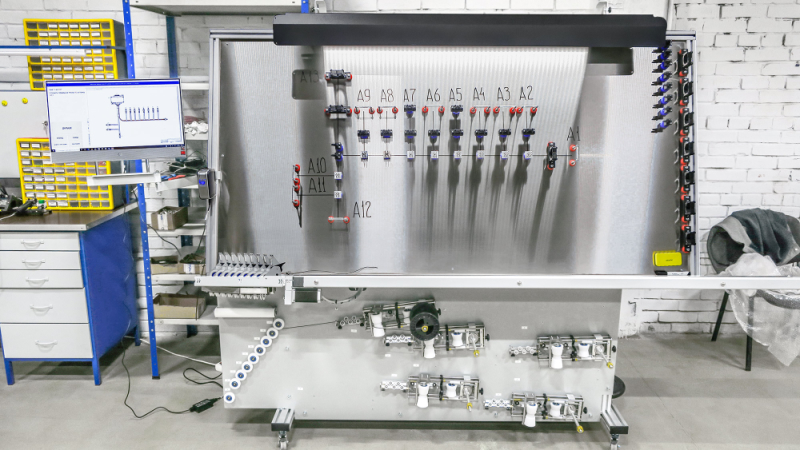

Оборудование предназначено для раскладки жгутов на плазе с магнитным или фанерным покрытием при мелкосерийном производстве и большой номенклатуре жгутов.
На плазе размещается распечатанный чертеж 1:1, на него устанавливаются за секунды магнитные держатели жгутов.

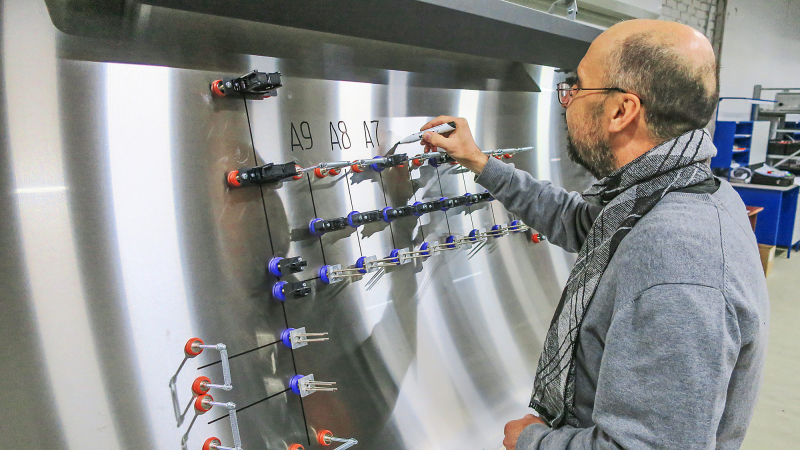

Так же можно чертить схему на металлизированной поверхности с помощью маркеров.
- Вытянул с нужной шпули нужный провод.
- Отмерил и отрезал кусок провода.
- Промаркировал концы провода самоклеющимися флажками.
- Уложил провод из точки А в точку Б.
- Передал на пайку разъемов.
Самая быстрая в отрасли переналадка с одной структуры жгута на другую с помощью быстросъемных магнитных держателей проводов.
Магнитный плаз с несколькими размотчиками проводов (до 9 шт.) со встроенными системами подтормаживания шпули и рихтовки провода. Встроенный автоматический резак. Это исключает операции предварительной нарезки заготовок, их промежуточного хранения и учета, а также излишней транспортировки между участками.

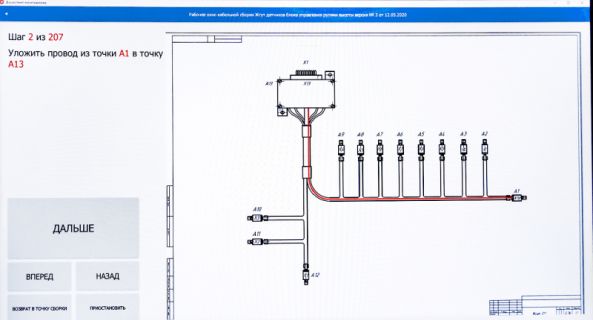

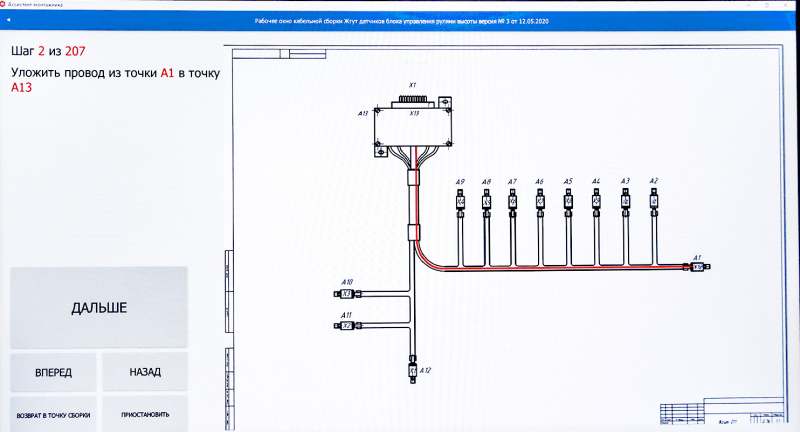

Специальное компьютерное приложение обеспечивает пошаговые подсказки монтажнику по раскладке жгута от первого до последнего провода, снижая до минимума человеческий фактор и риск неправильной раскладки жгута.

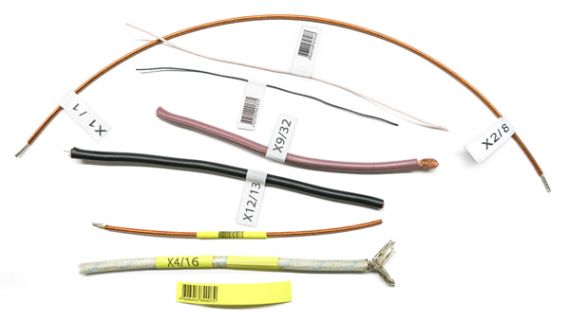

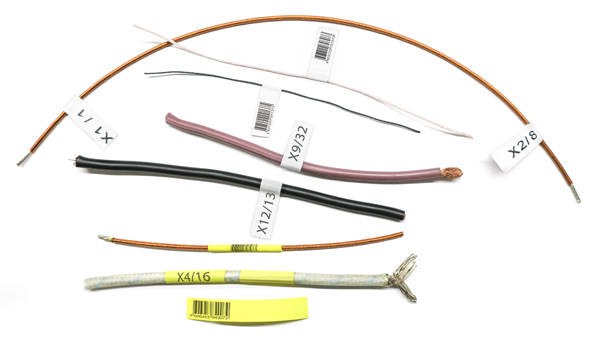

Маркировка концов жгутов самоклеющимися лентами со штрихкодом или термоусаживаевыми кембриками (по желанию заказчика).
Решение запатентовано.
Предлагается самый короткий и простой путь от катушек с проводами до готового жгута. Не нужно заготовительных участков, промежуточных складов для хранения жгутовых заготовок, коробок для упаковки заранее нарезанных проводов и прочих атавизмов. Больше не нужно под каждый жгут делать свой фанерный плаз со штырями. Запатентованная нами магнитная технология фиксации различных держателей проводов на плазе позволяет осуществлять быструю перестройку плаза на новое изделие.
Преимуществом предлагаемого решение является возможность раскладки жгута по отлаженному техпроцессу средним по квалификации оператором. ПО пошагово проведет оператора по всему техпроцессу подсказывая и показывая какой провод брать, сколько мм отрезать и по какой трассе из точки А в точку Б проложить, а также автоматически распечатает правильные маркировочные флажки на каждый из концов провода.
Оборудование и ПО разработаны и производятся в России.
Характеристики
1. Хранение базы данных жгутов с цифровыми технологическими картами (МСК).
2. Хранение перечня цепей жгута с указанием марки каждого провода, его длины наименования разъемов и нумерации выводов к которым присоединяются концы провода.
3. Встроенный электрический резак провода диаметром до 3мм.
4. Автоматическая распечатка самоклеящихся технологических флажков для маркировки концов проводов.
5. Возможность подключения к технологической карте графических подсказок (операционных чертежей и фотографий) для любой элементарной операции по формированию структуры жгута (готовиться технологом на основе КД на жгут или каб. сборку).
6. Возможность изменения последовательности раскладки проводов на любом этапе формирования техпроцесса.
7. Возможность включения в техпроцесс текстовых подсказок (эскизов по необходимости) по вспомогательным операциям, таким как: промежуточное бандажирование, наклейка этикеток и т.п. по желанию технолога;
8. Возможность формировать плановое задание на рабочее место изготовление жгутов, занесенных в базу данных.
9. Возможность автоматического подсчета временных трудозатрат на раскладку каждого жгута и формирования отчета, в том числе о интервалах и причинах простоя.
10. Возможность автоматического формирования задания на заготовительный участок для нарезки заготовок проводов под сформированное плановое задание.
11. Предусмотрена возможность опционального расширения ПО до многопользовательской версии с отдельными рабочими местами для технолога, нач. участка, уч. Заготовки и хранения и операторов сборки.
Комплектация

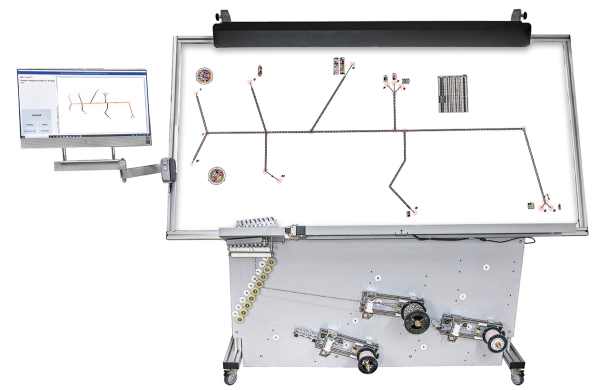

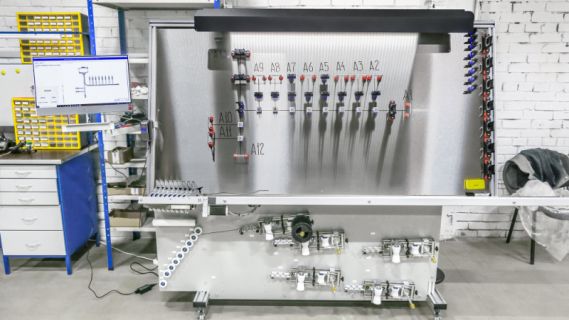

1) Сборочный плаз с рабочей зоной (Д х Ш) - 2000 х 1000 (до 4000 х 1250 опционально) и металлизированным покрытием рабочей области с опциональной возможностью объединения рабочей зоны до 4, 8, 12 и более метров (при покупке дополнительных столов).
Металлизированное покрытие составное из 2-х частей. Сборный алюминиевый каркас из профиля 40 х 40 мм с угловыми усилителями.
Комплектность:
- Колеса - 4 шт., (нагрузка на 1 колесо 50 кг).
- Откидной плаз на подрамнике – 1шт. Угол наклона плаза: 0°; интервал регулировки наклона 60-80° градусов к горизонтали.
- Металлическое покрытие плаза – 1 к-т.
- Полка с измерительной плавающей линейкой 2 м – 1 шт.
- Лампа освещения светодиодная, 1,5 м – 1 шт.
- Комплект крепежа и фурнитуры для сборки каркаса – 1 к-т.
- Монтажная инструкция по сборке– 1 шт.
- Стальной окрашенный поддон для хранения оснастки и материалов
Примечание: изделие поставляется в частично разобранном виде.
2) Щит нижний и полка встроенные в конструкцию плаза.
Комплектность:
- щит нижний для размещения до 7-и систем подачи проводов
- электрический резак провода с ситемой защиты от порезов – 1 к-т. Макс. диаметр провода до 3мм,

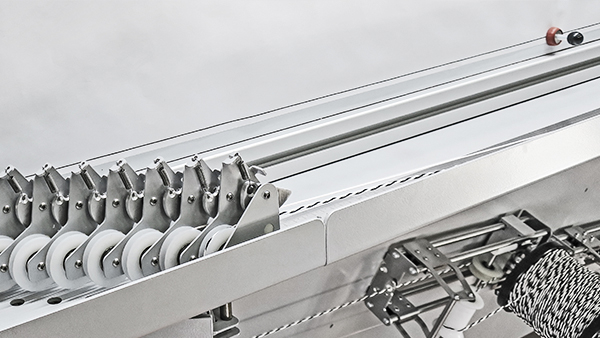

- дополнительная полка с роликовым трактом подачи до 7-и проводов с катушек к точке реза – 1 к-т.
- система торможения обратного хода проводов – 1 к-т.,

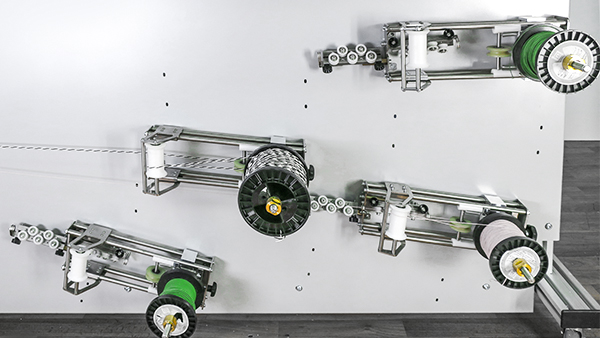

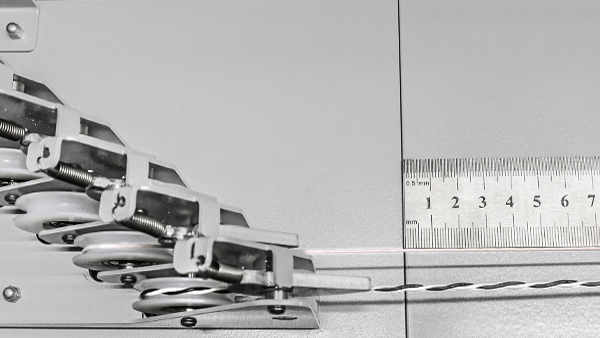

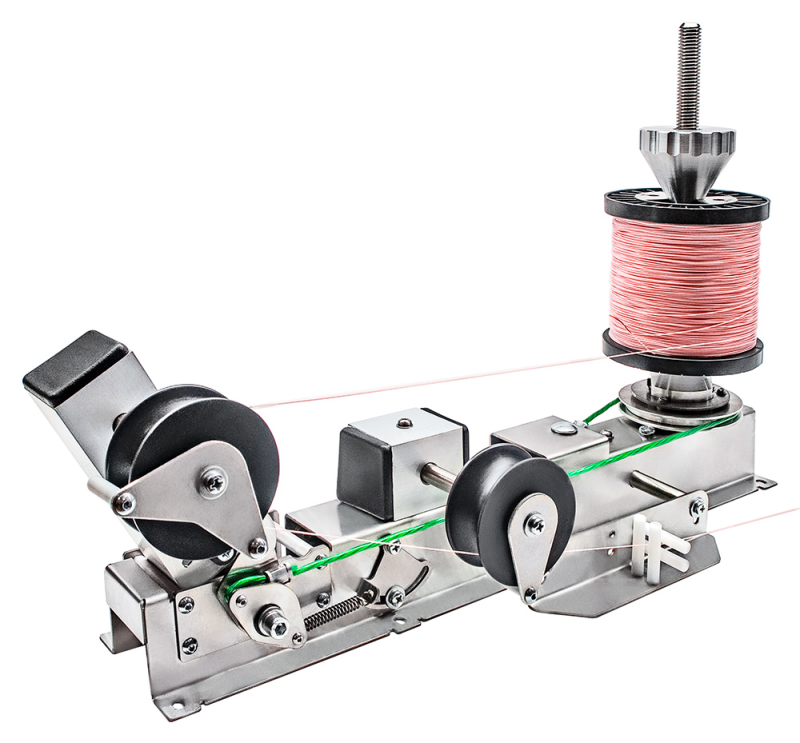

3) Система подачи провода с катушек (размотчик, новая модель РП-200) с двойной системой рихтовки и регулировкой подтормаживания (возможна установка до 7-и размотчиков на щит). Возможна поставка с рихтовщиком и без рихтовщика.
4) Компактный принтер для печати технологической бирок с комплектом расходных материалов и самоклеящихся этикеток 40х10мм (5000 шт. этикеток + рибон) .
Примечание: печатает только на флажках, на кембриках не печатает.
5) Специальное Программное Обеспечение ТЕРМОПРО «Ассистент Монтажника» предустановленное на компьютер-моноблок 24” с тачскрином на стойке. (Руководство пользователя ПО в комплекте, образец технологической карты на сборку жгута в комплекте, ос windows лицензия в комплекте)
