Интерферометр Arden VFI-200

Производитель
Arden  Photonics
Запросить цену
Арт. 5-376425
Печать
Уже в корзине Array шт Купить


Новинка!

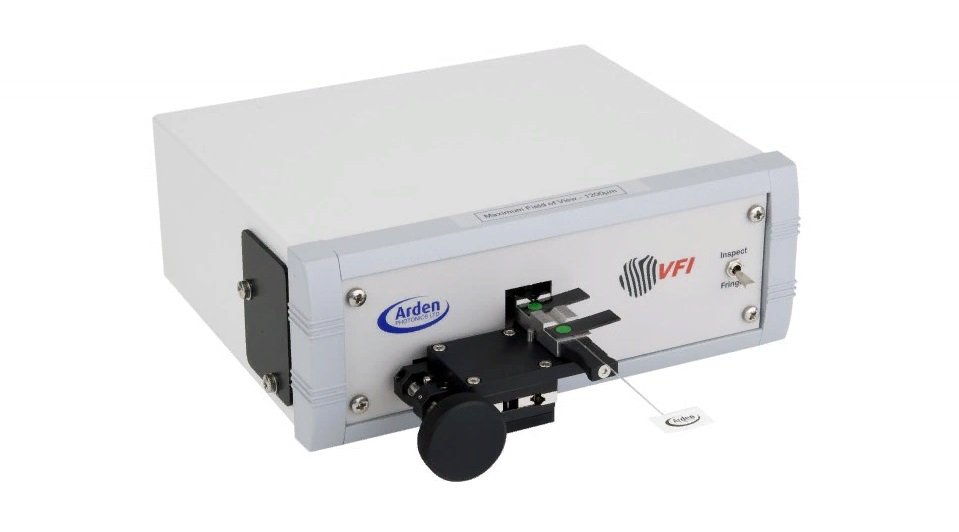

Интерферометр Arden VFI-200



VFI - это интерферометрическая система контроля, специально разработанная для проверки качества поверхности и ровности сколотых или полированных волокон.

Превосходное оптическое качество

VFI-200 генерирует высокое качество изображений торцов оптических волокон, чтобы вы могли оценить качество конца сколотого или полированного конца волокна всего одним наведением.

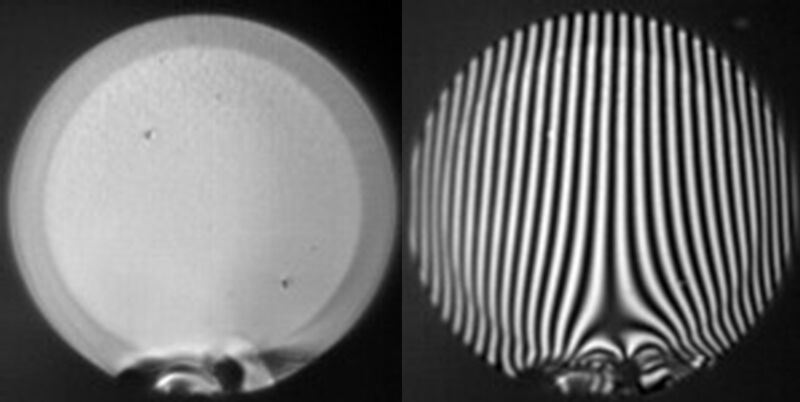

Эти изображения сделаны из волокна 105/125 мкм, снятого с использованием VFI-200. Точка начала расщепления четко видна в нижней части изображения, и интерферограмма указывает на наличие значительного конечного угла на волокне. Функция оценки угла скола в программном обеспечении VFI показала, что угол составляет более 3 °. Режим проверки показывает границу сердечника / оболочки.

 Гибкое программное обеспечение

VFI поставляется с эффективным программным пакетом, содержащим элементы управления для переключения между режимом чередования и проверки. Он также позволяет пользователям захватывать и сохранять изображения для дальнейшего использования. Генератор отчетов позволяет пользователям включать до 20 разделенных изображений в один отчет вместе с комментариями. Другие функции включают в себя: профиль линии интенсивности, гистограмму интенсивности, автоматическую оптимизацию интенсивности, оценку конечного угла, оценку радиуса кривизны, рендеринг псевдоцвета и просмотр сохраненных изображений.

Держатели волокна

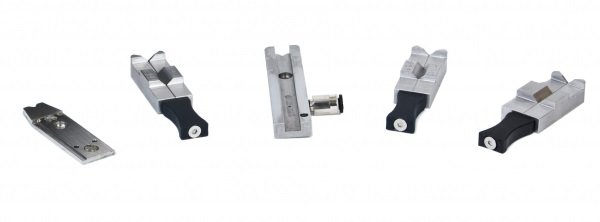

Держатели Arden Photonics разработаны и изготовлены с использованием нержавеющей стали для обеспечения точного выравнивания. Держатели позволяют удобно удерживать волокно в V-образной канавке с помощью мягкого, но надежного магнитного зажима для точных повторяемых измерений. Держатели VFI полностью совместимы с Arden Photonics FGC (система геометрии волокна), а также с ножами и сплайсерами Fujikura. Они также бывают разных размеров в зависимости от диаметра волокна.



Технические характеристики:

Поле обзора

200µm

Размер (ШхДхВ), см

24x24x9

Вес, кг

2,0

Датчик изображений

1/1.8 inch CMOS array, 12-bit, 6.4MP

Разрешение

2076x2076, 2,4 мкм квадратных пикселей

Край разрешающей способности

2µm/fringe

Максимальная частота кадров

>10fps

Длина волны светодиода

587nm

Точность до 2º

< 0.1°

Точность до 10º

< 0.2°

Формат изображений

12-bit PNG

Порт для подключения к ПК

USB 3.0 (USB Type C to USB A: 1m cable)

Диапазон рабочей температуры

0º to +50ºC

Диапазон влажности

5%-95%

Поддерживаемые операционные системы

Windows 7/8/10 32bit или 64bit

Требования ПК

2GB RAM; USB 3.0 port; 64 bit
