Особенности
- Работа в однофазном или трехфазном режиме;
- Выходная мощность: 18 кВт;
- Широкий диапазон установки выходных параметров (напряжение, частота, фазовый угол);
- Дискретная установка вых. параметров с шагом от 0,01 В;
- Низкий коэффициент гармоник (0,5%);
- Одновременная индикация: напряжение, частота, ток, полная и активная мощность, коэффициент мощности;
- Защита от перенапряжения, перегрузки по току, по мощности и от перегрева;
- Функция установки ограничения тока и напряжения;
- Функция диммера (регулировка скважности);
- Блокировка клавиш лицевой панели для исключения случайного изменения настроек;
- Интерфейсы: GPIB, USB, RS-232, LAN;
- ПО для моделирования импульсов, провалов напряжения и других нарушений в сети электропитания.
Технические характеристики
| Параметр | АКИП-1204/1 | АКИП-1204/2 | АКИП-1204/3 |
| Режим перменного напряжения (V AC) | |||
| Количество фаз | 1 / 3 | ||
| Диапазон напряжений (с.к.з.) | 1…150 В / 2…300 В | ||
| Разрешение | 0,01 В | ||
| Погрешность установки | ±0,2% (0,2 %+0,2 х К частоты) х Полную шкалу (10…100 Гц); ±0,3% (0,3 %+0,3 х К частоты) х Полную шкалу (10…5000 Гц) |
||
| Пределы выходных токов 1 фаза | 36 Аскз (108 Апик) 1…150 В; 18 Аскз(54 Апик)2…300 В |
72 Аскз (216 Апик) 1…150 В; 36 Аскз (108 Апик) 2…300 В |
144 Аскз (432 Апик) 1…150 В; 72 Аскз (216 Апик) 2…300 В |
| Пределы выходных токов 3 фазы | 12 Аскз (36 Апик) 1…150 В; 6 Аскз (18 Апик) 2…300 В |
24 Аскз(72 Апик) 1…150 В; 12 Аскз (36 Апик) 2…300 В |
48 Аскз (144 Апик) 1…150 В; 24 Аскз (72 Апик) 2…300 В |
| Диапазон частот (f) | 10...5000 Гц | ||
| Коэффициент гармоник | ≤ 0,5 % в диапазоне 10…500 Гц; ≤ 2 % в диапазоне 501…5000 Гц |
||
| Максимальная выходная мощность | 4,5 кВт; 1,5 кВт по каждой фазе |
9 кВт; 3 кВт по каждой фазе |
18 кВт; 6 кВт по каждой фазе |
| Режим постоянного напряжения (V DC) | |||
| Диапазон напряжений | 50…212 В / 50…424 В | ||
| Разрешение | 0,01 В | ||
| Погрешность установки | ± (0,2%+0,2% шкалы) | ||
| Максимальный ток | 18 А / 9 А | 36А / 18А | 72А / 36А |
| Максимальная выходная мощность | 2,25 кВт | 4,5 кВт | 9 кВт |
| Выходная частота (Частотомер) | |||
| Диапазон измерений | 10 …5000 Гц | ||
| Разрешение | 0,1 Гц | ||
| Погрешность измерения | ± 0,1%+0,1 Гц (45…999,9 Гц) / ± 0,1%+1 Гц (1…5 кГц) | ||
| Переменное выходное напряжение (Вольтметр) | |||
| Диапазон измерений | 0…300 В | ||
| Разрешение | 10 мВ | ||
| Погрешность измерения | ± (0,2%+0,2% шкалы) | ||
| Переменный выходной ток (Амперметр) | |||
| Диапазон измерений | 0…36 скз; 0…108 Апик |
0…72 Аскз; 0…216 Апик |
0…144 скз; 0…432 Апик |
| Разрешение | 10 мА | ||
| Погрешность измерения | ± 0,3%+(0,3%+0,2% х Частота) | ||
| Выходная мощность (Ваттметр) | |||
| Диапазон измерений | 4,5 кВт | 9 кВт | 18 кВт |
| Разрешение | 10 мВт | ||
| Погрешность измерения | ±0,4+(0,04% + 0,2% х частота) х шкала | ||
| Фаза при включенном выходе | |||
| Диапазон измерений | 0…360 | ||
| Разрешение | 1º | ||
| Погрешность | ± 1º (45…65 Гц) | ||
| Общие характеристики | |||
| Память настроек | 10 профилей | ||
| Дисплей | ЖК-дисплей (диагональ 14,5 см) | ||
| Напряжение питания | 3 фазы 380 В ±10 %, 50 Гц | ||
| Потребляемая мощность | 30 А | 60 А | 120 А |
| Интерфейс | USB (TMC), RS-232, GPIB, LAN | ||
| Габаритные размеры | 550 х 902 х 807.5 мм | 550 х 1289.95 х 841.1 мм | 550 х 1905.48 х 841.1 мм |
| Масса | 205 кг | 415 кг | 745 кг |
Комплект поставки
| № | Наименование | Количество |

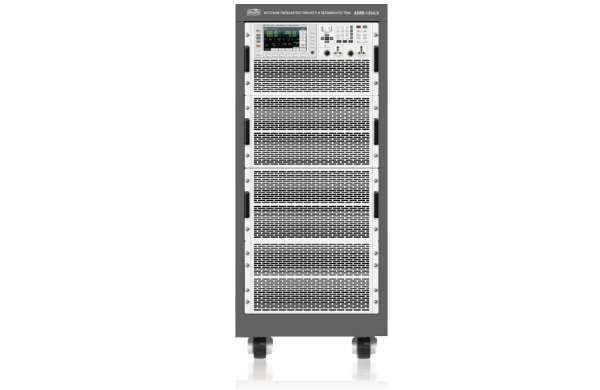

| 1 | Источник питания АКИП-1204/3 | 1 |
| 2 | Кабель USB | 1 |
| 3 | Шнур питания | 1 |
| 4 | Инструкция по эксплуатации | 1 |
