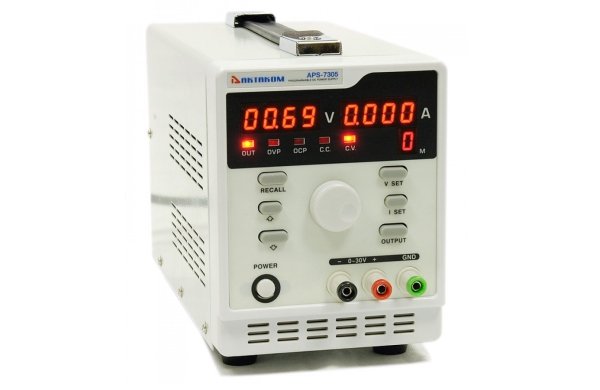

Источник питания AKTAKOM APS-7305L
Источники питания эконом класса АКТАКОМ APS-73ххL предназначены для питания радиотехнических устройств стабилизированным напряжением или током при проведении работ в процессах наладки, ремонта и лабораторных исследований.
Одноканальные программируемые источники питания АКТАКОМ серии APS-73xxL имеют 3 LED дисплея, выходное напряжение 0…30 В, выходной ток 0…3 А (APS-7303L) или 0…5 A (APS-7305L), защиту от перегрева и режим стабилизации тока и напряжения.
Серию источников питания АКТАКОМ APS-73xxL от других аналогичных устройств отличают широкие возможности локального и дистанционного управления с помощью программного обеспечения AKTAKOM Power Manager.
Источники питания APS-73xxL способны работать в нескольких режимах:
| • Режим ручного управления. В том числе с использованием 4-х ячеек памяти для хранения предварительно установленных значений напряжения и тока. |
| • Режим управления с использованием встроенной памяти. |
| • Режим удаленного управления источником питания АКТАКОМ APS-73хxL от компьютера по интерфейсу USB с помощью программного обеспечения AKTAKOM Power Manager. При этом интерфейс USB имеет полноценную гальваническую развязку между источником питания и компьютером. |
| • Режим удаленного управления источником питания АКТАКОМ APS-73хxL от компьютера по LAN интерфейсу. |
| • Режим удаленного управления источником питания АКТАКОМ APS-73хxL c использованием WEB интерфейса. Этот режим дистанционного управления позволяет осуществлять дистанционное управление прибором не только с компьютера, но также и с iPad, iPhone или любого мобильного устройства на Android. |
| • Режим удаленного управления источником питания АКТАКОМ APS-73хxL с использованием удаленного доступа к компьютеру, соединенному по USB интерфейсу с APS-73хxL. Программное обеспечение АКТАКОМ Power Manager обеспечивает работу в режиме «сервер-клиент» даже для приборов, не имеющих встроенного LAN-интерфейса. При этом само устройство физически подключается к компьютеру-серверу по интерфейсу USB, а чтение данных возможно с любого компьютера сети. |
Программное обеспечение АКТАКОМ Power Manager (APM) предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой. Возможна работа с программой в режиме эмуляции работы аппаратуры.
В состав комплекса программного обеспечения для источника питания АКТАКОМ APS-73хxL входит комплект разработчика программного обеспечения (SDK), который содержит инструментальный драйвер для управляемых источников питания семейства АКТАКОМ APS-73ххL. Драйвер содержит все необходимые функции для работы с прибором и представляет собой динамическую библиотеку (DLL) Windows, сопровождаемую заголовочным файлом для языка Си, функциональным деревом LabWindows и полностью повторяющей его библиотекой инструментов для NI LabVIEW. Функции библиотеки драйвера могут быть также вызваны из любой другой среды программирования обычным для DLL способом.
 |
 |
 |
| вид сбоку | подключение по LAN | подключение по USB |
| Основные характеристики |
| Защита от перегрева по току и напряжению |
| Режим стабилизации тока и напряжения |
| Технические характеристики | |
| Дисплей | 3 LED дисплея |
| Количество каналов | 1 канал |
| Выходное напряжение | 0…30 В |
| Выходной ток | 0…5 А |
| Погрешность установки напряжения | ±0.1% + 20 мВ |
| Погрешность установки тока | ±0.5% + 5 мА (≤3 А), ±0.5% + 10 мА (>3 А) |
| Пульсация + шум по напряжению | 2 мВ с.к.з. (≤3 А), 3 мВ с.к.з. (>3 А) |
| Питание | 220 В |
| Выходная мощность | 150 Вт |
| Интерфейсы | USB и LAN |
| Габаритные размеры | 125x170x270 мм |
| Вес | 3,5 кг |
Стандартная комплектация
| • Источник питания • Сетевой кабель питания • Техническая документация • Программное обеспечение AKTAKOM Power Manager |
