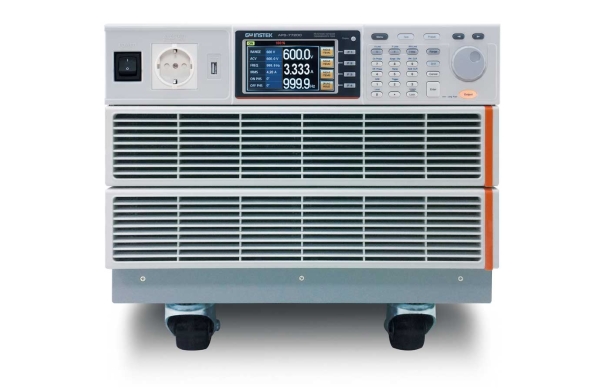

Источник питания GW Instek APS-77200

Артикул: 1-381267

  • Выходная мощность: 2000 В*А, напряжение до 310 Вскз (до 600 В с опцией APS-003), ток до 16,8 А скз;
  • Широкий диапазон установки параметров выходного напряжения (амплитуда, частота, начальная и конечная фаза);
  • Диапазон частот: 45…500 Гц (с опцией APS-004 - 45…999,9 Гц);
  • Дискретная установка вых. параметров с шагом от 0,01 В/ 0,01 Гц;
  • Низкий коэффициент гармоник (0,5%);
  • Защита от перегрузки по току, перенапряжения и от перегрева (ОСР, OPP, OTP), система сигнализации;
  • Индикация 9 измеряемых параметров: Uскз, Iскз, F, P(Вт), S (ВА), PF, Iпик, удерж. Iпик, CF;
  • Память на 10 профилей настройки (запись/ вызов);
  • Функция сигнализации протекания реверсного тока;
  • Защита удаленного подключения нагрузки (remote sense protection);
  • Режимы формирования Uвых: последовательность/ эмуляция (SEQUENCE / SIMULATION);
  • Порт USB на передней панели (настройки - запись/ вызов);
  • Цветной ЖК- дисплей (480 х 272);
  • Выход: 3-х контактная евророзетка, винтовые клеммы на задней панели;
  • Моноблочное исполнение в подкатном шасси.

Особенности

  • Выходная мощность: 2000 В*А, напряжение до 310 Вскз (до 600 В с опцией APS-003), ток до 16,8 А скз;
  • Широкий диапазон установки параметров выходного напряжения (амплитуда, частота, начальная и конечная фаза);
  • Диапазон частот: 45…500 Гц (с опцией APS-004 - 45…999,9 Гц);
  • Дискретная установка вых. параметров с шагом от 0,01 В/ 0,01 Гц;
  • Низкий коэффициент гармоник (0,5%);
  • Защита от перегрузки по току, перенапряжения и от перегрева (ОСР, OPP, OTP), система сигнализации;
  • Индикация 9 измеряемых параметров: Uскз, Iскз, F, P(Вт), S (ВА), PF, Iпик, удерж. Iпик, CF;
  • Память на 10 профилей настройки (запись/ вызов);
  • Функция сигнализации протекания реверсного тока;
  • Защита удаленного подключения нагрузки (remote sense protection);
  • Режимы формирования Uвых: последовательность/ эмуляция (SEQUENCE / SIMULATION);
  • Порт USB на передней панели (настройки - запись/ вызов);
  • Цветной ЖК- дисплей (480 х 272);
  • Выход: 3-х контактная евророзетка, винтовые клеммы на задней панели;
  • Моноблочное исполнение в подкатном шасси.

Технические характеристики

Параметр Значение
APS-77200 APS-77300
Выходная мощность
Максимальная мощность 2000 В*А 3000 В*А
Выходное напряжение
Диапазон Uвых Стандартно (авто/в.) 0…155 Вскз 0…310 Вскз 0…155 Вскз 0…310 Вскз
Опционально 0…600 Вскз (с опцией APS-003)
Дискретность установки 0,01 В (до 99,9 Вскз)/ 0,1 В (в диапазоне 100…310 Вскз)
Погрешность установки ± (0,5% *Uуст. + 2 е.м.р.)
Нестабильность 0,1% от полной шкалы (FS) при измерении напряжения питания,
0,5% от полной шкалы (FS) при измерении тока нагрузки
Коэффициент гармоник (THD%) ≤ 0,5% (45…500 Гц), (резистивная, активная нагрузка)
Число фаз (схема) 1Ф, 2-х проводная (1Ф 2 проводная схема)
Фаза Uвых (On/ Off Phase) Диапазон 0 ~ 359°
Разрешение
Погрешность ± 1°(в диап. 45-65 Гц)
CF ≥ 4
Время установления ≤ 100 мкс
Частота выходного напряжения
Диапазон частот Стандартно 45…500 Гц
Опционально 45…999,9 Гц (с опцией APS-004)
Дискретность установки 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…500 Гц)
Погрешность установки ± (0,02%*Fуст.)
Выходной ток
Максимальный ток (Imax) 16,8 Аскз 8,4 Аскз 25,2 Аскз 12,6 Аскз
Максимальный пиковый ток (Ipeak) 4х Iмакс 4х Iмакс 4х Iмакс 4х Iмакс
Реверсивный ток 30% от макс. Iвых (непрерывно)
100% от макс. Iвых (≤ 3 минут)
ФОРМИРОВАНИЕ ВЫХОДНОГО НАПРЯЖЕНИЯ
Выходные функции и режимы
Параметры коэффициент амплитуды (Сf), броски пускового тока (Inrush
Режим испытаний (SIMULATION) Редактирование формы, регулирование скорости нарастания/спада напряжения по времени (10 профилей/ в каждом до 255 шагов)
Вых. последовательность (SEQUENCE) создание и воспроизведение тестовых последовательностей (10 профилей/ в каждом до 255 шагов)
Программирование (PROGRAMM) Программирование испытательных последовательностей выходного напряжения (10 профилей)
Формирование произвольной формы (Arb) Создание и редактирование сигналов СПФ типичных сбоев и помех - Surge / Dips (7 типов): синус, треугольник, дискретный синус (staircase sine), модифицированный синус (clipped sine), синусоид. сигнал с различным зн. пик-фактора (crest factor), искаженный синус с заданным Кг (Fourier waveform)
Вольтметр (СКЗ)
Диапазон измерения 0,2…38,7/ 38,7…77,5 / 77,51,…155/ 155,1…310 Вскз
(с опцией APS-003: 0,2…600 В скз)
Разрешение 0,01 В (до 99,9 Вскз)/ 1 В (в диапазоне 100…310 Вскз)
Погрешность измерения ± (0,5% + 2 е.м.р.)
Амперметр (СКЗ)
Диапазон измерения 1 мА…3,500 А/ 3,00…35 А
Разрешение 0,001/ 0,01 А
Погрешность измерения ± (0,5% + 5 е.м.р.) в диапазоне 0,2…3,500 А;
± (0,5% + 3 е.м.р.) в диапазоне 3,00 …35,00 А
Амперметр (пик.)
Диапазон измерения 0,0А…140,0 А
Разрешение 0, 1 А
Погрешность измерения ± (1,0% + 1 е.м.р.)
Частомер
Диапазон измерения 45…500 Гц
45…999,9 Гц с опцией APS-004
Разрешение 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…500 Гц)
Погрешность измерения ± 0,1 Гц
Ваттметр (Р)
Диапазон измерения 0,2…9999 Вт
Разрешение 0,1 Вт (0,2…999 Вт)/ 1Вт (1000…9999 Вт)
Погрешность измерения ± (0,6% + 5 е.м.р.) в диапазоне 0,2……999,9 Вт;
± (0,6% + 2 е.м.р.) в диапазоне 1000…9999 Вт
Ваттметр полной мощности (S)
Диапазон измерения 0,2…9999 ВА
Разрешение 0,1 ВА (0,2…999 ВА) / 1ВА (1000…9999 ВА)
Погрешность измерения ± (1,0% + 7 е.м.р.) в диапазоне 0,2……999,9 ВА;
± (1,0% + 5 е.м.р.) в диапазоне 1000…9999 ВА
Коэффициент мощности (PF)
Диапазон измерения 1
Разрешение 0,001
Погрешность измерения ± (2 % + 2 е.м.р.)
Коэффициент амплитуды (CF)
Диапазон измерения 0…50
Разрешение 0,01
ОПЦИЯ APS-003 (увеличение диапазона Uвых 0…600 Вскз)
Выходной ток
Модель APS-77200 APS-77300
Максимальная мощность 2000 В*А 3000 В*А
Максимальный ток (Imax) 4,2 Аскз 6,3 Аскз
Максимальный пиковый ток (Ipeak) 4хIмакс 4хIмакс
Установка выходного напряжения (СКЗ)
Диапазон установки (автовыбор) 0,2…600 В скз (0-155/ 0-310/ 0-600 Вскз)
Разрешение 0,01 В (до 99,99 Вскз)/ 0,1 В (в диапазоне 100…600 Вскз)
Погрешность измерения ± (0,5% + 2 е.м.р.)
Измерение выходного напряжения (СКЗ)
Диапазон измерения 0,2…600 В скз
Разрешение 0,01 В (до 99,99 Вскз)/ 0,1 В (в диапазоне 100…600 Вскз)
Погрешность измерения ± (0,5% + 2 е.м.р.)
ОПЦИЯ APS-004 (увеличение диапазона частот Uвых 45…999,9 Гц)
Частота выходного напряжения
Модель APS-77200 APS-77300
Диапазон частот 45…999,9 Гц
Установка частоты Uвых
Дискретность установки 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…999,9 Гц)
Погрешность установки ± 0,02%*Fуст.
Измерение частоты Uвых
Разрешение 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…999,9 Гц)
Погрешность измерения ± 0,02%*Fуст
Коэффициент гармоник THD%
Диапазон измерения ± 0,5% (45…999,9 Гц), (резистивная, акт. нагрузка)
ОБЩИЕ ДАННЫЕ
Напряжение питания 230 В (± 15 %), 50/60 Гц (однофазное)
Максимальный входной ток 32 А 50А
Потреблеямая мощность (полная) ≤ 7,2 кВА ≤ 10,8 кВА
Коэффициент мощности (PF) 0,7 (тип. значение)
Память (Sequence/ Programm) 10 профилей тестов (до 255 последовательных шагов каждый)
Дисплей ЖК, цветной TFT-дисплей, диагональ 11 см (480 х 272 точек)
Интерфейс 2-USB (host/ device), LAN и выход внеш. синхронизации (BNC)
Габариты (ШхВхГ) 430 х 312 х 650 мм 430 х 400 х 650 мм
Масса 90 кг 128 кг

Примечание: Указанные в таблице технические характеристики не распространяются на режим Arb (СПФ)

Комплект поставки

Наименование Количество
1 Источник питания APS-77200 1
2 Кабель питания 1
3 Тестовый провод GTL-123  1
4 Инструкция по эксплуатации и программированию на CD 1
