Особенности
- Выходное напряжение до 60 В, выходной ток до 15 А
- Высокая стабильность и малый уровень пульсаций
- Плавная установка выходных параметров десятиоборотными потенциометрами
- Режимы стабилизации тока и напряжения
- Установка предела по току
- Защита от переполюсовки
- Встроенная безинерционная система защиты от перегрузок
- 3½ цифровая индикация тока и напряжения
Технические характеристики
| Параметр | Значение |
| СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ | |
| Нестабильность | ≤ 0,01 % +3 мВ при изменении напряжения питания |
| ≤ 0,01 % + 5 мВ (<10 А)/≤ 0,02 % + 5 мВ (≥ 10 А) при изменении тока нагрузки | |
| Уровень пульсаций и шум | ≤ 2 мВср.кв. в диапазоне 5 Гц…1 МГц |
| Время установления | ≤ 100 мкс (50 %-изменение нагрузки, мин. ток 0,5 А) |
| СТАБИЛИЗАЦИЯ ТОКА | |
| Нестабильность | ≤ 0,2 % +3 мА при изменении напр. питания и напр. на нагрузке |
| Уровень пульсаций | ≤ 5 мА (<20 А) |
| ≤ 20 мА (20 А…50 А) | |
| ≤ 100 мА (> 50 А) | |
| ЦИФРОВОЙ ИНДИКАТОР | |
| Формат индикации | 31/2 разряда, СД-индикатор |
| Дискретность индикации | 10 мВ (Umax ≤ 18 В), 100 мВ (Umax ≤ 180 В), 1 В (Umax ≤ 1800 В) 1 мА (Imax ≤ 1,8 А), 10 мА (Imax ≤ 18 А), 100 мА (Imax ≤ 180 А) |
| Погрешность измерения | ± (0,5 % +2 ед.) |
| Количество индикаторов | 2 (совмещённые вольтметр/амперметр) |
| ИЗОЛЯЦИЯ | |
| Корпус – выход | ≥ 100 МОм (1000 В) |
| Корпус – сеть | ≥ 100 МОм (1000 В) |
| ОБЩИЕ ДАННЫЕ | |
| Напряжение питания | 100 В/120 В/220 В/240 В ±10 %, 50/60Гц |
| Габаритные размеры (ШхВхГ) | 430 × 178 × 572 мм |
| Масса | 18,5 кг |
Комплект поставки
| Наименование | Количество |

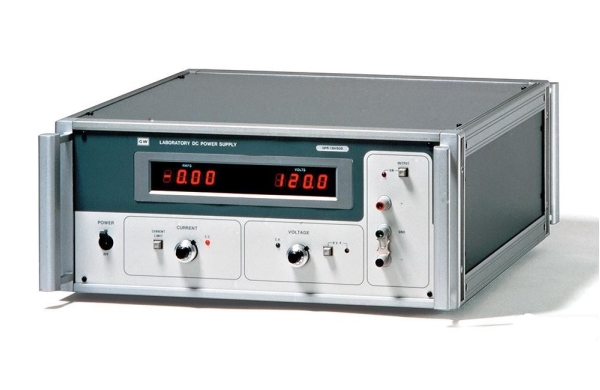

| Источник питания постоянного тока GPR-76015HD | 1 |
| Руководство по эксплуатации | 1 |
| Соединительные провода GTL-105 (≤ 3 А) или GTL-104 (≤ 10 А) | 1 |
