Особенности
- Два независимых канала: Канал 1 (2 диапазона HV/ LV): 0…15 В / 0-3 А или 0…9 В / 0-5 А), максимальная выходная мощность 45 Вт, гнезда на передней и задней панели; Канал 2 (0…12 В/ 0-3 А): максимальная выходная мощность 36 Вт;
- Максимальное разрешение: 1 мВ/ ток 0,1 мкА (диапазон 5 мА);
- Малый уровень пульсаций (≤ 1 мВ скз);
- Режим стабилизации тока и напряжения (CC/ CV);
- Встроенный вольтметр: 0…20 В (± 0,05%+3 мВ);
- Режим приемника тока (максимальный поглощаемый ток до 3,5 А/ Кан1);
- Высокое быстродействие (tнараст. 0,2 мс/ tсп 0,3 мс), отклик на изменение Uвых < 40 мкс (при отклонении ~100 мВ);
- Функция SEQUENCE: программирование профиля U/I для последовательного вывода на выходе до 1000 шагов с регулируемой амплитудой напряжения, тока и длительности (1 мс …3600 сек с разреш. 1 мс);
- Функция ЭМУЛЯЦИЯ: моделирование реальной батареи с эмуляцией выходного импеданса, программирование внутр. переменного сопротивления (0,001…1,000 Ом/ разреш. 1 мОм);
- Измерение импульсного тока (tи 33,3 мкс…833 мс), большой период интеграции (до 60 с), вычисление импульсного тока с усреднением (1…100), глубина памяти внутр. буфера 64К (динамический режим);
- Функция блокировки кнопок управления;
- Внутренняя память (запись/ вызов): 5 ячеек для сохранения настроек , 5 ячеек для сохранения статуса ИП при включении;
- Интерфейсы управления: USB / LAN / GPIB;
- Защита питаемого объекта от повреждения при 4-х пр подключении, защита от КЗ, перегрузки по току, от перенапряжения, и перегрева;
- Малошумящая интеллектуальная система охлаждения;
- Управление: драйвера LabView, программа управления.
Технические характеристики
| Параметр | PPH-71506D | PPH-71510D |
| Установка напряжения на выходе | ||
| Диапазон Uвых на канале 1 | Низкий диапазон (LV): 0...9 В; Высокий диапазон (HV): 0...15 В |
|
| Диапазон Uвых на канале 2 | 0...12 В | 0...12 В (Гнезда задней панели 0...4,5 В) |
| Программируемое разрешение | 2,5 мВ | |
| Разрешение измерения | 1 мВ | |
| Погрешность установки (Програмная) | ±(0,05%+10 мВ) | |
| Погрешность измерения (По встроенному индикатору) | ±(0,05%+3 мВ) | |
| Время нарастания Uвых | 0,2 мс (10%-90%) | |
| Время спада Uвых | 0,3 мс (90%-10%) | |
| Стабилизация напряжения (CV) | ||
| Нестабильность | ≤ 0,01%+2 мВ при изменении тока нагрузки; ≤ 0,5 мВ при изменении напряжения питания |
|
| Уровень пульсаций и шум | ≤ 3мВср.кв.. в диапазоне частот 0 Гц … 1 МГц; ≤ 8 мВпик-пик в диапазоне частот 20 Гц … 20 МГц (ток < 5А); ≤ 12 мВпик-пик в диапазоне частот 20 Гц … 20 МГц (ток > 5А) |
|
| Время переходного процесса (При изменении нагрузки на 1000%) | < 40 мкс (уровень 100 мВ, гнезда задней панели); < 50 мкс (уровень 100 мВ, гнезда передней панели); < 80 мкс (уровень 20 мВ) |
|
| Установка тока на выходе | ||
| Диапазон Iвых на канале 1 | Низкий диапазон (LV): 0...5 А; Высокий диапазон (HV): 0...3 А |
|
| Диапазон Iвых на канале 2 | 0...3 А | 0...3 А (Гнезда задней панели 0...10 А) |
| Программируемое разрешение на канале 1 | 1,25 мА (на пределе 5 А); 0,125 мА на пределе 500 мА; 1,25 мкА на пределе 5 мА |
|
| Программируемое разрешение на канале 2 | 1,25 мА (на пределе 1,5 А / 3 А); 0,125 мА на пределе 500 мА; 1,25 мкА на пределе 5 мА |
|
| Разрешение измерения на канале 1 | 100 мкА на пределе 5 А; 10 мкА на пределе 500 мА; 0,1 мкА на пределе 5 мА |
|
| Разрешение измерения на канале 2 | 100 мкА на пределе 1,5 А/ 3 А; 10 мкА на пределе 500 мА; 0,1 мкА на пределе 5 мА |
|
| Погрешность установки (программная) на канале 1 | ± (0,16%+5 мА) на пределе 5 А; ± (0,16%+ 0,5 мА) на пределе 500 мА; ± (0,16%+ 5 мкА) на пределе 5 мА |
|
| Погрешность установки (программная) на канале 2 | ± (0,16%+5 мА) на пределе 1,5А/ 3 А; ± (0,16%+ 0,5 мА) на пределе 500 мА; ± (0,16%+ 5 мкА) на пределе 5 мА |
|
| Погрещность измерения (по встроенному индикатору) на канале 1 | ±(0,2% +400 мкА) на пред. 5 А; ±(0,2% +100 мкА) на пределе 500 мА; ±(0,2% +1 мкА) на пределе 5 мА |
|
| Погрещность измерения (по встроенному индикатору) на канале 2 | ±(0,2% +400 мкА) на пред. 1,5 А/ 3 А; ±(0,2% +100 мкА) на пределе 500 мА; ±(0,2% +1 мкА) на пределе 5 мА |
|
| Стабилизация тока (CC) | ||
| Нестабильность | ≤ 0,01%+1 мА при изменении тока нагрузки; ≤ 0,5 мА при изменении напряжения питания |
|
| Температурный коэффициент | 0.1х норм. значения / ˚C | |
| Режим вольтметра (DVM) | ||
| Диапазон измерения | 0...+20 В постоянно | |
| Входной импеданс | 20 МОм | |
| Разрешение | 1 мВ | |
| Погрешность измерения | ± (0,05%+3 мВ) | |
| Максимальное входное напряжение | - 3 В; +22 В | |
| Режим приемника тока (SINK) | Поглощаемый ток на канале 1: 3,5A (при Uвых ≦ 4 В); 3,5А*0,25А/ U (при Uвых 4…15 В); Поглощаемый ток на канале 2: 2A (при Uвых ≦ 5 В); 2А*0,1А/ U (при Uвых 5…12 В) |
|
| Режим измерения импульсного тока | ||
| Уровень запуска на канале 1 | 5 мА...5 А с шагом 5 мА | |
| Уровень запуска на канале 2 | 5 мА...1,5 А/ 3А с шагом 5 мА | |
| Задержка запуска | 0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс | |
| Период интеграции | 33,3 мкс...833 мс с шагом 33,3 мкс | |
| Число усреднений показаний | 1…100 (программно до 5.000 при ДУ с помощью ПК) | |
| Количество выборок | 64.000 | |
| Сопротивление | ||
| Диапазон | 0,001…1 Ом | |
| Погрешность установки (программная) | 0,001 Ом | |
| Погрешность измерения (программная) | ± (0.5%+0,01 Ом) | |
| Период интеграции импульсных токов | ||
| Период | 840 мс...60 с | |
| Шаг | 16,7 мс/ 20 мс (в зависимости от частоты сети питания 60 Гц/ 50 Гц) | |
| Управление выходом | ||
| Функции | Включение / Выключение | |
| Общие характеристики | ||
| Память (запись/вызов) | 5 ячеек для профилей настроек (Save / Recall) | |
| Дисплей | Цветной графический ЖК-индикатор (Диагональ 9 см, TFT) | |
| Условия эксплуатации | 0...40 ºС , относительная влажность ≦ 80 % | |
| Условия хранения | -20…-70 ºС, относительная влажность ≦ 70 % | |
| Напряжение питания | ~90 – 264В, 50/60Гц | |
| Потребляемая мощность | 180 ВА | 210 ВА |
| Габаритные размерыы (ШхВхГ) | 222 x 86 x 363 мм | |
| Масса | 4,5 кг | |
Комплект поставки
| № | Наименование | Количество |

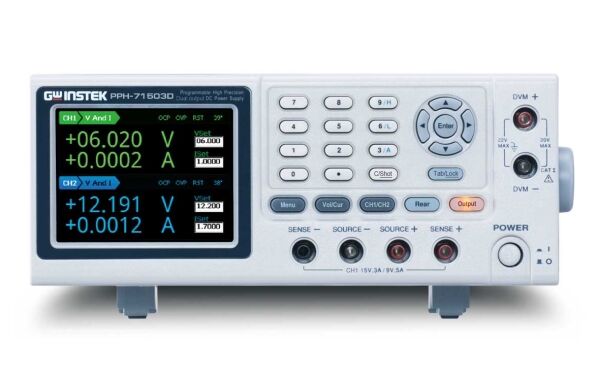

| 1 | Источник питания PPH-71506D | 1 |
| 2 | Измерительный провод GTL-117 | 1 |
| 3 | Измерительный провод GTL-204 | 1 |
| 4 | Измерительный провод GTL-203А | 1 |
| 5 | Шнур питания | 1 |
| 6 | Руководство по эксплуатации | 1 |
