Источник питания HAMEG HMP2020

Артикул: 1-18556

• Диапазон установки тока и напряжения: 1 x 0..32В/ 0..10А; 1 x 0..32В/ 0..5А
• Суммарная вых. мощность: 188 Вт
• Кол-во каналов: 2

Назначение средства измерений

Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040 предназначены для питания стабилизированным постоянным напряжением и током различных прецизионных устройств и измерительных приборов, в том числе устройств мобильной радиосвязи.

Описание средства измерений

Источники питания двух-, трех- или четырехканальные основаны на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Приборы представляют собой прецизионные источники напряжения/тока с цифровым управлением выходными параметрами. Управление производится как с передней панели вручную, так и дистанционно через стандартный сдвоенный интерфейс USB/RS-232, обеспечивая плавное регулирование выходных параметров. С целью защиты высокочувствительной электроники от повреждения перенапряжением и избыточным током предусмотрена система электронных предохранителей. Выходы прибора могут соединяться последовательно или параллельно, обеспечивая высокие выходные напряжения или токи. Источники питания может работать как в режиме постоянного тока, так и в режиме постоянного напряжения. Приборы оборудованы цифровым измерителем тока и напряжения, позволяющим одновременно контролировать оба параметра, значения которых отображаются на ЖКД с фоновой подсветкой. Приборы обладают низким уровнем нестабильности при изменении нагрузки, сетевого напряжения питания и температуры окружающей среды, а также низким уровнем шумов и пульсаций в нагрузке.

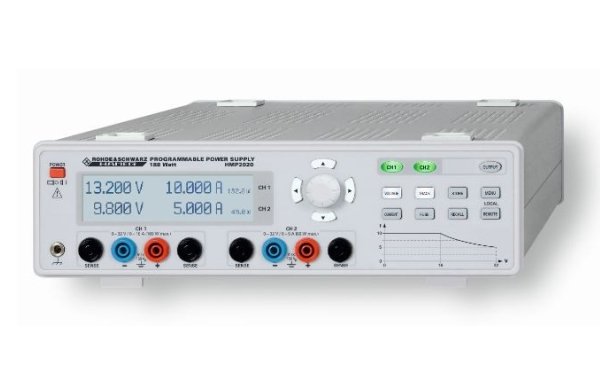

 Общий вид двухканального и трехканального источников питания

Кроме постоянного тока и напряжения на выходе пользователи могут задавать в каждом канале все стандартные виды сигналов, например, ступенчатый, пилообразный импульсный, синусоидальный и т.д., пользуясь функцией EasyArb. На передней панели приборов находятся органы управления, ЖКД, выходные гнезда каналов. На задней панели имеется разъем для подключения шнура питания, гальванически развязанный сдвоенный интерфейс USB/RS-232 для связи с ЭВМ, переключатель напряжения сети и клеммные выходы каналов для удобной интеграции прибора в системы.

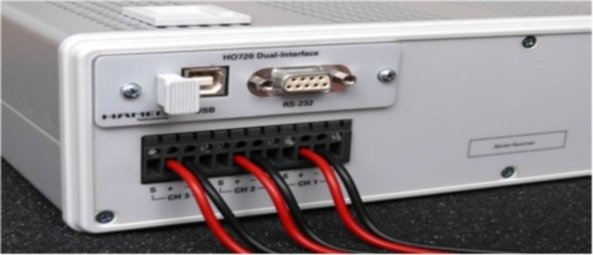

Вид задней панели источника питания

Наименование характеристики Значение
Количество выходных каналов источника питания:
НМР2020
НМР2030
НМР4030
НМР4040

2
3
3
4
Режим источника постоянного напряжения
Диапазон установки выходного напряжения по всем каналам всех источников питания от 0 до 32 В
Пределы допускаемой относительной погрешности установки и измерения выходного напряжения, менее ±(0,001·Х+2 мВ)
Уровень остаточных пульсаций/шумов напряжения в полосе частот до 100 кГц, не более ±0,15 мВСКЗ
Нестабильность выходного напряжения при изменении тока нагрузки или напряжения питания, менее ±(0,0001·Х+2 мВ)
Время установления переходного процесса при изменении нагрузки, менее 100 мкс
Режим источника постоянного тока
Диапазон установки выходного тока:
Канал 1 НМР2020
Максимальная выходная мощность
Канал 2 НМР2020
Максимальная выходная мощность
Все каналы НМР2030
Максимальная выходная мощность на один канал
Все каналы НМР4030/4040
Максимальная выходная мощность на один канал

от 0 до 10 А
160 Вт
от 0 до 5 А
80 Вт
от 0 до 5 А
80 Вт
от 0 до 10 А
160 Вт
Максимальная выходная мощность по всем каналам:
НМР2020/2030
НМР4030/4040

188 Вт
384 Вт
Пределы допускаемой относительной погрешности установки и измерения выходного тока, менее:
до 500 мА
свыше 500 мА

±(0,002·Х+0,5 мА)
±(0,002·Х+2,0 мА)
Уровень остаточных пульсаций/шумов тока в полосе частот до 100 кГц, не более ±1 мАСКЗ
Нестабильность выходного тока при изменении нагрузки или напряжения питания ±(0,0001·Х+250 мкА)
Примечание – Х – Значение измеренной величины тока или напряжения

Общие технические характеристики

Наименование параметра Значение
Время установления рабочего режима прибора, минут, не более 30
Напряжение и частота питающей сети (115 – 230) В ± 10 %, 50/60 Гц
Потребляемая мощность, не более 350
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- температура хранения/транспортирования, °С

от 5 до 40
от 5 до 80
от -20 до +70
Габаритные размеры (ширина × высота × длина), мм, не более 285 × 75 × 365
Масса, кг, не более 8,5

Комплект поставки:

• Источник питания НМР
• Шнур питания
• Диск с драйверами для дистанционного управления источником питания от ЭВМ
• Упаковочная коробка

Опции:

• HO730 Сдвоенный интерфейс Ethernet/USB
• HO740 Интерфейс IEEE-488 (GPIB)
• HZ42 Адаптер для стойки 19”
• HZ10R Силиконовый измерительный провод (красный)
• HZ10В Силиконовый измерительный провод (cиний)
• HZ10S Силиконовый измерительный провод (черный)
• HZ72 Кабель GPIB, 2м.
