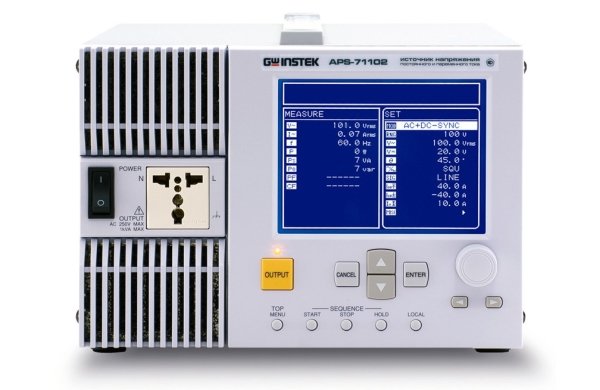

Источник питания постоянного и переменного тока программируемый GW Instek APS-71102

Производитель
GW Instek
Цена (с НДС):   460 809  Рублей
Арт. 1-977
Печать
Уже в корзине Array шт Купить


Источник питания постоянного и переменного тока программируемый GW Instek APS-71102


Описание:

• «3 в 1»: прецизионный источник постоянного и переменного напряжения (DC/АС), многофункциональный анализатор напряжения и параметров нагрузки
• U вых: переменное до 270 В скз; постоянное до ±380 В
• Выходная мощность до 1000 ВА, широкий диапазон установки выходных параметров (напряжение, частота, фаза)
• Измерение: напряжения, силы тока, мощности (активная, реактивная, полная), коэфф. мощности (Pf), пик фактора (Сf), гармоник тока (до 40-й)
• Возможность формирования выходного напряжения в форме: прерывания, перенапряжения, провал, отклонение
• Напряжение произвольной формы (СПФ): свипирование (нарастание/спад с заданной крутизной), изменение коэфф. амплитуды
• Запись в память 30 профилей (до 255 последовательных шагов)
• Редактирование и запись до 16 сигналов произвольных форм Uвых (на длине 4096 точек)
• Широкое меню функционирования и синхронизации (8 видов): внутренняя, внеш. источником(Ext Sinc), внутр.+внеш., синхронный режим
• Режим измерения пускового тока (Inrush Current)
• Большой высококонтрастный ЖК-дисплей (диагональ 14,5 см)
• Малый вес и габаритные размеры
• Интерфейс USB (опция –GPIB)

Технические данные:

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
РЕЖИМ ПЕРЕМЕННОГО
НАПРЯЖЕНИЯ (V AC)
Шкала Шкала «100В» Шкала «200 В»
Диапазон напряжений 0,1…135 В скз 0,1…270 Вскз
Разрешение 0,1 В 0,1В
Погрешность установки ± 0,5 % ± 0,5 %
Пределы выходных токов 10 А скз 5 А скз
Диапазон частот (f) 1,0…550,0 Гц
Разрешение 0,1 Гц
Погрешность установки f ±  0,01 %
КНИ < 0,5 %
Неравномерность ампл. ± 0,5 дБ (до 100 Гц); ± 2 дБ (100…550 ц)
Нестабильность U вых ≤ 0,5 % (при изменении тока нагрузки 0…100%)
≤ 0,2 % (при изменении напряжения питания)
Максимальная вых. мощность 1000 ВА
РЕЖИМ ПОСТОЯННОГО
НАПРЯЖЕНИЯ (V DC)
Диапазон напряжений 0,1…±190 В 0,1…±380 В
Разрешение 0,1 В 0,1В
Погрешность установки ± 0,5 % ± 0,5 %
Максимальный ток 10 А 5 А
Максимальная вых. мощность 1000 Вт
МАСКИМАЛЬНЫЙ
ВЫХОДНОЙ ТОК
Пиковое значение тока 40 Апик 20 Апик
Режим «Измерение»
ВЫХОДНАЯ ЧАСТОТА
(ЧАСТОТОМЕР)
Диапазон измерений 1…550 Гц
Разрешение 0,1 Гц
Погрешность измерения ± 0,01 %
ПЕРЕМЕННОЕ И ПОСТОЯННОЕ ВЫХОДНОЕ НАПРЯЖЕНИЕ
(ВОЛЬТМЕТР)
Предел измерения 225 Вскз 450 Вскз
Разрешение 0,1В скз
Погрешность измерения ± 0,5 %
ПЕРЕМЕННЫЙ И ПОСТОЯННЫЙ
ВЫХОДНОЙ ТОК
(АМПЕРМЕТР)
Предел измерения 15 А
Разрешение 0,01 А
Погрешность измерения ± 1,0 %
ВЫХОДНАЯ МОЩНОСТЬ
(ВАТТМЕТР)
Пределы измерений 1200 Вт/ 1400 ВА/ 1400 ВАР
Разрешение 1 Вт/ 1ВА/ 1ВАР
Погрешность измерения ± 2 %
ИЗМЕРИТЕЛЬ КОЭФФИЦИЕНТА
МОЩНОСТИ (PF)
Диапазон измерений 0,00…1,00
Разрешение 0,01
ИЗМЕРИТЕЛЬ ПИК-ФАКТОРА
НАГРУЗКИ (СF)
Диапазон измерений 0,00…50,00
Разрешение 0,01
ИЗМЕРИТЕЛЬ ГАРМОНИК ТОКА Макс. число гармоник До 40-й включительно
Предел измерения 15 А (полная шкала за 100%)
Разрешение 0,01 А (0,1%)
Погрешность измерения ± 1,0 % (до 20-й гармоники);
± 1,5 % (21..40 гармоника)
ИЗМЕРИТЕЛЬ ЧАСТОТЫ
ВНЕШНЕЙ СИНХРОНИЗАЦИИ
(EX. SYNC)
Диапазон измерений 38…525 Гц
Разрешение 0,1 Гц
Погрешность измерения ±0,2 Гц
ФАЗА ПРИ ВКЛЮЧЕННОМ ВЫХОДЕ Диапазон измерений 0,0…359,9°
Разрешение 0,1°
Режим «Последовательность» (Sequence)
РЕДАКТИРОВАНИЕ U ВЫХ Длина профиля До 255 шагов
Длительность шага 0,1 мс…1000 с
Состояния шага новое значение, поддержание, качание (нараст./ спад)
Число переходов (скачков) 1…999 или непрерывное воспроизведение
Задаваемые параметры DC/AC (тип); частота; форма; вид синхронизации
Программирование СПФ 16 ячеек (Arb1…Arb16 - при помощи внешнего ПК)
Длина СПФ 4096
Разрядность ЦАП 15 бит

ОБЩИЕ ДАННЫЕ
Память 30 профилей
Напряжение питания 180-250В ±10 %, 50 / 60Гц
Интерфейс USB (опция - GPIB)
Габаритные размеры 258 × 176 × 440 мм
Масса 9,5 кг
Комплект поставки Руководство по эксплуатации (1шт), ПО на CD-диске (Control Software -1шт), кабель питания (1шт -10 А/250 В), съемный ферритовый фильтр * (1 шт -для USB кабеля)
