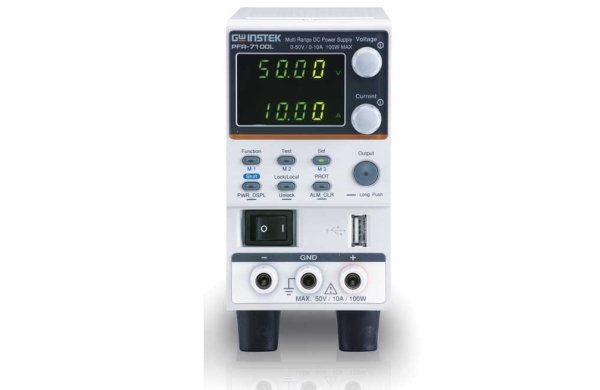

Источник питания постоянного тока особо тихий, программируемый GW Instek PFR-7100L

Артикул: 1-381285

  • Один выходной канал, максимальная выходная мощность 100 Вт;
  • Бесшумное исполнение;
  • Режим стабилизации тока и напряжения (CC/ CV);
  • Функция предустановленной памяти;
  • Регулируемая скорость нарастания и спада;
  • Выходы на передней и задней панелях;
  • Функция аналогового контроля;
  • Функция контроля удаленной нагрузки;
  • Интерфейсы USB и RS-232/485 Опционально LAN + GPIB;
  • Встроенный WEB интерфейс.

Особенности

  • Один выходной канал, максимальная выходная мощность 100 Вт;
  • Бесшумное исполнение;
  • Режим стабилизации тока и напряжения (CC/ CV);
  • Функция предустановленной памяти;
  • Регулируемая скорость нарастания и спада;
  • Выходы на передней и задней панелях;
  • Функция аналогового контроля;
  • Функция контроля удаленной нагрузки;
  • Интерфейсы USB и RS-232/485 Опционально LAN + GPIB;
  • Встроенный WEB интерфейс.

Технические характеристики

Параметр PFR-7100L PFR-7100M
Установки напряжения на выходе
Мощность 100 ВТ 100 ВТ
Диапазон U вых 0... 50 В 0... 250 В
Разрешение 10 мВ 100 мВ
Разрешение при ДУ 2 мВ 10 мВ
Погрешность установки ( при ДУ ) 0.1% + 40 мВ 0.1% + 200 мВ
Погрешность измерения (по встроенному индикатору) 0.1% + 40 мВ 0.1% + 200 мВ
Скорость нарастания (10 - 90%) 50 мС 100 мС
Скорость спада (90 - 10%) 100 мС (под нагрузкой)
500 мС (без нагрузки)
200 мС (под нагрузкой)
1000 мС (без нагрузки)
Время реакции на нагрузку 1,5 мС 2 мС
Стабилизация напряжения
Уровень пульсаций и шум 50 мВ п - п (10 Гц...20 МГц)
4 мВ средний квадр (5 Гц...1 МГц)
150 мВ п - п (10 Гц...20 МГц)
15 мВ средний квадр (5 Гц...1 МГц)
Установка тока на выходе
Диапазон I вых 10 А 2 А
Разрешение 10 мА 1 мА
Разрешение при ДУ 1 мА 0,1 мА
Погрешность установки ( при ДУ ) 0.2% + 20 мА 0.2% + 2 мА
Погрешность измерения (по встроенному индикатору) 0.2% + 20 мА 0.2% + 2 мА
Стабилизация тока
Уровень пульсаций и шум 10 мА средний квадр 2 мА средний квадр
Общие данные
Интерфейс USB и RS - 232/485 Опционально LAN + GPIB
Память ( энергонезависимая ) 3 ячейки (запись/ вызов профилей настроек)
Индикатор 4 разряда
Условия эксплуатации 0...40 º С, относительная влажность 80 %
Условия хранения - 20...70 º С, относительная влажность 70 %
Напряжение питания 85 – 26 5 В, 47 – 63 Гц
Потребляемая мощность 150 ВА
Габаритные размеры (ШхВхГ) 70 х 124 х 300 мм
Масса 2.5 кг

Комплект поставки

Наименование Количество
1 Источник питания постоянного тока особо тихий, программируемый PFR-7100L 1
2 Изме рительные провода (к - т): GTL - 104Ах1 , GTL - 134х1, GTL - 204х1 , GTL - 105Ах1 1
3 Терминалы PFR-001, PFR-002 1
4 Кабель питания 1
5 Руководство по эксплуатации 1
