Каналов: 1
Выходная мощность: 160Вт

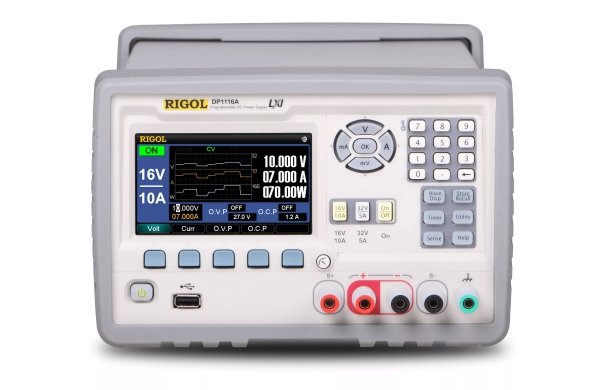

Описание источника питания Rigol DP1116A
1. Программируемый источник питания Rigol DP1116A является прецизионным одноканальным двухдиапазонным источником питания с отличными параметрами уровня пульсаций, обладающий высокой стабильностью и точностью установки.
2. Этот источник питания имеет максимальной мощностью 160 Вт и может работать в 2-х диапазонах: от 0 до 16В/0-10А или от 0 до 32В/0-5А.
3. Источник питания Rigol DP1116A имеет расширенные возможности по установке благодаря удобному и функциональному экранному меню.

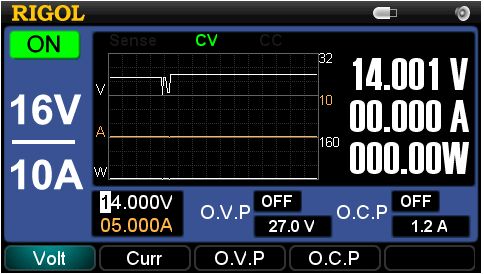

4. В источнике питания Rigol DP1116A используется большой цветной ЖК-дисплей, который имеет размер по диагонали 11см, разрешение 480х272 точек и 16 миллионов цветов. Кроме того, дисплей имеет большой угол обзора.
5. Благодаря такому дисплею информация на источнике питания может отображаться, как в цифровом, так и графическом виде.

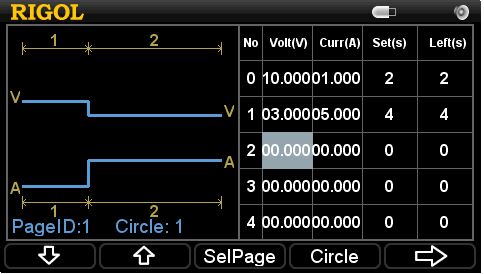

6. Удобным является и создание списков изменения выходных параметров прибора в зависимости от установленного времени работы в данном режиме.
7. Источник питания DP1116A может дистанционно управляться через LAN интерфейс с поддержкой WEB-браузера (поддержка LXI стандарта С класса).
8. Высокая точность как установки, так и считывания ( базовая погрешность по напряжению - 0,05%, по току - 0,2%) позволяют отнести DP1116A к прецизионным источникам питания.
9. Источник питания Rigol DP1116A характеризуется низким уровнем пульсаций и шума на выходе (0,35мВ СКЗ, а по току всего 2мА СКЗ), за счет чего снижается уровень помех в испытуемом устройстве.
10. Источник питания Rigol DP1116A включает защиту от перенапряжения и защиту от перегрузки по току, чтобы предохранить испытуемое устройство от повреждения.
11. Источник питания DP1116A обеспечивает надежную мощность постоянного тока, эффективные функции установки параметров и важные функции защиты, которые позволяют использовать его для решения различных задач в производстве электронных изделий и образовательных целях.
12. Обладая свойствами, характерными для программируемых источников питания, источник питания Rigol DP1116A соответствует стандартам по технике безопасности и имеет приемлемую цену.
Основные технические характеристики:
• 4.3" цветной ЖК-дисплей
.jpg)
• Двухуровневая защита от перегрева
• Высокая стабильность выходных параметров
• Быстрая обработка команд
• Быстродействующая защита по току и напряжению
• Индикаторы режимов ограничения тока и напряжения

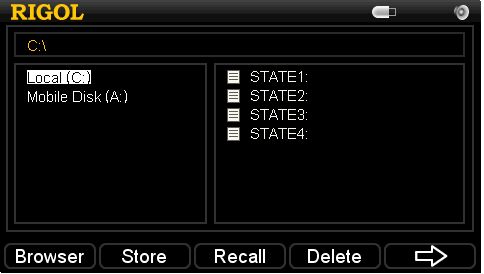

• Возможность сохранения и воспроизведения данныхv • Поддержка до 100 временных настроек
• Возможность установки закона изменения выходных параметров с передней панели
• USB-хост, дистанционное управление по LAN (стандарт LXI класс С), USB-, GPIB-интерфейсы
• Поддержка флэш-накопителей USB
Технические характеристики источника питания Rigol DP1116A
| Характеристики | Параметры | Значение | |
| Диапазоны | 16 В / 10 A | 32 В / 5 A | |
| На выходе | Напряжение | 0 - 16 В | 0 - 32 В |
| Ток | 0 - 10 A | 0 - 5 A | |
| Защита от перегрузки по напряжению | 0,1 В - 35,2 В | ||
| Защита от перегрузки по току | 0,1 A - 11 A | ||
| Регулировка нагрузки | По напряжению | < 0,01% + 2 мВ | |
| По току | < 0,005% + 250 мкA | ||
| Нестабильность | По напряжению | < 0,01% + 2 мВ | |
| По току | < 0,01% + 250 мкA | ||
| Пульсации и шум | По напряжению | < 350 мкВrms/3 мВpp | |
| По току | < 2 мArms | ||
| Погрешность установки | По напряжению | 0,05% + 10 мВ | |
| По току | 0,2% + 10 мA | ||
| Погрешность считывания | По напряжению | 0,05% + 5 мВ | |
| По току | 0,15% + 5 мA | ||
| Разрешение установки параметров | Программирование | 1 мВ/1 мA | |
| Считывание | |||
| Измерение | |||
| Отклик на изменение нагрузки | < 50 мкс | ||
| Дистанционное считывание | до 1 В скачка напряжения | ||
| Время обработки команд | < 50 мс | ||
| Температурный коэффициент | Напряжение | 0,01% + 3 мВ | |
| Ток | 0,02% + 3 мA | ||
| Стабильность | По напряжению | 0,02% + 1 мВ | |
| По току | 0,1% + 1 мA | ||
| Защита от перегрузки | Погрешность | 0,5% + 0,5 В / 0,5% + 0,5 A | |
| Время активации | 1,5 мс (защита от перегрузки по напряжению ≤3 В); < 10 мс (защита от перегрузки по напряжению < 3 В) < 10 мс (защита от перегрузки по току) |
||
| Габариты, мм | 235 × 155 × 384 | ||
| Вес, кг | 11 | ||
