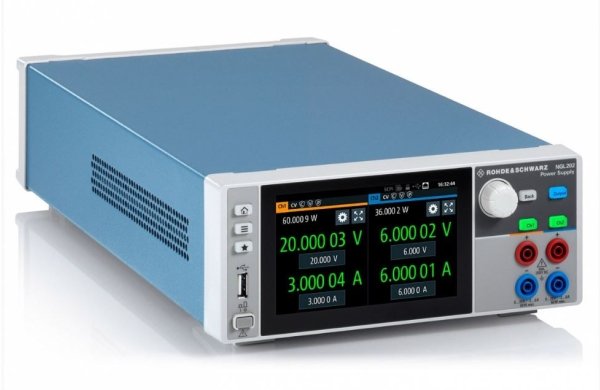

Источник питания Rohde&Schwarz NGL202 обладает низким уровнем пульсаций и шумов и малым временем восстановления, благодаря чему идеально подходит для использования в сфере разработки и тестирования современных электронных приборов, например мобильных телефонов и IoT-устройств. Двухквадрантная область работы позволяет источнику питания R&S NGL202 функционировать не только в качестве источника питания, но и выполнять потребление тока, т.е. работать в качестве нагрузки. При этом переход от режима источника питания в режим нагрузки происходит автоматически и на дисплее отображается отрицательное значение тока.
Особенности источника питания Rohde&Schwarz NGL202
- Работа в двухквадрантной области: режимы источника и нагрузки
- Гальванически изолированные каналы
- 6 ½ - разрядная индикация в режиме измерения
- Отображение измеренных значений напряжения, тока, мощности, энергии
- Минимальный уровень пульсаций и шума
- Четырехпроводная схема измерения
- Параллельное и последовательное соединение каналов
- Защита от перенапряжения OVP, по току OCP, от перегрузки OPP, от перегрева OTP
- Оптимизированное время восстановления нагрузки
- Функция программирования QuickArb
- Вход/выход синхронизации (опция)
- Понятная цветовая маркировка каналов для быстрого достижения результата
- Возможность установки в стойку
Технические харатеристики
| Параметры | Значение | |
|---|---|---|
| Количество каналов | 2 | |
| Максимальная выходная мощность | 120 Вт | |
| Максимальная выходная мощность на канал | 60 Вт | |
| Выходное напряжение на канал | 0 В … 20 В | |
| Выходной ток на канал | 0…6 A (≤ 6 В); 0…3 A (> 6 В) |
|
| Пульсации и шум (20 Гц…20 МГц) | Напряжение | < 500 мкВскз < 2 мВп-п |
| Ток | < 1 мАскз | |
| Время восстановления нагрузки | < 30 мкс | |
| Разрешение установки | Напряжение | 1 мВ |
| Ток | 0,1 мА | |
| Разрешение считывания | Напряжение | 10 мкВ |
| Ток | 10 мкА | |
| Точность считывания | Напряжение | < 0.02% + 2 мВ |
| Ток | < 0.05% + 250 мкА | |
| Дисплей | Тачскрин TFT 5" (800 x 480) WVGA | |
| Интерфейсы удаленного управления | Стандартно: USB, LAN Опции: Wirless LAN, IEEE-488 (GPIB) |
|
| Габаритные размеры | 222 × 97 × 436 мм | |
| Вес | 7,3 кг | |
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.
Дополнительная комплектация
| Наименование | Тип устройства | Код заказа |
|---|---|---|
| NGL-B105 | Интерфейс IEEE-488 | 3652.6356.02 |
| NGL-K102 | Дистанционное управление через WLAN | 3652.6362.02 |
| NGL-K103 | Цифровой вход/выход | 3652.6385.02 |
| HZN96 | Комплект для монтажа в 19" стойку, 2HU | 3638.7813.02 |
