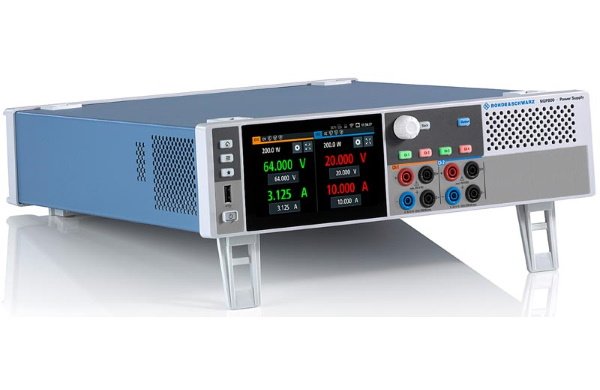

Программируемый источник питания Rohde & Schwarz NGP802 обеспечивает высокую мощность (до 400 Вт) в сочетании с минимальным уровнем пульсаций. Электрически эквивалентные и гальванически развязанные выходы источника питания NGP802 могут быть подключены последовательно или параллельно для увеличения выходных значений напряжения и тока. Интуитивно понятная концепция управления и большой сенсорный экран позволяют намного быстрее вводить значения и отображать статистику в реальном масштабе времени.
Особенности источника питания Rohde & Schwarz NGP802
- Высокая разрешающая способность при установке и считывании
- 2 гальванически развязанных выхода
- Возможность работы в параллельном и последовательном режимах
- Функция QuickArb для генерации произвольных форм напряжений / токов в каждом канале.
- Функция FlexPower для генерации переменных комбинаций напряжения и тока в пределах общего ограничения мощности на канале
- Выходная линейно-нарастающая функция EasyRamp
- Функция задержки вывода
- Четырехпроводное подключение
- Регистрация данных
- Встроенные функции измерения.
- Встроенная статистика показывает минимальное / максимальное и среднее значения мощности, напряжения и тока, а также энергии.
- Сохранение / вызов настроек прибора
- Защита от перенапряжения, от превышения мощности, от превышения тока (электронный предохранитель), от перегрева
- Цифровые входы/выходы запуска (опция R&S ® NGP-K103)
- Аналоговый вход (опция R&S ® NGP-K107)
- Большой сенсорный дисплей 5" высокого разрешения
- Интерфейс USB, LAN (Ethernet), опционально: WLAN, IEEE 488 (GPIB).
Технические характеристики
| Характеристики | Значения | ||||
|---|---|---|---|---|---|
| Количество каналов | 2 | ||||
| Выходное напряжение / ток | 2 х 0...32 В / 0...20 А | ||||
| Максимальная мощность на всех каналах | 400 Вт | ||||
| Максимальная мощность на канал | 200 Вт | ||||
| Максимальное напряжение в последовательном режиме работы | 64 В | ||||
| Максимальный ток в параллельном режиме работы | 80 А | ||||
| Разрешение (программирование и считывание) | Напряжение | 1 мВ | |||
| Ток | 0,5 мА | ||||
| Нестабильность, вызванная изменением нагрузки |
Напряжение | <0,01%+ 5 мВ | |||
| Ток | <0,01%+5 мА | ||||
| Время восстановления нагрузки | <400 мкс | ||||
| Время нарастания | <10 мс | ||||
| Время спада | полная нагрузка: < 10 мс, без нагрузки: < 50 мс | ||||
| Пульсации+шум (20 Гц...20 МГц) | Напряжение | <3 мВскз / 30 мВпик-пик | |||
| Ток | <3,5 мАскз | ||||
| Ежегодная погрешность (25° ±5°C ) |
Программирование | Напряжение | <0,05% + 5 мВ | ||
| Ток | <0,1% + 20 мА | ||||
| Считывание | Напряжение | <0,05% + 5 мВ | |||
| Ток | <0,1% + 20 мА | ||||
| Температурный коэффициент (на °C) от +5 °C до +20 °C и от +30 °C до +40 °C |
Напряжение | <0,0075 % + 0,75 мВ | |||
| Ток | <0,015 % + 3 мА | ||||
| Максимальная компенсация при четырехпроводном подключении | 1 В | ||||
| Предельно допустимые параметры |
Максимальное напряжение относительно земли | 250 В постоянного тока | |||
| Максимальное противодействующее напряжение | 35 В | ||||
| Максимальное обратное напряжение | 0,4 В | ||||
| Максимальный обратный ток (в течение 5 минут) | 20 А | ||||
| Время обработки команд при дистанционном управлении | < 6 мс (тип.) | ||||
| Задержка вывода | Синхронность | < 1 мс (тип.) | |||
| Задержка на канал | от 10 мс до 10 с (с шагом 1 мс) | ||||
| Выходная линейно-нарастающая функция (функция EasyRamp) | от 10 мс до 60 с (с шагом 1 мс) | ||||
| Произвольная форма (Функция QuickArb) | Параметры | Напряжение, ток, время | |||
| Максимальное количество точек | 1024 | ||||
| Максимальное количество подгрупп | 8 | ||||
| Время пребывания | от 1 мс до 60 с (с шагом 1 мс) | ||||
| Повтор | непрерывный или импульсный режим с числом повторений от 1 до 65 535 | ||||
| Запуск | вручную, дистанционно или через опциональный вход запуска | ||||
| Интерфейсы запуска и управления (Опция R&S ® NGP-K103) |
Тип | цифровой вход/выход, 16-контактный разъем | |||
| Время срабатывания запуска | < 3 мс (тип.) | ||||
| Максимальное напряжение (IN/OUT) | 5,5 В | ||||
| Входной уровень запуска | ТТЛ | ||||
| Максимальный потребляемый ток (OUT) | 5 мА | ||||
| Аналоговый интерфейс управления (Опция R&S ® NGP-K107) |
Тип | аналоговый вход, 16-контактный разъем | |||
| Входное напряжение (управление от 0 % до 100 % напряжения или ток) |
от 0 В до 5 В | ||||
| Погрешность вывода | напряжение: < 0,1 % + 16 мВ ток: < 0,1 % + 30 мА |
||||
| Температурный коэффициент (на °C) от +5 °C до +20 °C и от +30 °C до +40 °C |
напряжение: < 0,015 % + 2,4 мВ ток: < 0,015 % + 4,5 мА |
||||
| Регистрация данных | Максимальная скорость сбора | 125 отсчетов/с | |||
| Объем памяти | 800 Мбайт внутренней или внешней памяти | ||||
| Разрешение по напряжению / току | см. Разрешение при снятии показаний | ||||
| Погрешность напряжения / тока | см. Погрешность считывания | ||||
| Дисплей | TFT, 5-дюймовый, 800 × 480 пикселей, WVGA, сенсорный | ||||
| Разъемы на передней панели | 4-мм безопасные гнезда (канальные выходы, компенсация напряжения) | ||||
| Разъемы на задней панели | 8-контактный разъем (канальные выходы и компенсация напряжения) | ||||
| Интерфейсы | Стандартно: USB-TMC, USB-CDC (Virtual COM), LAN WLAN (опция R&S ® NGP-K102) IEEE-488 (GPIB) (опция R&S ® NG-B105) |
||||
| Габаритные размеры | 362 мм × 100 мм × 451 мм | ||||
| Вес | около 7,5 кг | ||||
| Питание | переменный ток (50 Гц...60 Гц) от 100 В до 250 В (макс 650 Вт) |
||||
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- Источник питания
- Набор кабелей питания
- Клеммная колодка
- Краткое руководство
Дополнительная комплектация
| Наименование | Тип | Код заказа |
|---|---|---|
| Аппаратные опции | ||
| Интерфейс IEEE-488 (GPIB) | R&S® NG-B105 | 5601.6000.02 |
| Программные опции | ||
| Дистанционное управление по LAN | R&S® NGP-K102 | 5601.6400.03 |
| Цифровые входы/выходы запуска | R&S® NGP-K103 | 5601.6300.03 |
| Аналоговый вход | R&S® NGP-K107 | 5601.6200.03 |
| Системные компоненты | ||
| Держатель для 19-дюймовой стойки, 2 HU | R&S® ZZA-GE23 | 5601.4059.02 |
